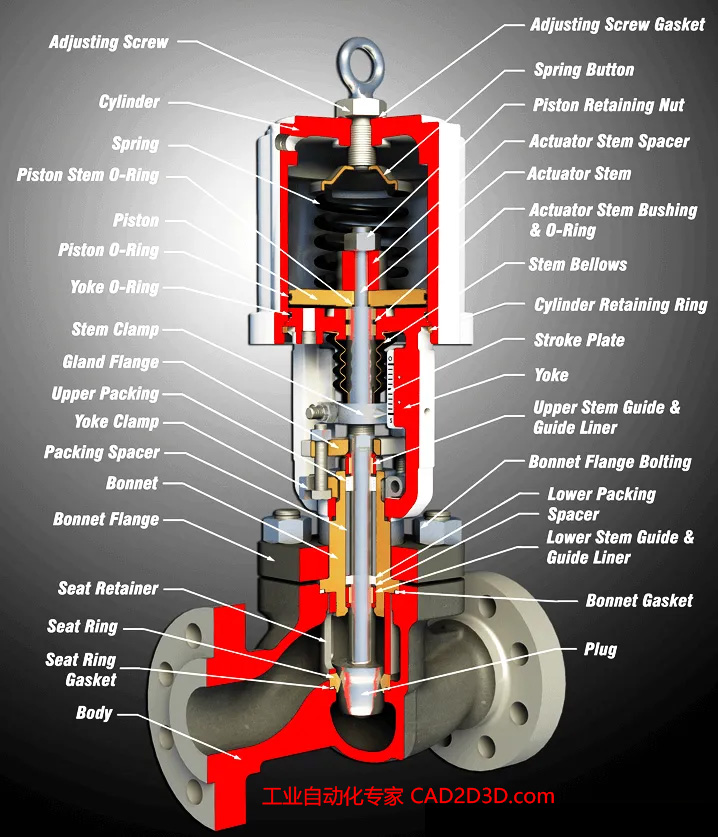

气动调节阀内部构造及组成,老外画的示意图,一目了然,一看就懂

化工管路上使用的气动调节阀,用来调节流量大小。

气动调节阀零部件主要包括:Rain cap、Eye bolt、Diaphragm、Spring、Actuator stem、Diaphragm case、Scale plate、Stem connector、Yoke、Packing flange、Packing follower、Yoke claming nut、Gland packing、Valve stem、Bonnet、Stud bolt、nut、Gasket、Guide ring、Guide、bushing、Valve plug、Seat ring、Valve body。
