波纹管密封截止阀内部构造和组成

波纹管密封截止阀的阀杆外面套有一段波纹管,波纹管一段连接在阀杆上,另一端连接在阀内腔,起到密封作用。

波纹管密封截止阀内部构造和组成

波纹管截止阀主要包括阀体Body、阀座密封环Seat Ring、阀杆Stem、阀芯Plug、波纹管Bellows、阀盖Bonnet、压盖Gland等。

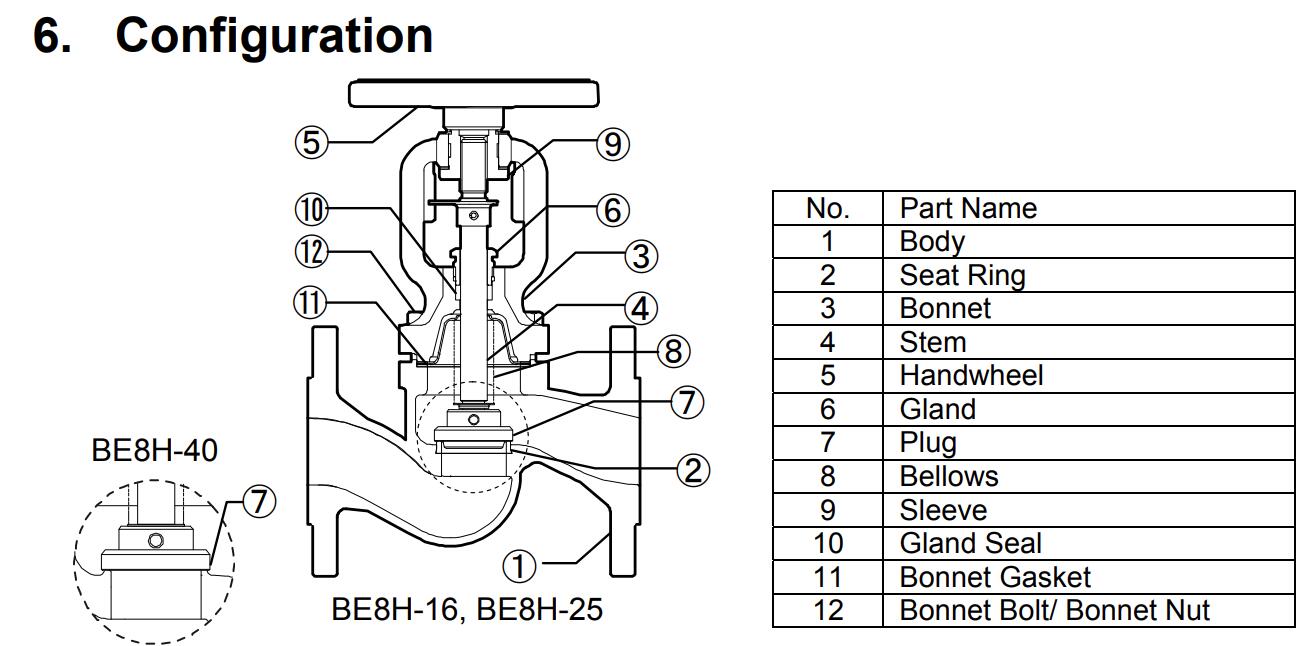

波纹管截止阀内部构造图:

波纹管密封截止阀内部构造和组成

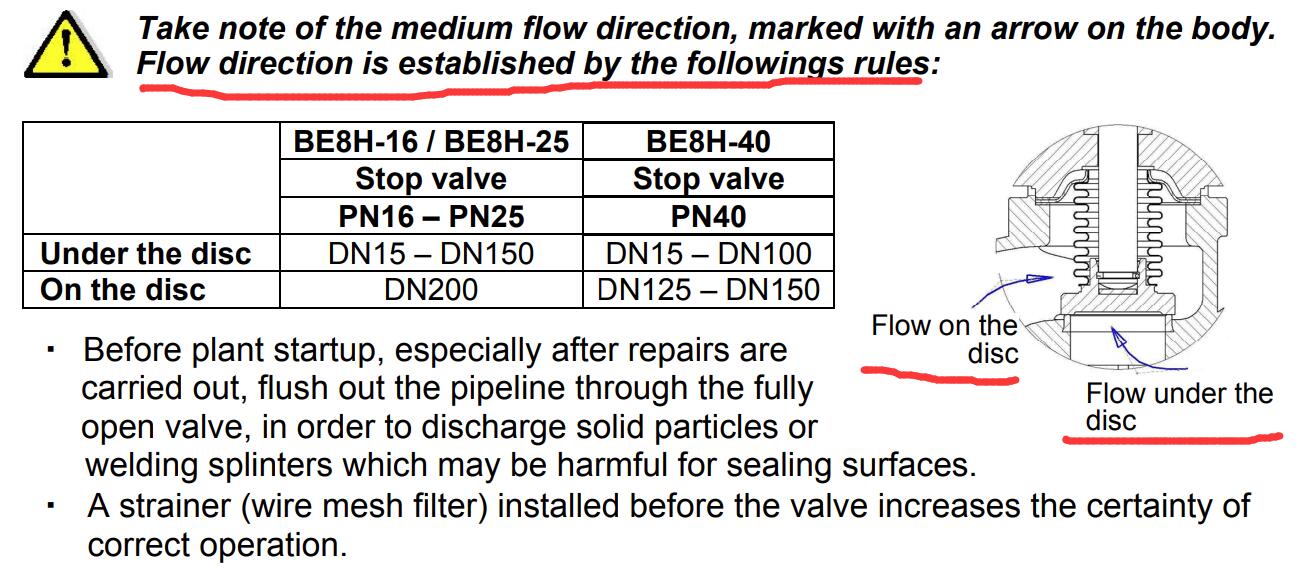

波纹管截止阀的流向不一定是低进高出,日本TLV波纹管截至阀的方向的规定如下:

波纹管密封截止阀内部构造和组成

参考文献:https://www.tlv.com
