我天天画图,没事就在图上打几个销孔,可惜,我连销孔的表面粗糙度是多少都不知道。

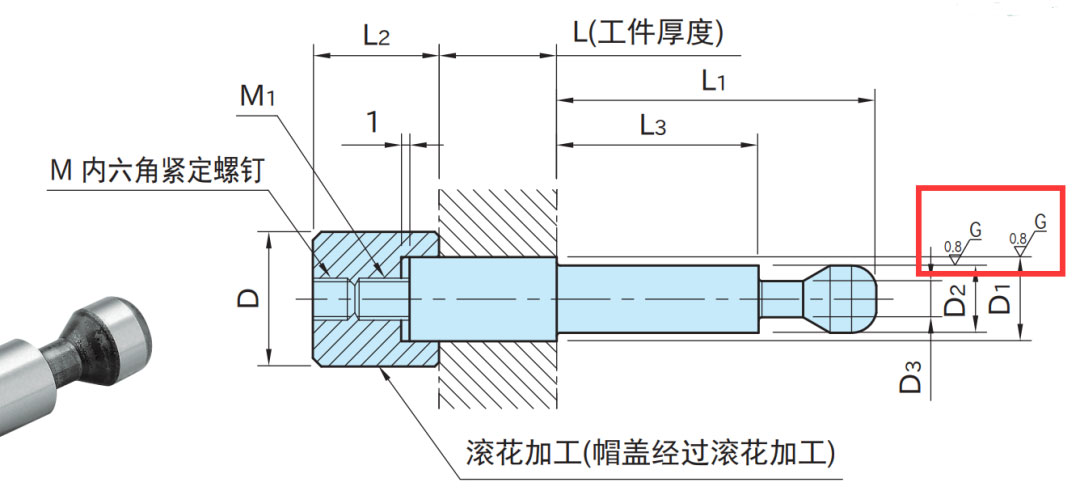

刚看到日本的一个下拉式专用销,销子的圆柱面上标了个0.8表面粗糙度,这个粗糙度让我浑身一颤,因为我之前从来没有注意过销子的表面粗糙度。

随后我查了一下圆柱销的标准GB/T119.1和GB/T119.2,圆柱销的表面粗糙度要求Ra≤0.8um,既然销子的表面粗糙度有要求,那么对应的销孔有没有粗糙度要求?

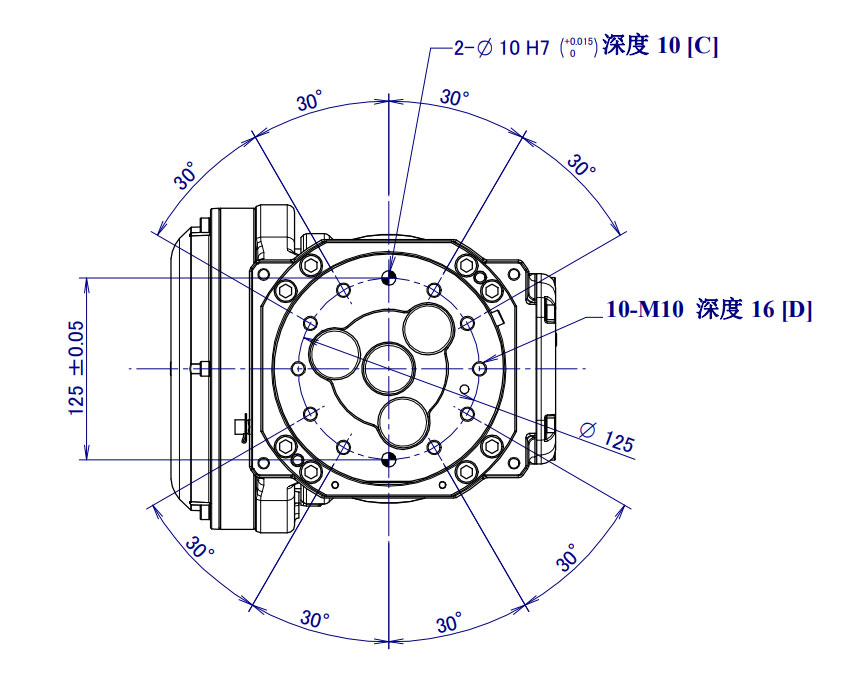

标注销孔时,都是直接标注公差值,比如H7,我之前设计的销孔,从来没有提过表面粗糙度的要求,那么这些销孔是否合格呢?

圆柱销表面粗糙度Ra0.8,按理说对应的销孔的表面粗糙度也应该是Ra0.8,否则就没有意义了。
目前图纸上没有标注销孔的表面粗糙度,那么机加工师傅拿到图纸看到销孔之后,会不会默认将销孔表面粗糙度做到Ra0.8?我都不知道销孔的表面粗糙度,机加工师傅会知道吗?
另外,采用精车、精铣或精铰都能达到Ra0.8,但是这样的加工成本很高,我担心有人会偷工减料。
最后,我对销孔的表面粗糙度的要求仍然不明了,不知道有没有标准规范对此有明确规定?
做机械设计,越做越害怕!
作者:尚延伟
