1 测量原理

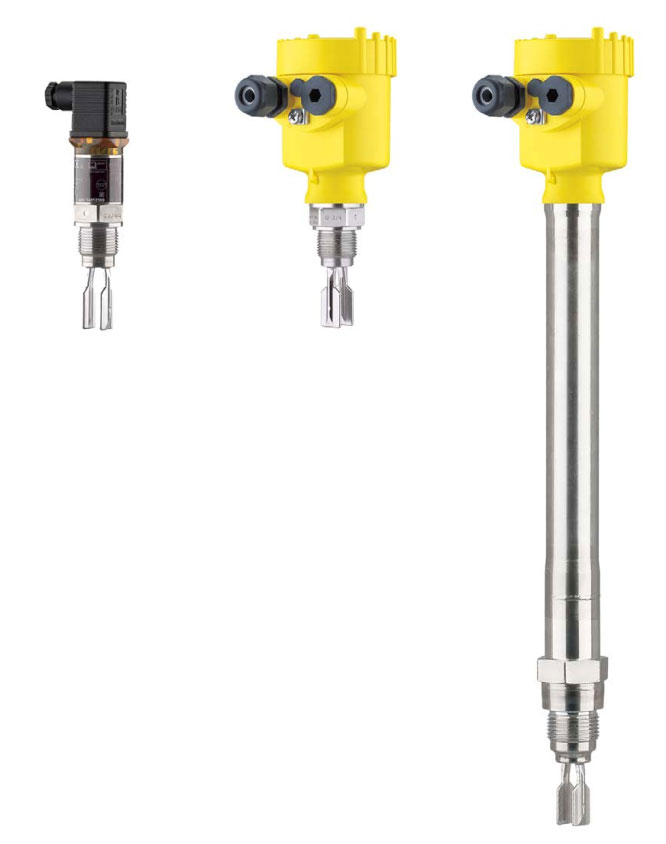

音叉振动液位计是一种带有音叉的限位传感器，用于测量极限物位。

它是为各个工艺技术领域内的工业应用而设计的，被优先应用于液体中。

振动元件(音叉)被压电式驱动，并以其机械谐振频率振动。压电元件机械式固定，因此不受温度骤变极限的限制。如果振动元件被介质覆盖，振动频率将改变。这一变化被内装的电子插件测得，并被转换成一个开关指令。

2 应用案例

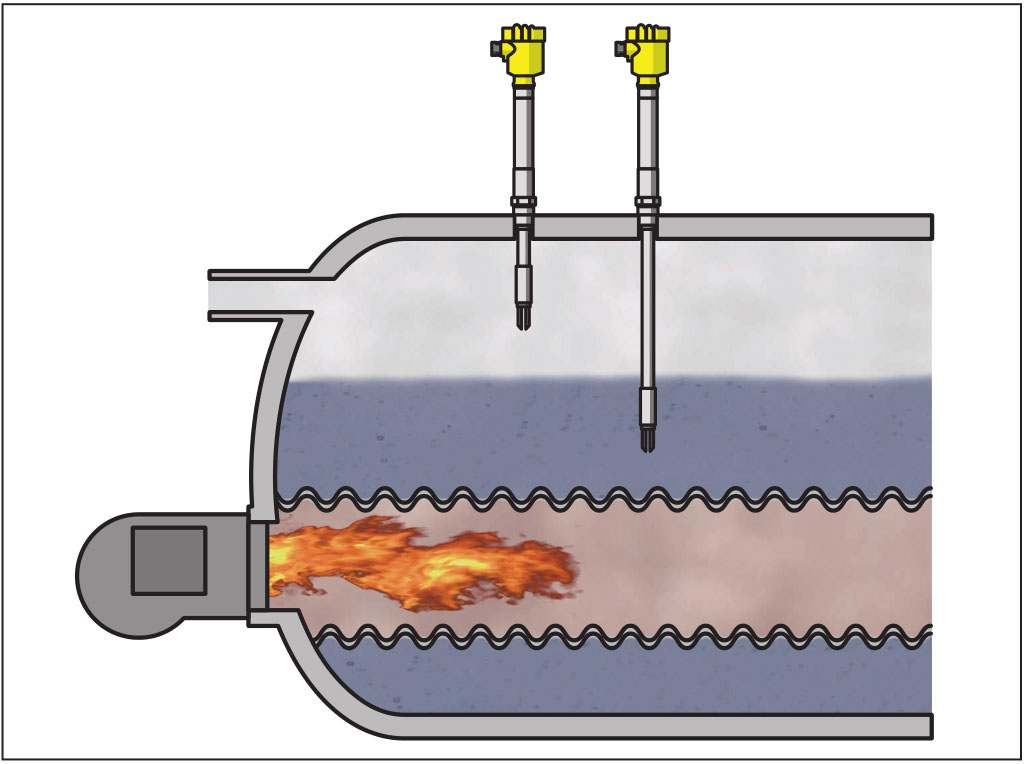

2.1 蒸汽锅炉液位检测

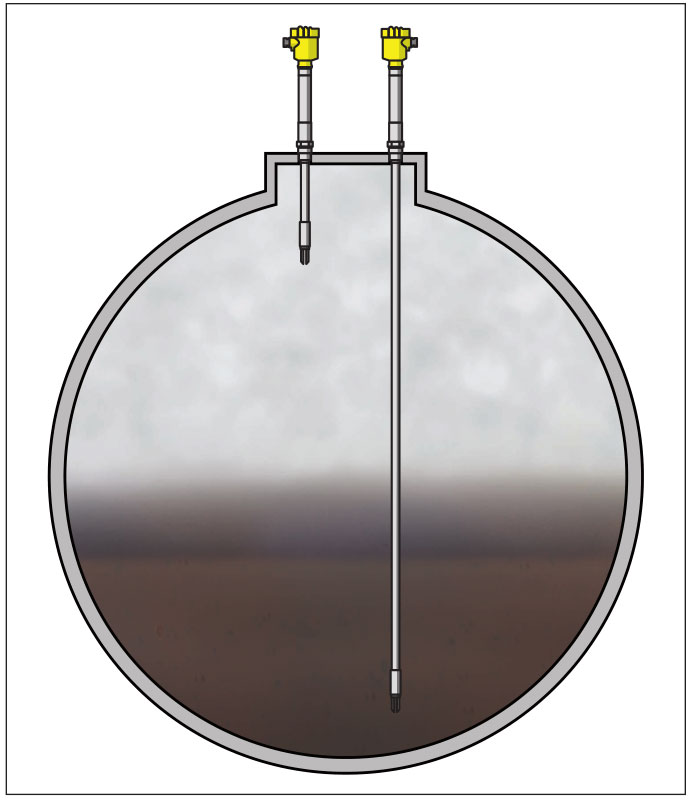

2.2 超低温罐液位高度检测

液化气体储罐内极端的低温是对安装的测量仪表的一大挑战。天然气被储藏在犹如-162 ℃ (-260 ℉) 下和有氮气时，甚至在 -196 ℃ (-321 ℉) 时。 VEGASWING 66 可以覆盖 -196 … +450 ℃ (-321 … +482 ℉) 这一很大的温度范围内的应用。

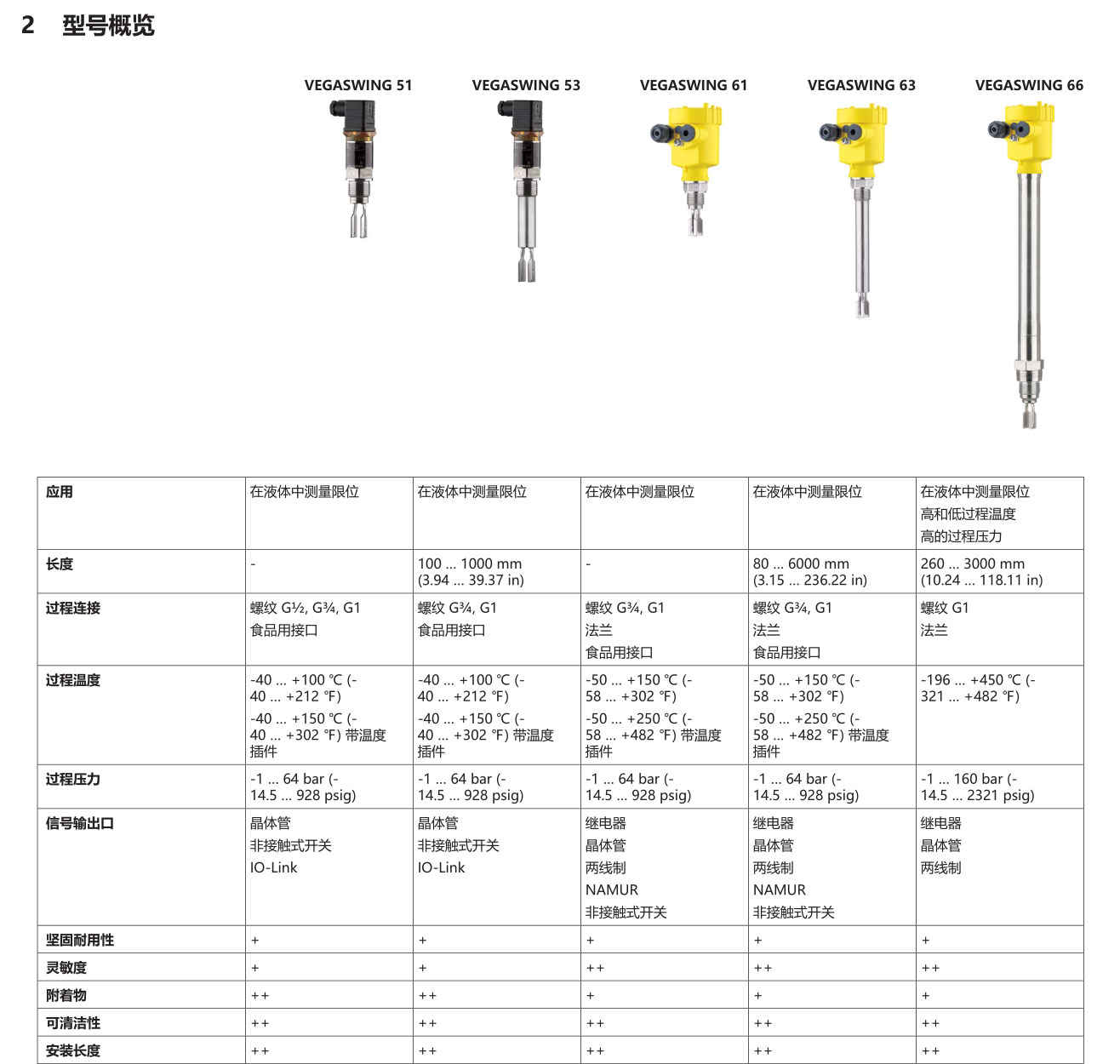

3 规格参数

参考文献：https://www.vega.cn/zh-cn/products/product-catalog/switching/vibration/vegaswing-61
