钢管、管件和法兰相关知识，建议直接看ASME标准。

钢管ASME标准下载地址：

1. ASME B36.10M Welded and Seamless Wrought Steel Pipe：https://www.cad2d3d.com/post-1167.html
2. ASME B36.19M Stainless Steel Pipe：https://www.cad2d3d.com/post-1166.html

管件ASME B16.9 标准下载地址：

1. ASME B16.9 Factory-Made Wrought Buttwelding Fittings：https://www.cad2d3d.com/post-1168.html
2. ASME B16.11 Forged Fittings, Socket-Welding and Threaded：https://www.cad2d3d.com/post-1171.html

法兰ASME B16.5 标准下载地：

1. ASME B16.5 Pipe Flanges and Flanged Fittings：https://www.cad2d3d.com/post-1198.html

管道选用无缝钢管，钢管有外径和壁厚两个重要参数。

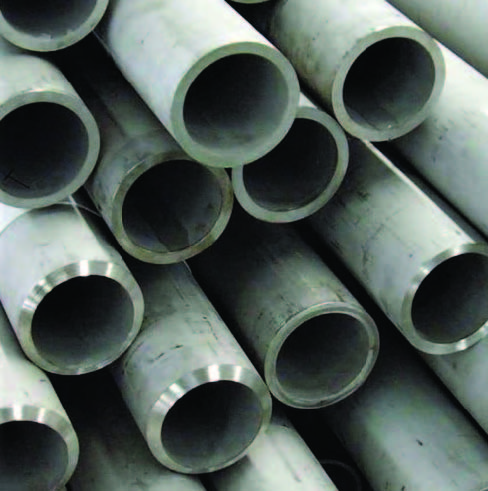

图3 7 不锈钢无缝钢管示意图

介质管道上通常选用对焊锻造管件、带颈对焊突面法兰，仪表风、氮气管道上优先选用对焊锻造管件、带颈对焊突面法兰。对焊锻造管件和对焊法兰，由于需要和钢管对焊，因此需要指定端口型式和壁厚，需保证与对接的钢管一致。

插焊和螺纹锻造管件没有壁厚参数，插焊管件有压力等级参数，法兰有压力等级参数。

插焊锻造管件公称压力等级分CL3000、CL6000和CL9000。

螺纹锻造管件公称压力等级分CL2000、CL3000和CL6000。

法兰公称压力等级分CL150、CL300、CL400、CL600、CL900、CL1500、CL2500。

图3 8 弯头、三通、变径管等示意图

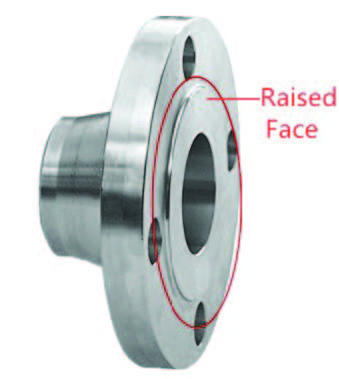

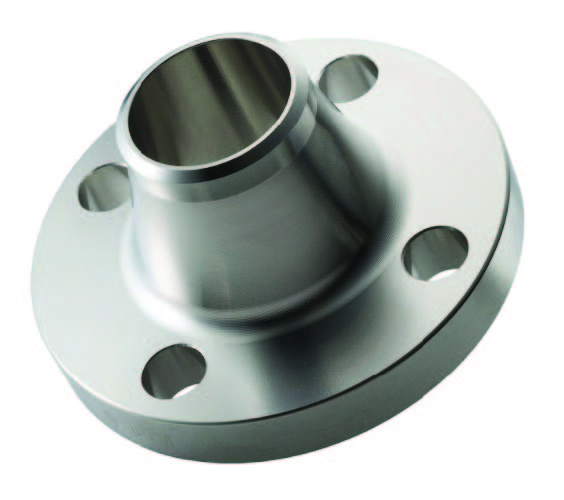

图3 9 带劲对焊（WN）突面（RF）法兰示意图

钢管、管件和法兰采购时需要明确规格参数，涉及到标准号、公称直径、公称压力等级、外径、壁厚和材质等参数。

拓展知识：

1. 法兰密封面型式（突面 RF、凸面凹面、榫面槽面、全平面和环连接面）：https://www.cad2d3d.com/post-2072.html
2. 欧标和美标法兰公称压力等级划分异同点：https://www.cad2d3d.com/post-1143.html
3. 法兰紧固件螺栓拧紧顺序：https://www.cad2d3d.com/post-1917.html
4. 钢管、管件和法兰等英文缩写的全称及含义：https://www.cad2d3d.com/post-2021.html
5. 管道连接方式选择依据：https://www.cad2d3d.com/post-2059.html
6. 工业金属管道接头、法兰等选用要求：https://www.cad2d3d.com/post-2176.html

来源：《装车橇设计大师》/ 3 装车橇组成件 / 3.3 钢管、管件和法兰。
