装车橇的组成件连接形式有焊接、法兰、螺纹和卡套等。

3.2.1 焊接

钢管、管件之间常见的焊接形式有对焊和和插，对焊要打坡口，且焊接过程费时费力，但对焊比插焊更结实，优先选用对焊。

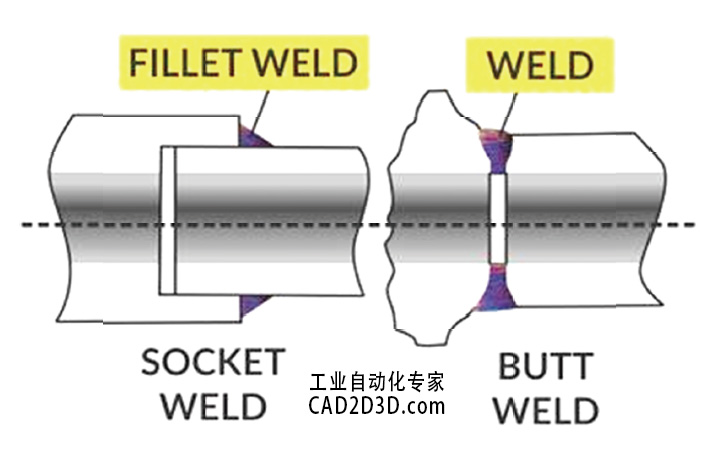

图3-1 插焊与对焊示意图

3.2.2 法兰

法兰是可拆卸式连接，重要设备的接口通常为法兰连接，比如流量计。

对于低温管道，由于存在热胀冷缩，法兰连接存在泄漏的风险，因此通常采用焊接。

图3-2 法兰连接示意图

扩展阅读：

1. 欧标PN和美标Class法兰的公称压力等级能直接对应吗？ https://www.cad2d3d.com/post-1143.html
2. 欧标PN和美标Class法兰的公称压力等级能直接对应吗？https://www.cad2d3d.com/post-2071.html
3. 美标法兰标准（ASME B16.5 Pipe Flanges and Flanged Fittings）下载：https://www.cad2d3d.com/post-1198.html
4. 法兰密封面型式及其代号详细解释说明：https://www.cad2d3d.com/post-2072.html
5. 法兰紧固件螺栓的拧紧顺序：https://www.cad2d3d.com/post-1917.html
6. 法兰、管件、接头、管道和阀门常用的英文缩略词全称及含义：https://www.cad2d3d.com/post-2021.html
7. GB 50316 工业金属管道设计规范，法兰、接头等选用要求：https://www.cad2d3d.com/post-2176.html

3.2.3 螺纹

3.2.3.1 60°密封管螺纹

ASME B1.20. 1《通用管螺纹》中定义了5种螺纹，分别是NPT、NPSC、NPTR、NPSM和NPSL，其中NPT（National Standard Tapered）是锥管螺纹（含内螺纹和外螺纹），NPSC（National Standard Coupling Straight Pipe Threads）是直管内螺纹。

NPT锥管螺纹是牙型角为60°、圆锥角1:16的密封管螺纹，螺纹本身具有密封性，NPT锥管螺纹分锥管内螺纹和锥管外螺纹，管子公称尺寸范围NPT 1/16~24。

NPSC是牙型角为60°的直管内螺纹, 只有直管内螺纹，管子公称尺寸范围NPSC 1/8~4，可以与NPT锥管内螺纹一起使用。

NPT和NPSC螺纹，在需要压力密封、无泄漏接头的地方，应使用密封剂进行密封。为防止安装过程中的磨损，密封胶可以具有一定的润滑性能。

内、外螺纹可组成两种密封配合形式， NPT锥管内螺纹与NPT锥管外螺纹组成 “锥/锥”配合，圆柱内螺纹（NPSC）与NPT锥管外螺纹组成“柱/锥”配合，也就是说外螺纹必须是锥形，而内螺纹可锥可直。

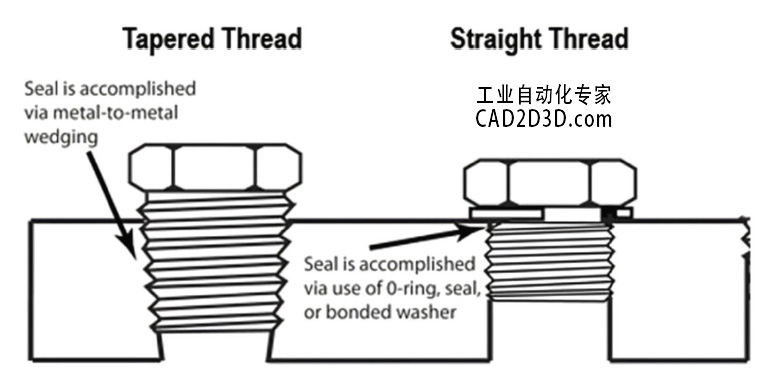

图3-3  锥螺纹与直管螺纹示意图

NPT锥管螺纹标记：螺纹特征代号用NPT表示，例如 外螺纹NPT 1/4。

NPSC直管内螺纹标记：螺纹特征代号用NPSC表示，例如NPSC 1/4。

3.2.3.2 55°密封管螺纹

GB/T 7306《55°密封管螺纹》，牙型角为55°、圆锥角1:16的密封管螺纹，螺纹本身具有密封性，55°密封管螺纹分锥管内螺纹、锥管外螺纹和圆柱内螺纹，管子公称尺寸范围1/16~6”。

55°密封管螺纹适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹联结。允许在螺纹副内添加合适的密封介质，例如在螺纹表面缠胶带、涂密封胶等。

55°密封管螺纹标记：

Rp — 表示圆柱内螺纹

R1 — 表示圆柱内螺纹相配合的圆锥外螺纹

Rc — 表示圆锥内螺纹

R2 — 表示圆锥内螺纹相配合的圆锥外螺纹

3.2.3.3 55°非密封管螺纹

GB/T 7307《55°非密封管螺纹》，牙型角为55°，螺纹副本身不具有密封性的圆柱管螺纹，管子公称尺寸范围NPT 1/16~6。

《55°非密封管螺纹》适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹。

若要求此联结具有密封性，应在螺纹以外设计密封面结构（例如圆锥面、平端面等），在密封面内添加合适的密封介质，利用螺纹将密封面锁紧密封。

55°非密封管螺纹标记：螺纹特征代号用G表示，例如G 1/4。

3.2.3.4 米制普通螺纹

米制普通螺纹标准是国际上广泛采用的螺纹标准体系，其核心基于公制单位制定，具有统一性和规范性。

米制普通螺纹的牙型角为60°，牙型为等边三角形，分粗牙螺纹和细牙螺纹。

米制普通螺纹标记：螺纹特征代号用M表示，例如M20×1.5。

米制普通螺纹只能起机械锁紧作用，螺纹本身不具有密封功能，若要求此联结具有密封性，应在螺纹以外设计密封面结构（例如圆锥面、平端面等），在密封面内添加合适的密封介质，利用螺纹将密封面锁紧密封，比如压力表接口通常为M20×1.5，与引压管连接时需要使用PTFE平垫片，依靠端面密封。

图3-4 压力表连接示意图

扩展阅读：

1. GB/T 20368 液化天然气（LNG）生产、储存和转运，螺纹连接使用要求：https://www.cad2d3d.com/post-2175.html
2. 圆锥管螺纹的基准平面是什么？看完标准更懵圈，学习只能靠悟性！：https://www.cad2d3d.com/post-2080.html
3. 密封管螺纹基准平面是什么意思? https://www.cad2d3d.com/post-1423.html
4. 螺纹密封时缠绕带的使用要求：https://www.cad2d3d.com/post-1422.html
5. 圆锥密封管螺纹紧固拧紧力矩：https://www.cad2d3d.com/post-1421.html
6. 螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸：https://www.cad2d3d.com/post-1229.html
7. 管螺纹密封标准及详细说明：60°密封管螺纹（NPT）、55°密封管螺纹（Rc）、55度非密封管螺纹（G）：https://www.cad2d3d.com/post-1170.html
8. 管螺纹的标识方法及规格尺寸：https://www.cad2d3d.com/post-523.html
9. 日本经典技能系列丛书《螺纹加工》电子版免费下载：https://www.cad2d3d.com/post-1159.html

3.2.4 卡套式

GB/T 3733 ~ 3765《卡套式管接头》适用于管子外径为4mm~42mm、最大工作压力为10MPa~63MPa的液压流体传动和一般用途的管路系统。

卡套式管接头主要由螺母、后卡套、前卡套、接头体组成，卡套外锥形，接头体内锥形，两者配合，依靠螺母锁紧，实现接头和管道的连接。

卡套连接适用于小口径管子。卡套连接要求管子材质均匀、壁厚一致，且管子外径需符合标准尺寸，否则可能影响密封效果。

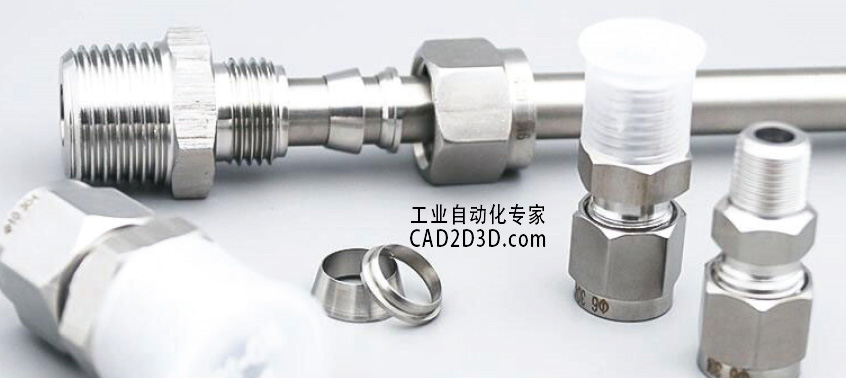

图3-5 卡套管实物图

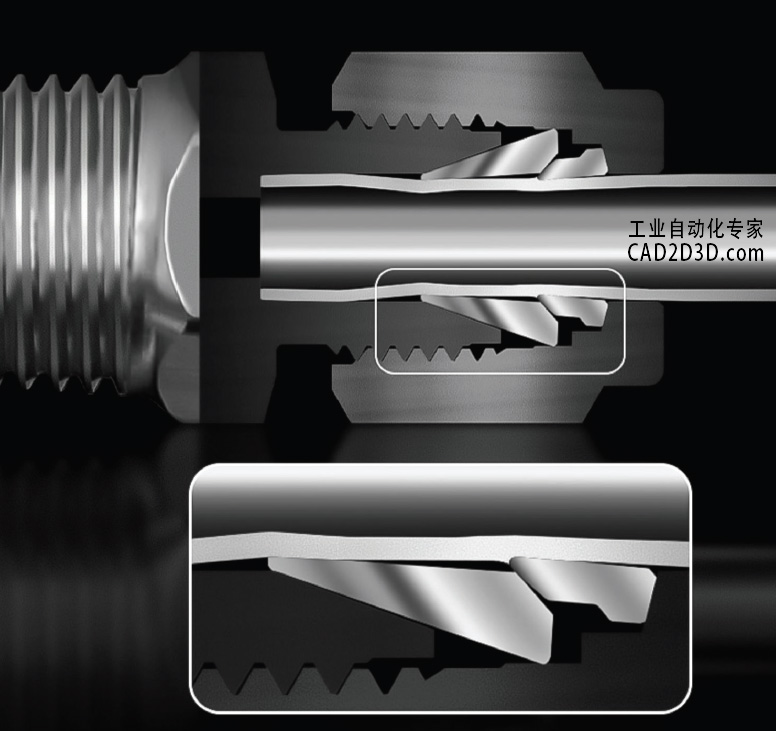

图3-6 卡套式连接示意图

扩展阅读：

1. 世伟洛克不锈钢卡套管建议可允许工作压力表格https://www.cad2d3d.com/post-2158.html
2. 不锈钢管卡套式连接和卡压式连接区别和联系：https://www.cad2d3d.com/post-1135.html

来源：《装车橇设计大师》/ 3 装车橇组成件 / 3.2 连接形式。
