低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

低温阀门最常见标准是英国 BS 6364,其中规定了低温阀门的定义、设计和试验等要求。与此标准相对的还有中国的 GB/T 24925,但两者对填料压套加长部分的最小长度规定并不一致,英国 BS 6364 对填料压套加长部分的最小长度要求是250mm,而GB/T 24925对填料压套加长部分的最小长度要求是200mm。

1 英国 BS 6364

适用范围:本标准所包含的阀门尺寸范围为从DN15至上述阀门产品标准适用的最大公称尺寸,并能在温度范围 -50℃~-196℃ 条件下,进行开和关的操作。

BS6364 章节4 提出了低温阀门的一些设计要求:

  • 4.1 低温阀门应设置加长的阀盖/填料压套。加长的长度应足以使阀杆填料的温度保持在允许操作的填料材料的公称温度范围内。
  • 4.2 传输气体的阀门,应能在地面或地面以上操作阀杆。
  • 4.3 传输液体的阀门,冷箱除外,应能在地面上与地面成等于大于 45° 的方向上操作阀杆。
  • 4.4 对于冷箱用阀门,应适于在地面上与地面成等于大于 15° 的方向上操作阀杆,此外,填料压套加长部分的最小长度应按表1的规定。注.如果买方对填料压套的长度有特殊的要求,应注明(参见附录C)。
  • 4.5 除冷箱用阀门外,其它用途的阀门其填料压套加长部分的最小长度应为250mm

带加长阀盖或填料压套的阀门示意图如下图所示:

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

2 中国 GB/T 24925

适用范围:本标准适用于公称压力 PN16~PN400 、公称尺寸 DN15~DN1200;压力等级 Class150~Class2500、公称尺寸 NPS1/2~NPS48,介质温度 -196℃ ~ -29℃ 的法兰、对夹和焊接连接的低温闸阀、截止阀、 止回阀、 球阀和蝶阀。

GB/T 24925 章节5 技术要求:

5.1.5 焊接端阀门的结构长度应考虑端部焊接对阀座密封的影响。 当合同规定焊接端加袖管时, 其袖管的内外径尺寸和材料应与管道一致或相匹配。

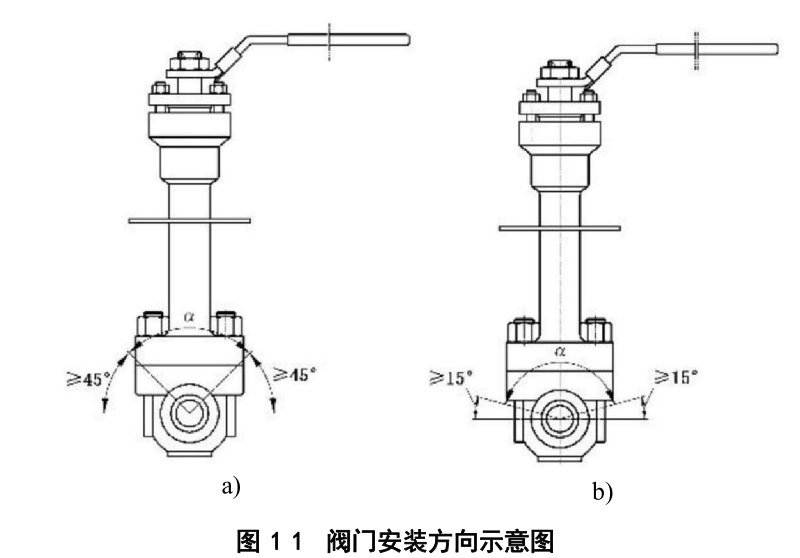

5.1.8 传输液态介质的阀门、 非冷箱用阀门, 应能在地面上与地面成不小于45° 的方向操作阀杆, 见图11 a)。 冷箱用阀门, 应能在地面上与地面成15° ~90° 的方向内操作阀杆, 见图11 b)。

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

5.1.9 设计承压件采用焊接结构时, 应考虑到材料焊接性能及低温下焊缝的可靠性, 宜采用对焊连接形式。

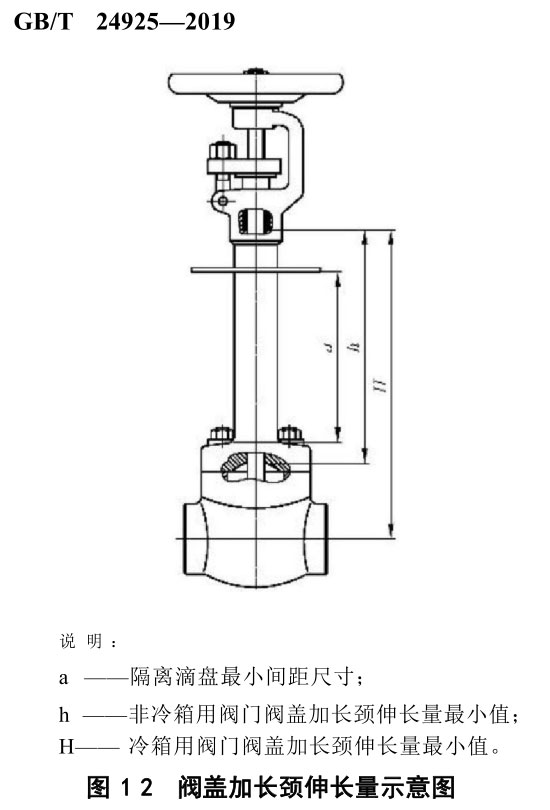

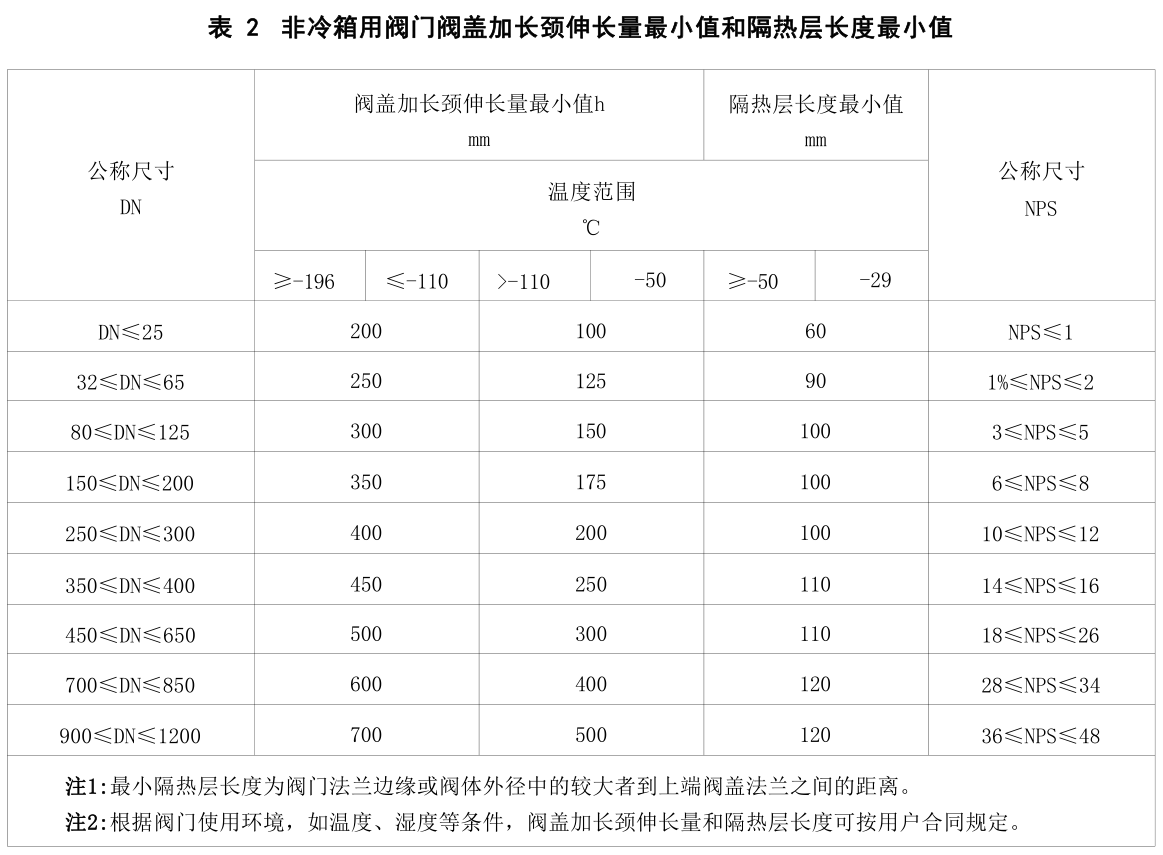

5.4.1 阀盖应根据不同的使用温度要求设计成便于保冷的阀盖加长颈结构。 阀门的工作温度低于-50℃时, 阀盖加长颈伸长量应满足气化空间要求, 使阀杆填料的工作温度满足使用条件, 阀盖加长颈伸长量最小值见图12、 表2。 阀门的工作温度为 -50℃ ~ -29℃ 时, 隔热层长度按表2的规定。 冷箱阀门阀盖加长颈伸长量最小值见图12、 表3。

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

表A.1 低温阀门常用铸件材料

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

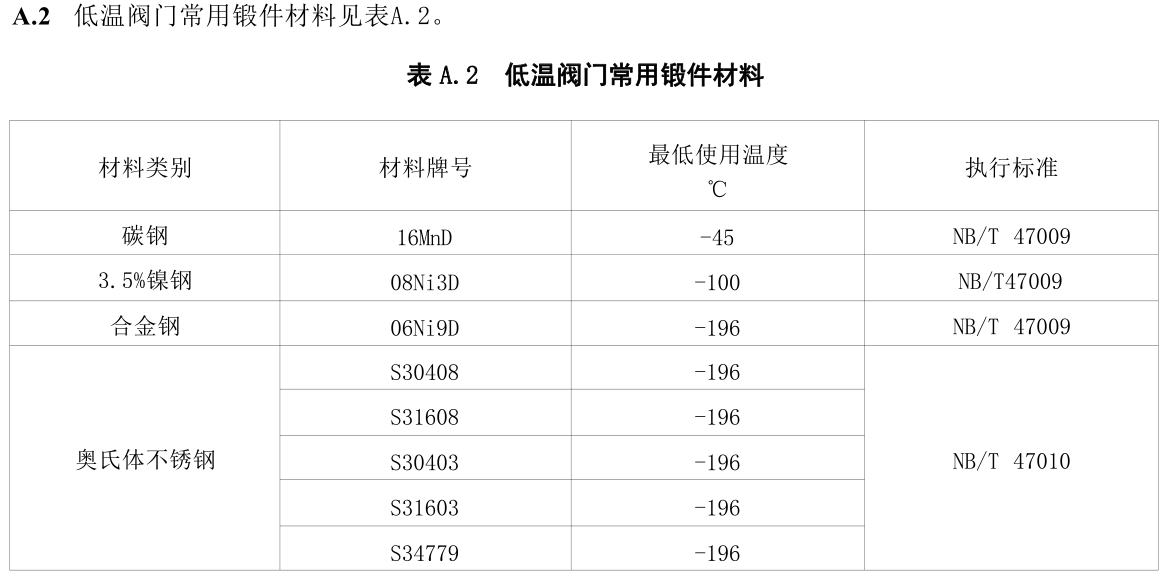

表A.2低温阀门常见锻件材料

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?

表A.3 低温阀门常见密封材料

低温阀门标准 英国 BS 6364 和 中国 GB/T 24925,填料压套加长部分的最小长度是250还是200?
