LNG 罐箱全称为 LNG 罐式集装箱，将LNG储罐做成标准集装箱的样子和尺寸，是一种用于储存和运输液化天然气（LNG）的特殊集装箱。与 LNG 罐箱相近的转运设备还有 LNG 槽车，LNG槽车是汽车运输，LNG罐箱由于是集装箱的形式，因此可以用汽车、火车和船等运输。

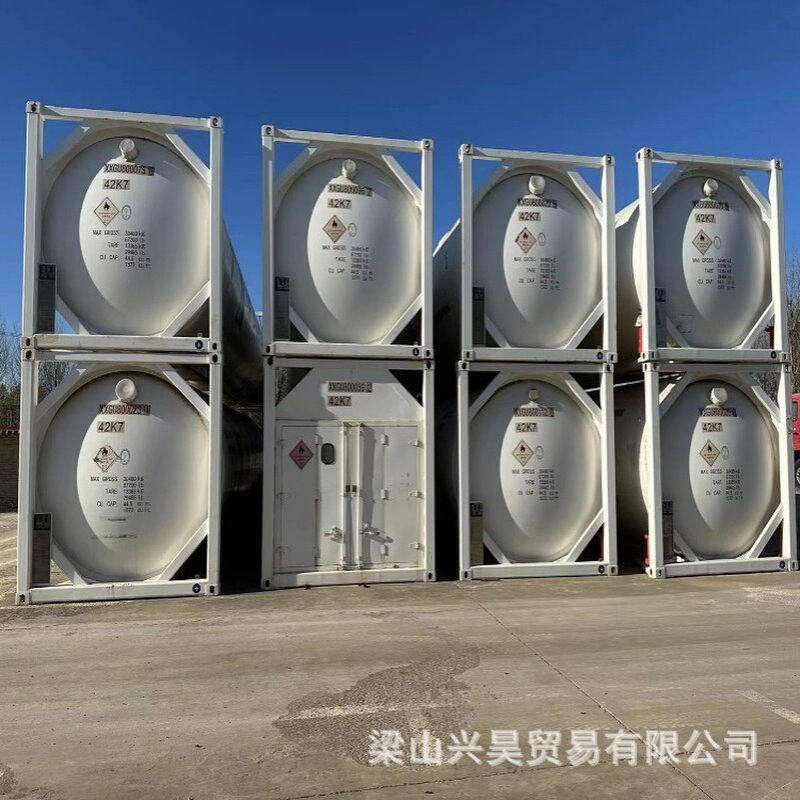

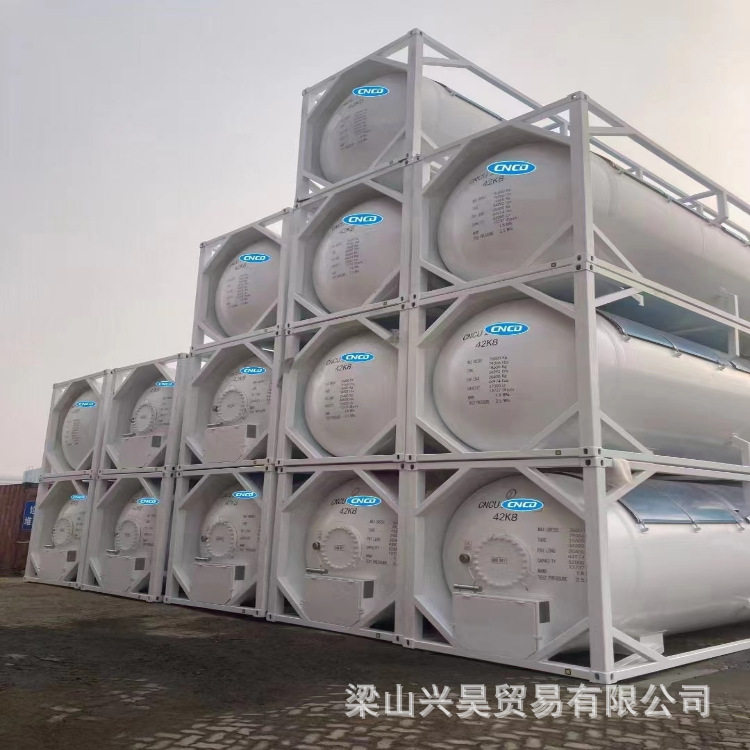

图 1 LNG 罐箱实物图

1 LNG 罐箱 P&ID

LNG 罐箱对外有4个接口，分别是 L-1 液相接口、L-2 增压接口（接气化增压器）、L-3液相接口（备用）和Q-1 气相接口，通过这些接口连接 LNG 装车臂，实现LNG罐车装卸。

L-1 液相接口管线一分为二，实现上进液和下进液，上进液通过截止阀 A-1 进入罐箱上部，下进液通过截止阀 A-2 进入罐箱底部，LNG罐箱装车时先开上进液，通过小流量进液实现罐箱预冷降压，罐箱压力降低到指定值后，关闭上进液，打开下进液，随后以额定流量装车。

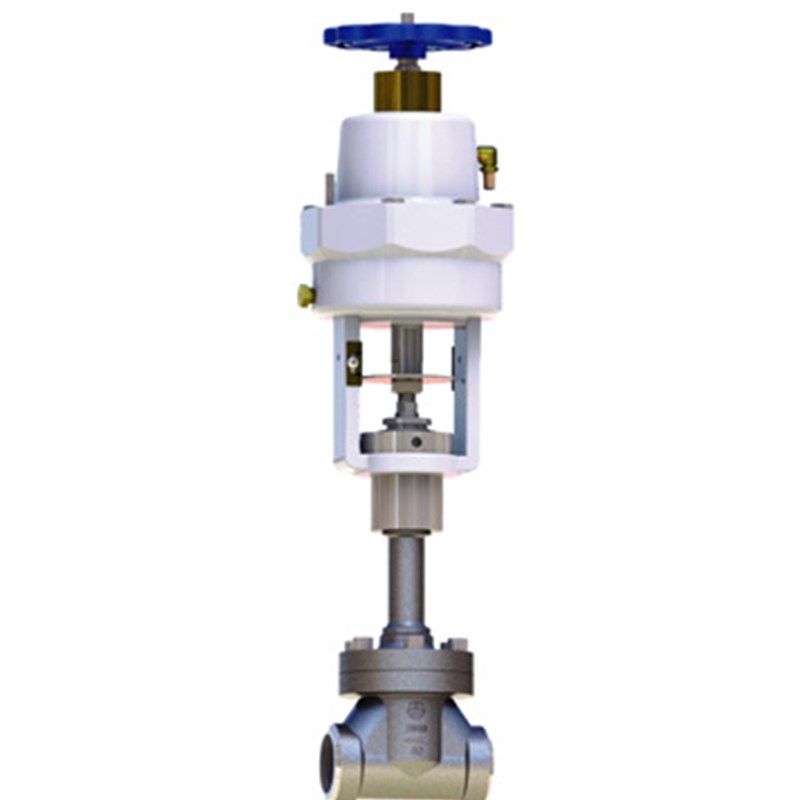

液相接口、气相接口和增压接口各安装了一台气动切断阀，出现紧急情况时，通过远端气动控制实现阀门快速切断。

另外LNG罐箱还配置了液位计，该液位计是通过罐箱底部和顶部的压差还计算液位高度，也就是我们熟知的液体压强公式 P=ρgh。液位计及压力表见下图所示：

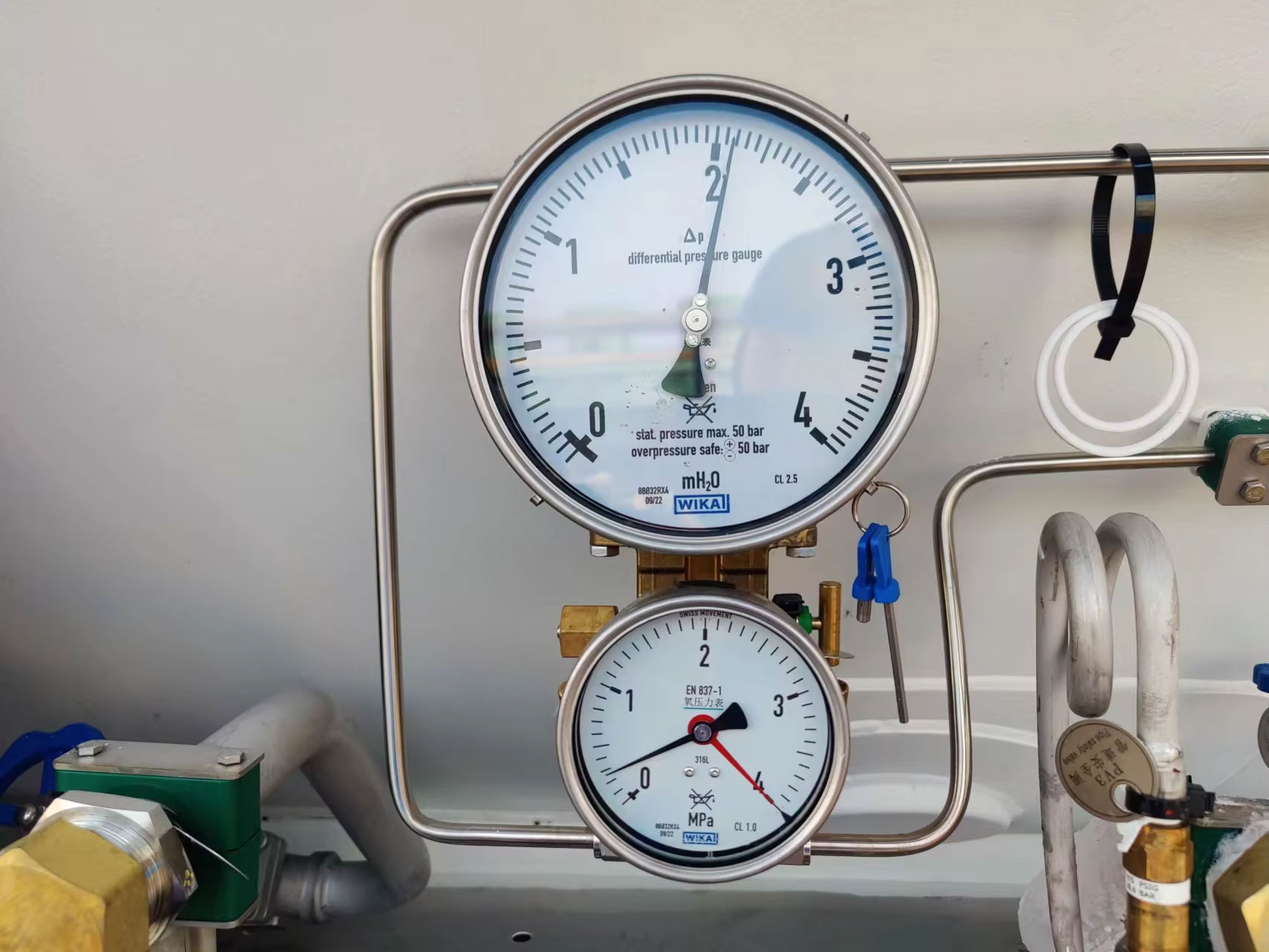

图 2 LNG 罐箱液位计及压力表实物图

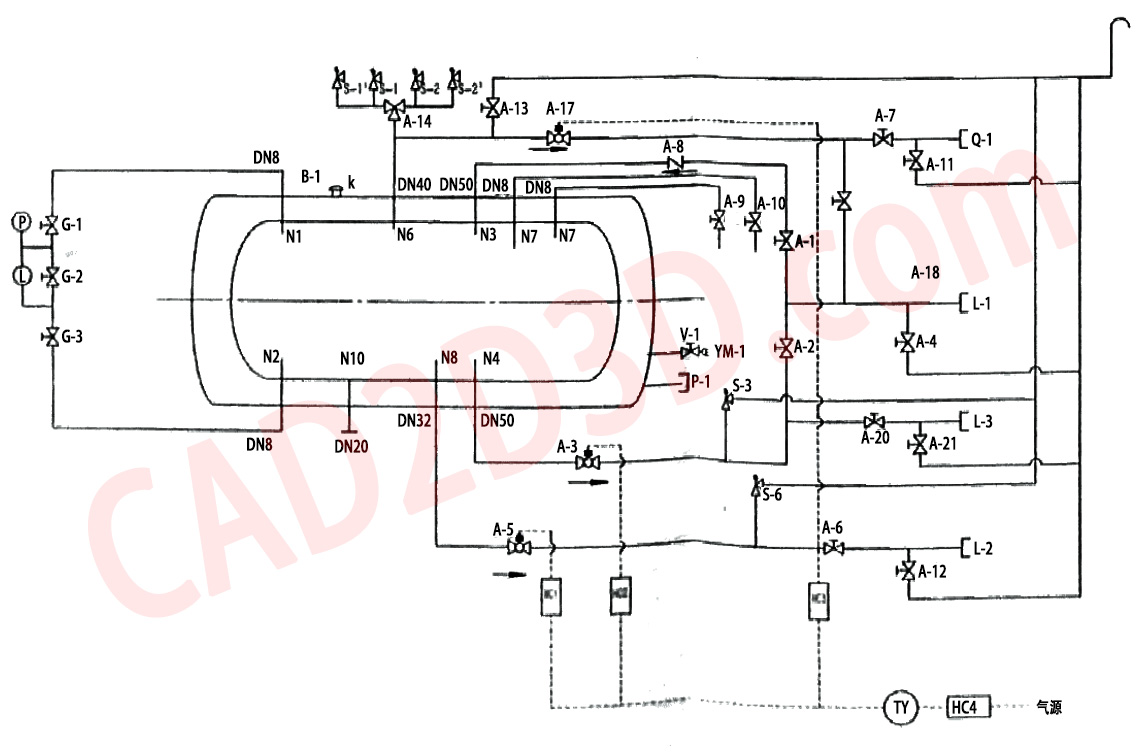

图 3 LNG 罐箱 P&ID

LNG 罐箱液相接口 2"、气相接口1.5"，而LNG槽车液相接口2"、气相接口也是2"，两者略有差异，LNG 罐箱 P&ID 中的阀门仪表的名称和规格参数等见下表。

表1 LNG 罐箱 P&ID 阀门仪表清单表

2 LNG 罐箱接口管路系统

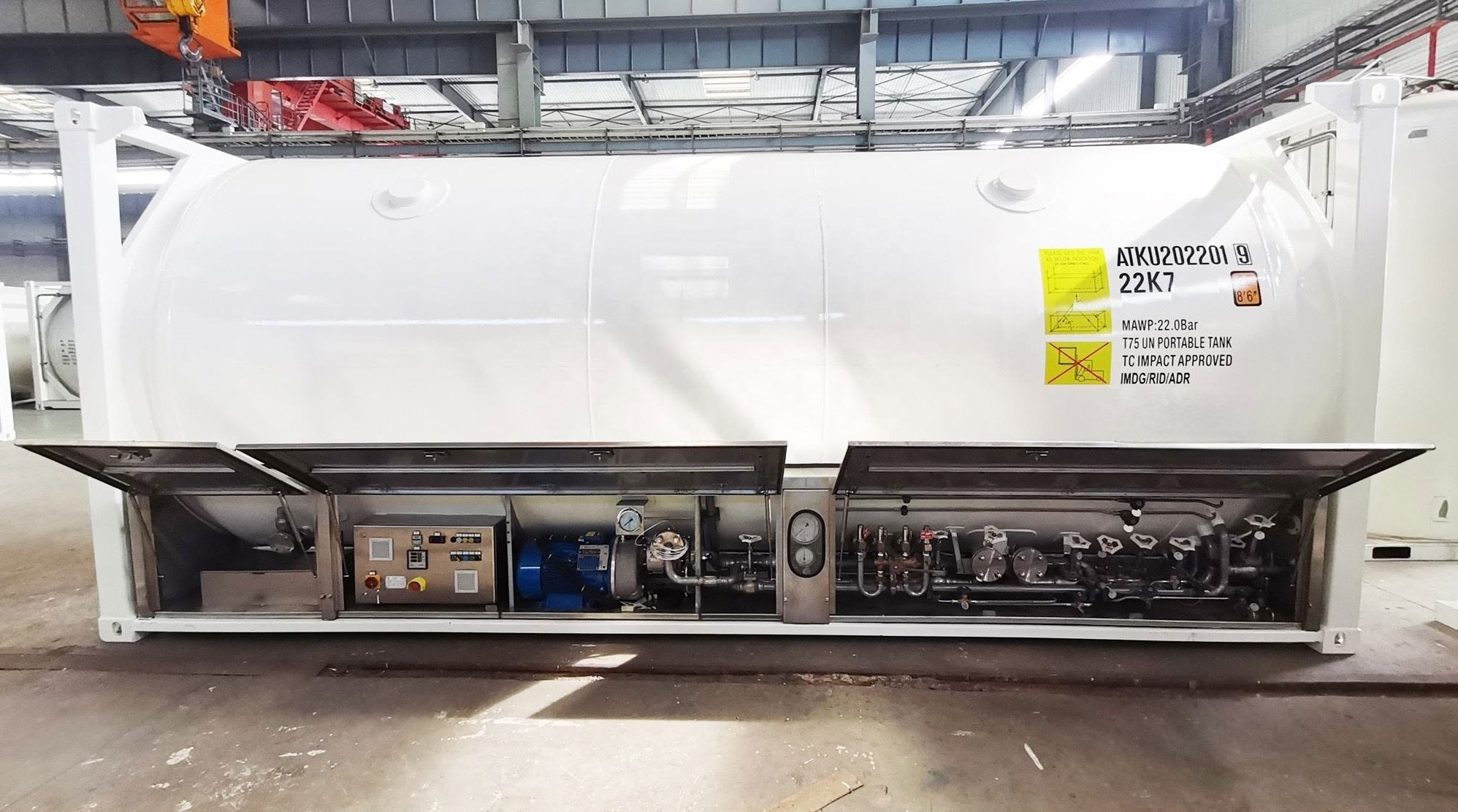

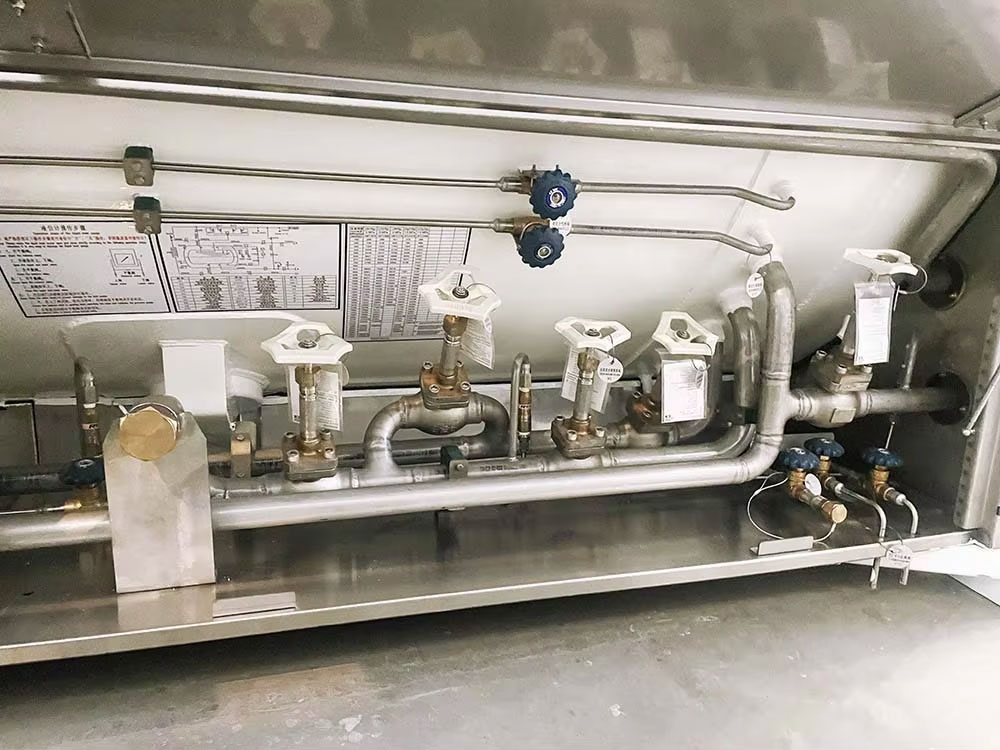

LNG罐箱接口管路一般放置在罐箱侧面或尾部，方便与 LNG 装车臂对接。

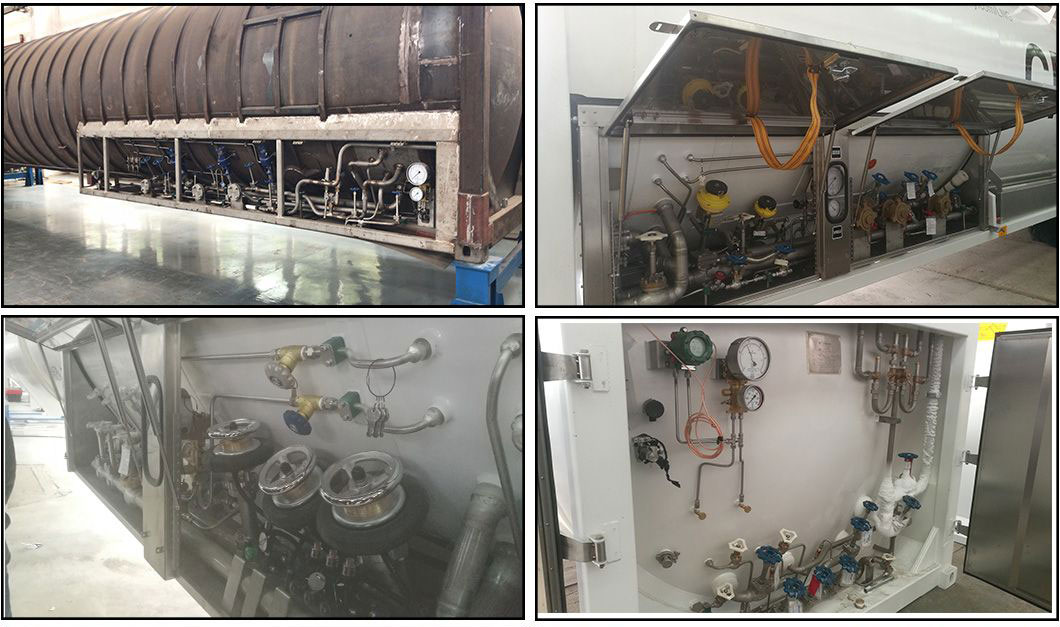

图 4 LNG 罐箱接口管路系统组成

表 2 LNG罐箱零部件清单表

3 LNG罐箱规格尺寸

常见的 LNG 罐箱有 20 英尺和 40 英尺两种规格，20 英尺罐箱的外部尺寸约为 6058mm×2438mm×2591mm，容积一般在 19.8 立方米左右；40 英尺罐箱的外部尺寸约为 12192mm×2438mm×2591mm，容积可达 43.8 立方米左右。

4 LNG 罐箱接口

LNG 罐箱接口连接形式，国内几乎都是法兰，国外采用干式接头比较多。

图 5 LNG 罐箱接口连接形式

图 6 罐箱接口连接形式

图 7 罐箱接口连接形式

5 装卸方法

LNG 罐箱采用鹤管（装卸臂）进行装卸。

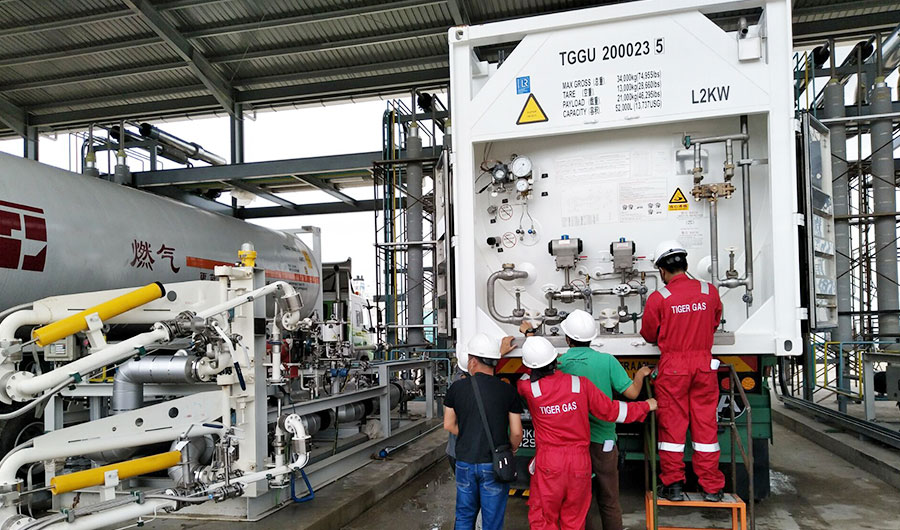

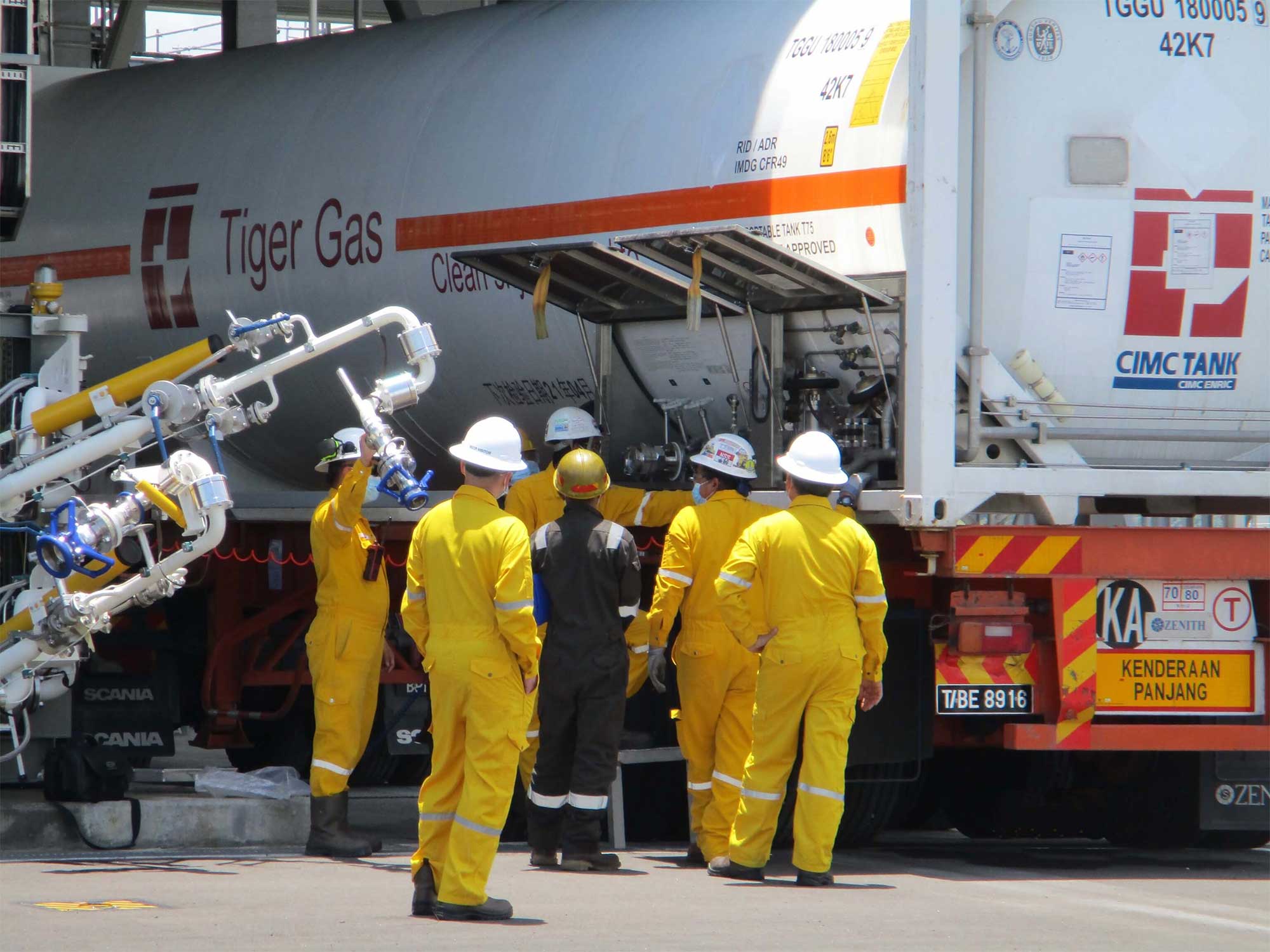

图8 LNG 罐箱装卸方法（LNG装卸臂）
