带先导式单向阀的内部构造和原理,断气保护,防止气缸掉落

在上一篇文章《保压阀内部构造和原理,气缸断气自动保压,防止工件掉落》里提到用保压阀实现气爪断气保护,除了保压阀,其实还可以使用带先导式单向阀。

带先导式单向阀原理和保压阀类似,排气口也需要先通气才能打开,如果断气,排气口会自动关闭,避免气缸掉落。

带先导式单向阀的内部构造和原理,断气保护,防止气缸掉落

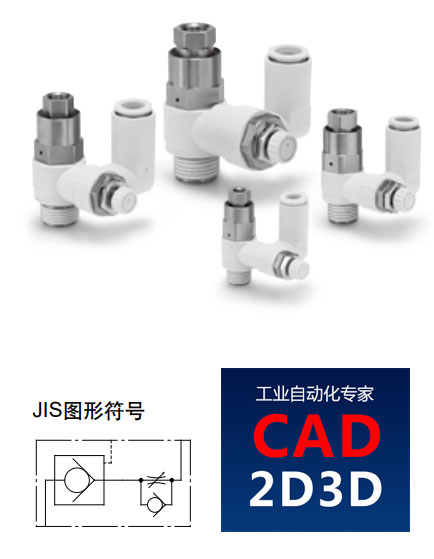

先导式单向阀使用方法:

带先导式单向阀的内部构造和原理,断气保护,防止气缸掉落

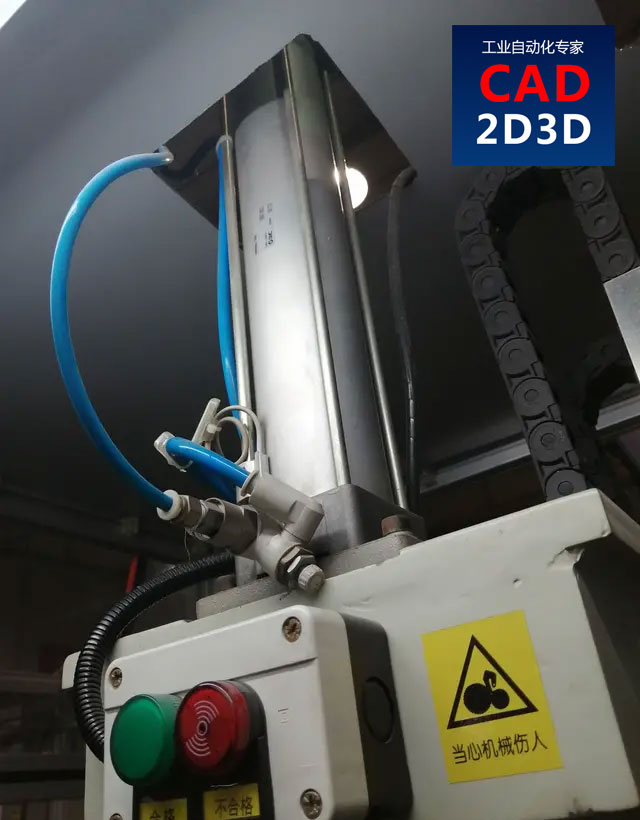

先导式单向阀使用案例,先导式单向阀装在竖直气缸下面的接口上。

带先导式单向阀的内部构造和原理,断气保护,防止气缸掉落


先导式单向阀内部构造和原理:

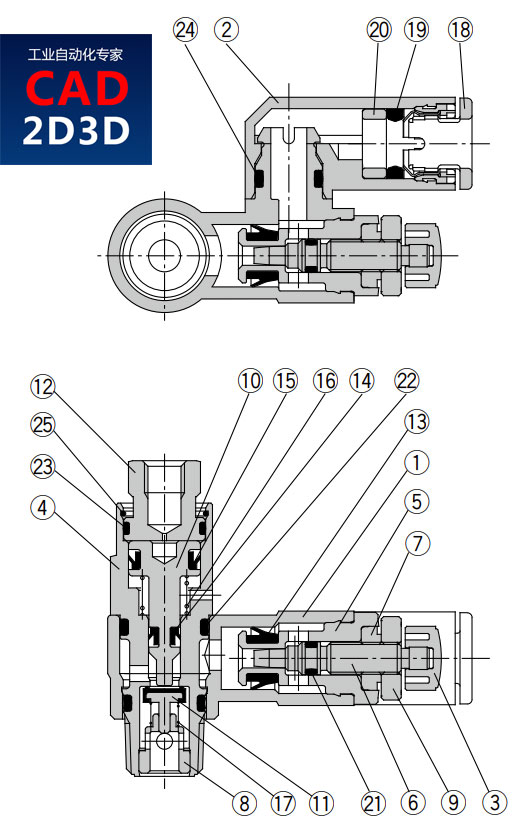

下图标号12的是先导孔通口,这个接口连接到气缸的上端接口(见上图,先导式单向阀安装在气缸下端的接口),若想使气缸杆下降。在给顶端接口通气的同时,也会给先导式单向阀通气,将排放口通道打开,从而实现顺利排气。

带先导式单向阀的内部构造和原理,断气保护,防止气缸掉落
