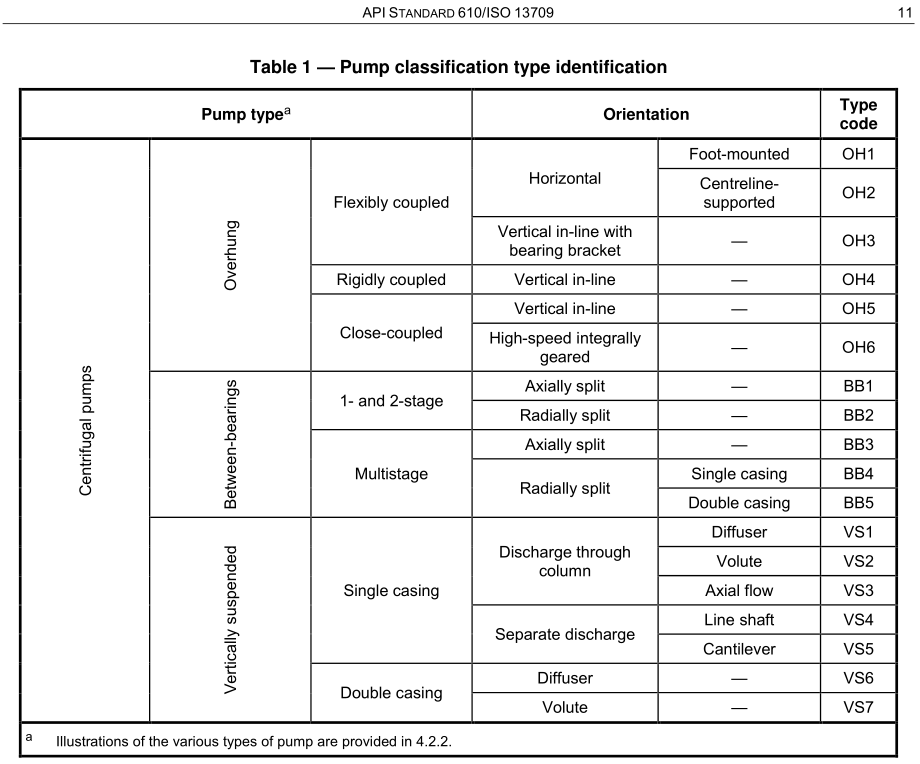

API 610 石油、 化工和天然气工业用离心泵 4.2 分类和代号（Classification and Designation）将泵型划分为 OH1、OH2、OH3、OH4、OH5、OH6、BB1-A、BB1-B、BB2、BB4、BB5、VS1、VS2、VS3、VS4、VS5、VS6、VS7，其中 OH1 和 OH2 泵型图示也太像了，我看了半天也没分清楚它们两个之间有什么区别，直到我看到实物图才恍然大悟。

图 1 API 610 泵型分类

1 泵型 OH1 和 OH2 的定义

OH1 的定义： Foot-mounted, single-stage overhung pumps shall be designated pump type OH1.（底脚安装，单级悬臂泵，称为 OH1）

OH2 的定义：Centreline-mounted, single-stage overhung pumps shall be designated pump type OH2. They have a single bearing housing to absorb all forces imposed upon the pump shaft and maintain rotor position during operation. The pumps are mounted on a baseplate and are flexibly coupled to their drivers.（中心线安装，单级悬臂泵，称为 OH2。有一个单独的轴承箱，用来吸收附加在泵轴上的所有的力，并且保持转子运行时的位置。泵安装在一个底座上，并通过弹性联轴器与驱动装置相连）

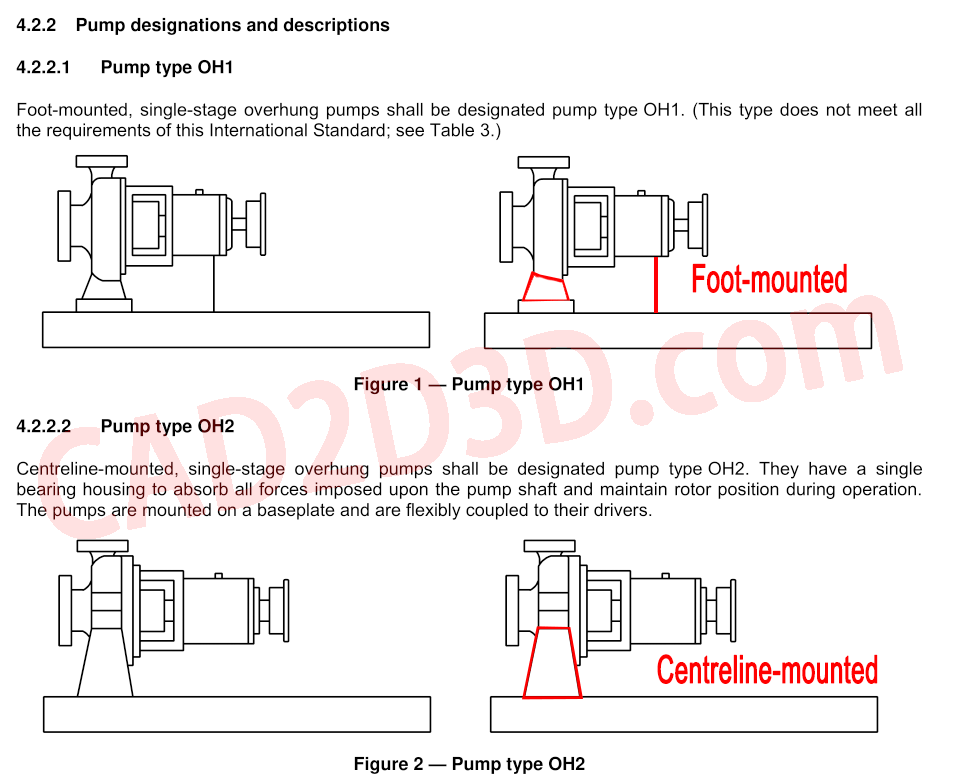

图 2 API 610 OH1 OH2 泵型图示

2 泵型 OH1 和 OH2 区别

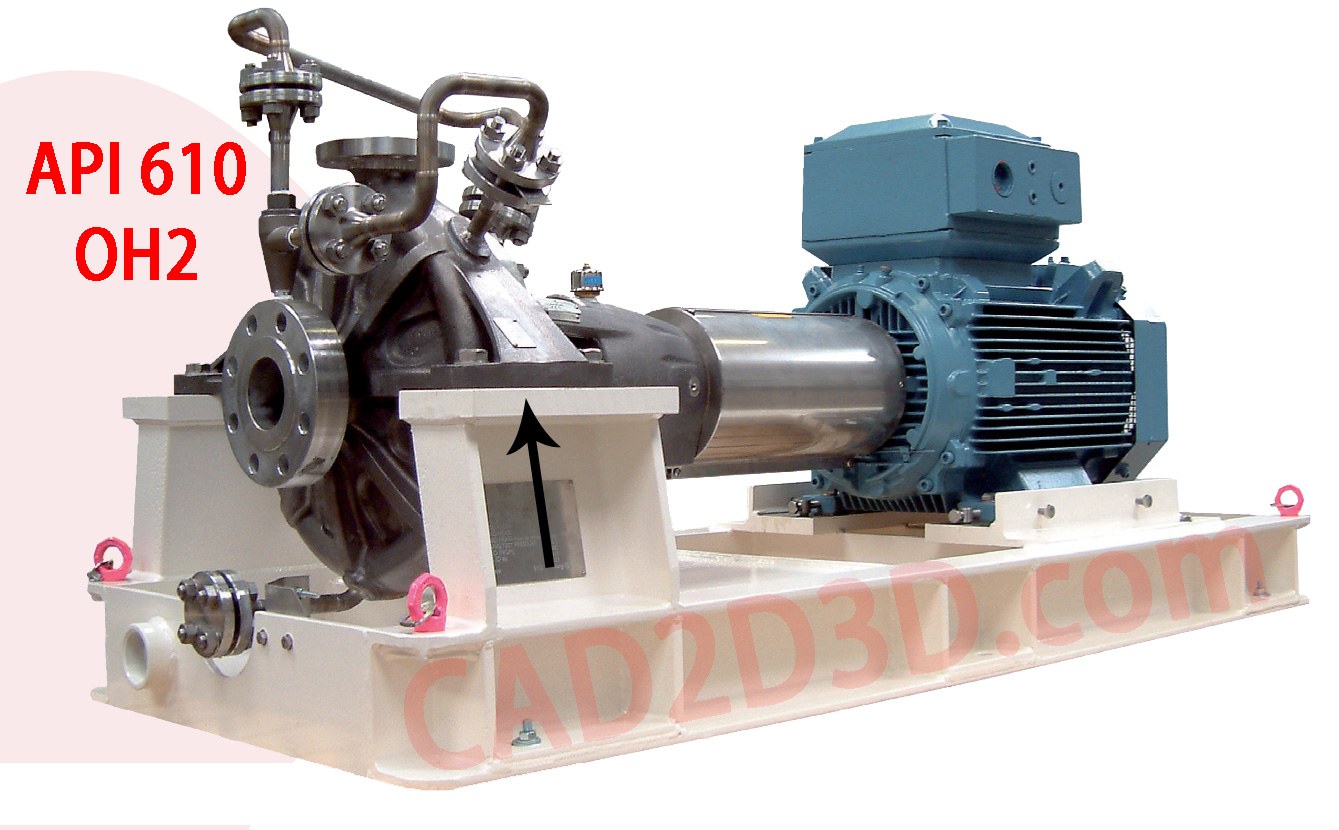

API 610 标准离给的图示太粗糙了，让人一头雾水，标准里说 OH1 是底脚安装 OH2 是中心线安装，文字表述也是晦涩难懂，不管是 OH1 还是 OH2 最终不都是通过底脚安装的吗？事实上 OH1 和 OH2 本质区别是泵壳体支撑位置的差异，OH1 是支撑座支撑在泵壳体的底部，而 OH2 是支撑座支撑泵的中心面位置，具体见下图所示：

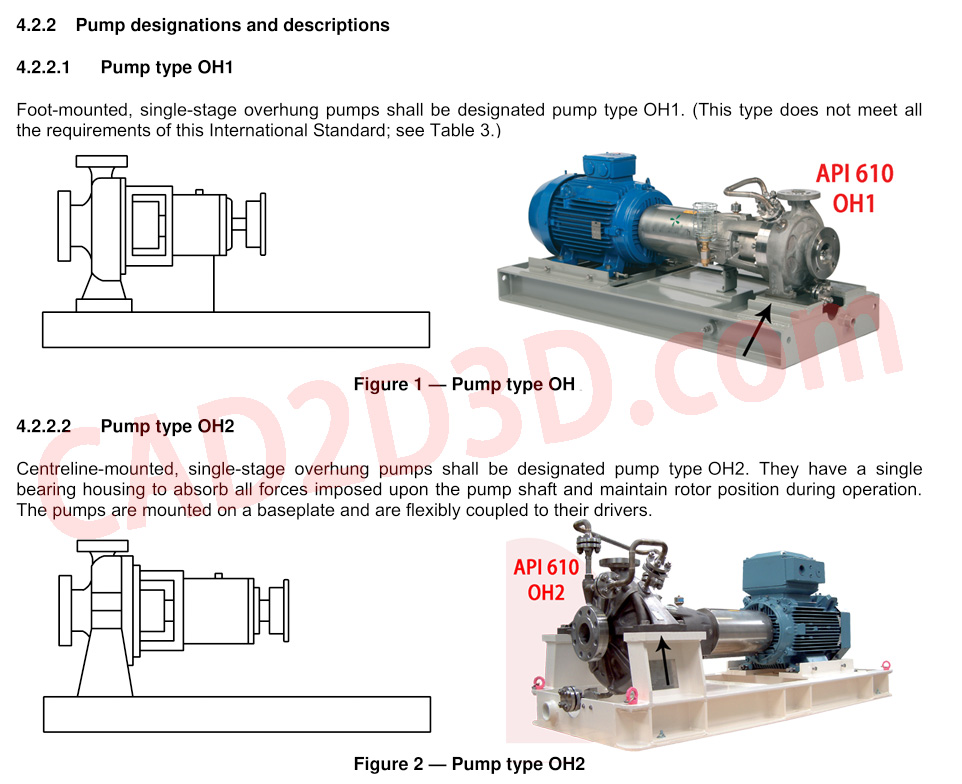

图 3 API 610 OH1 OH2 泵型图示及对应的实物图

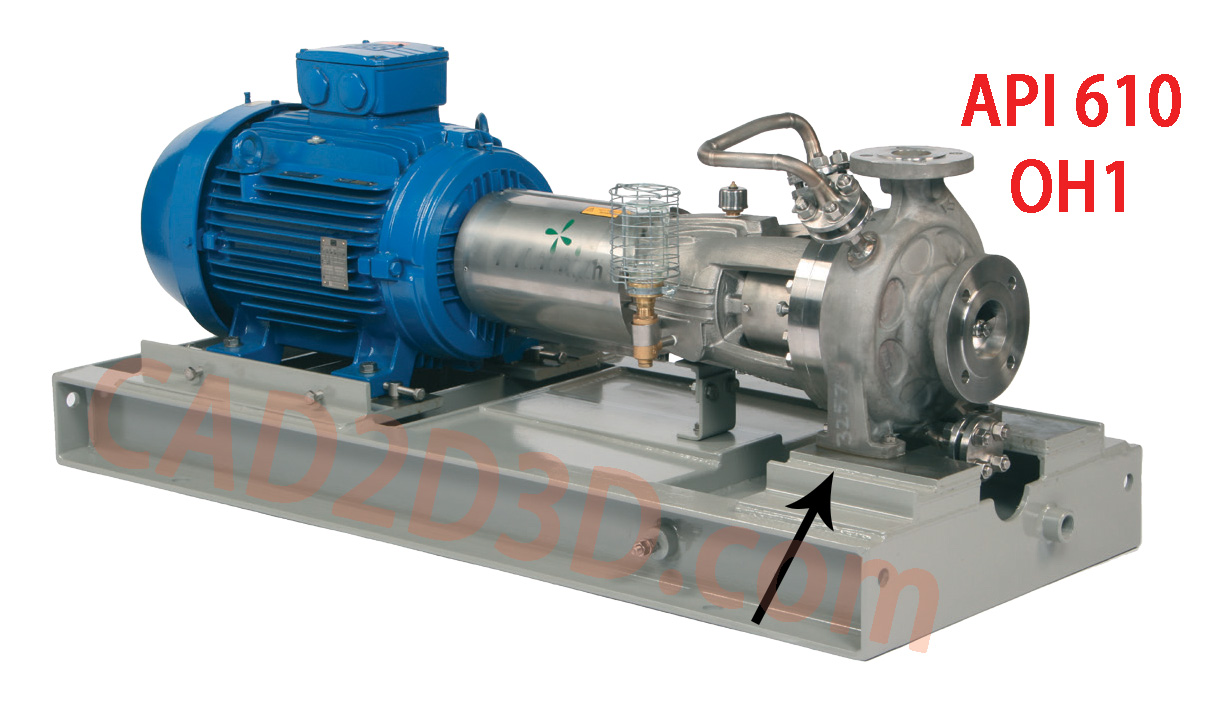

图4 泵型 OH1 实物图（点击上图看大图）

图5 泵型 OH2 实物图（点击上图看大图）

3 泵型 OH2 外形图（进口 DN80 出口 DN40）

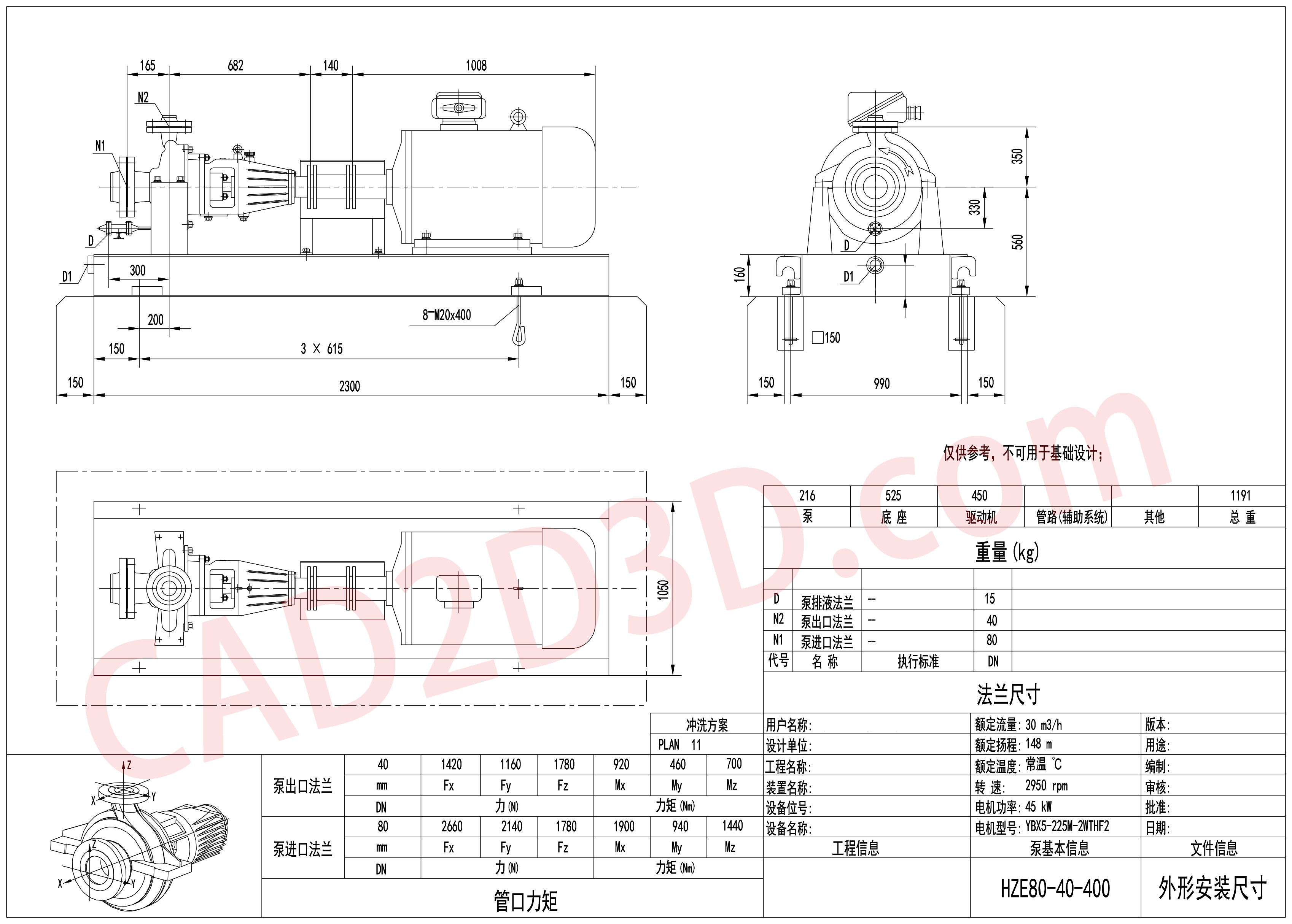

图 6 API 610 OH2 离心泵 外形图（点击上图看大图）

4 泵型 OH2 离心泵内部结构图高清图片展示（Amarinth）

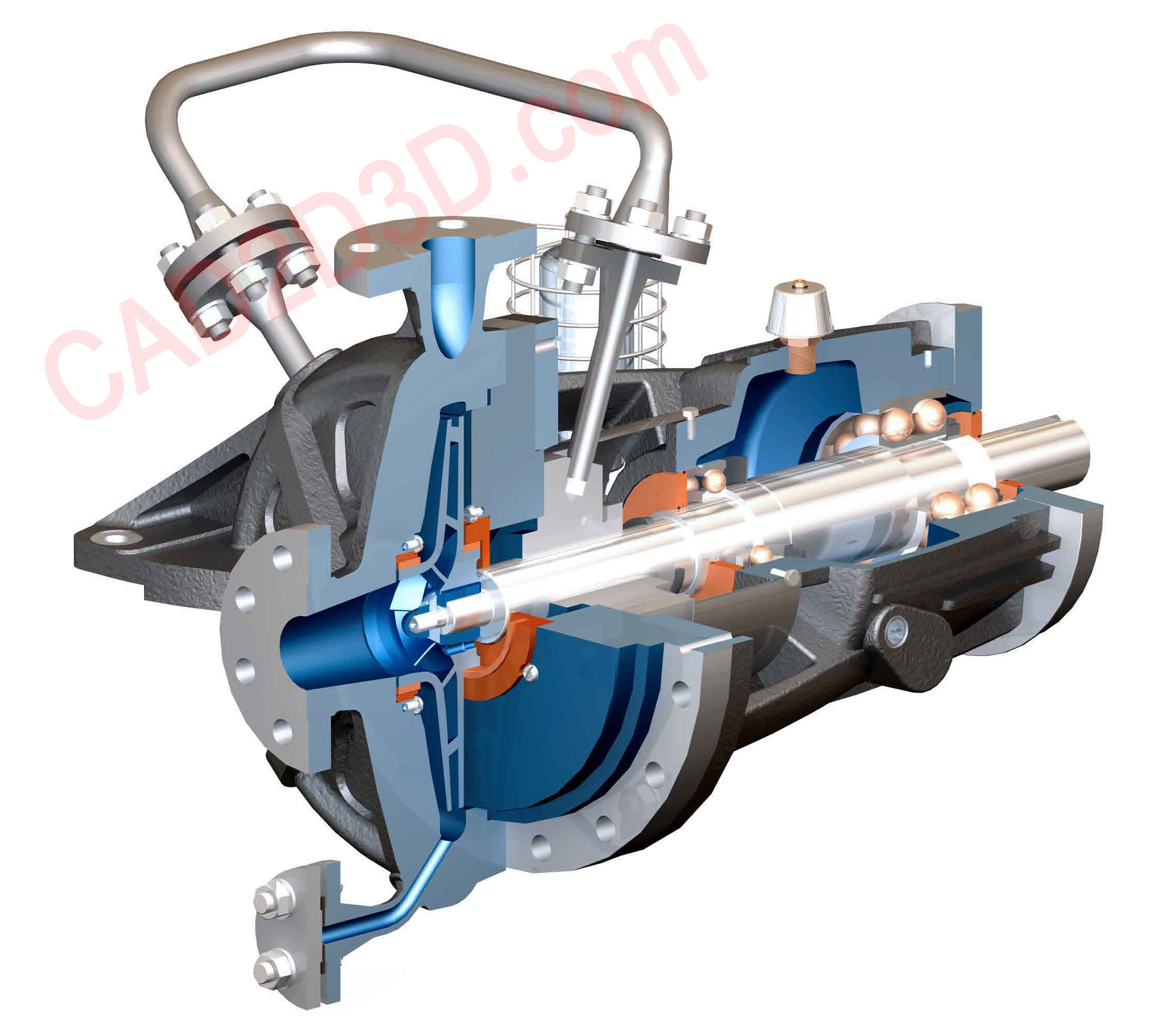

图 7 泵型 OH2 离心泵内部结构图（点击上图看大图）

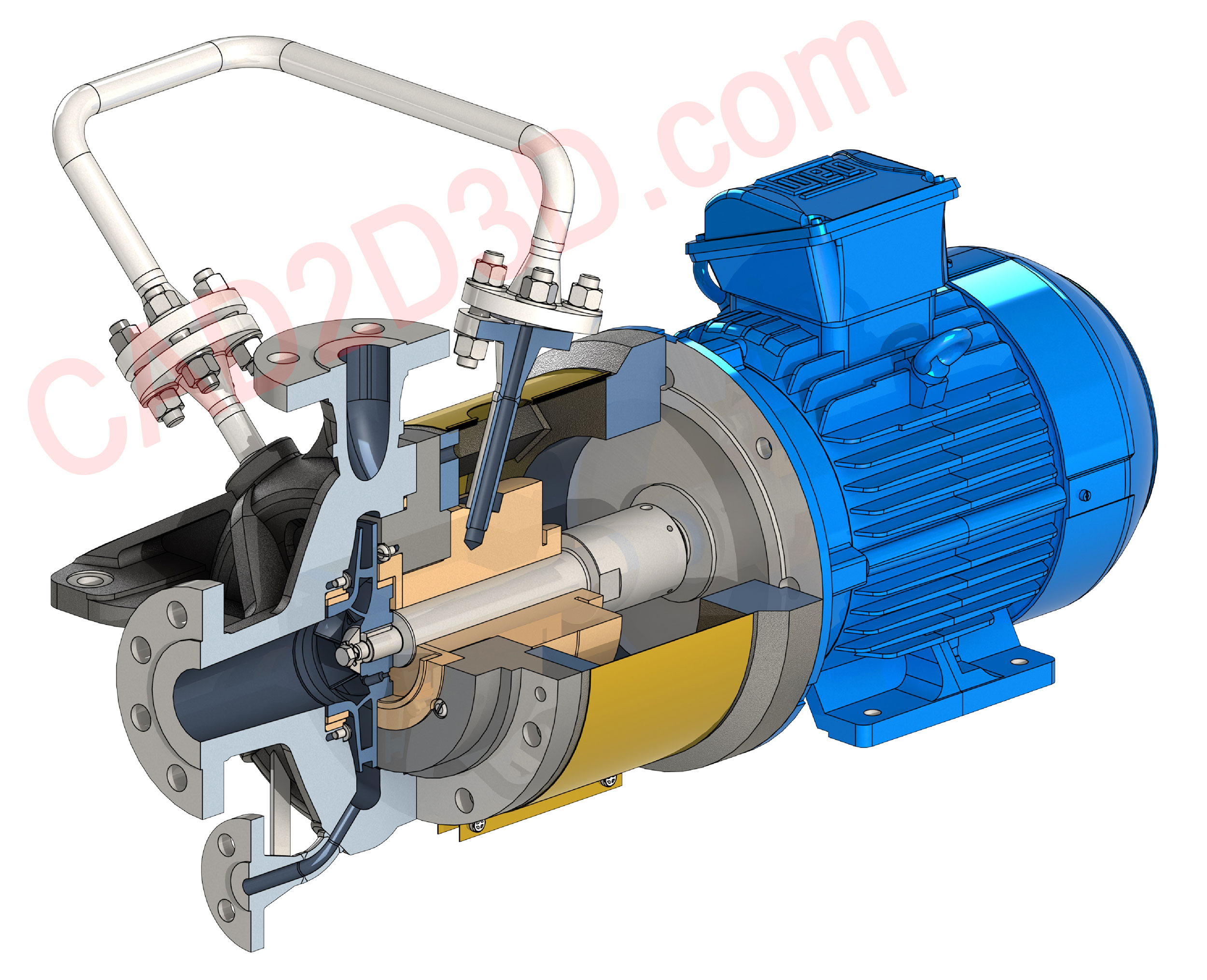

图 8 泵型 OH2 离心泵内部结构图（点击上图看大图）

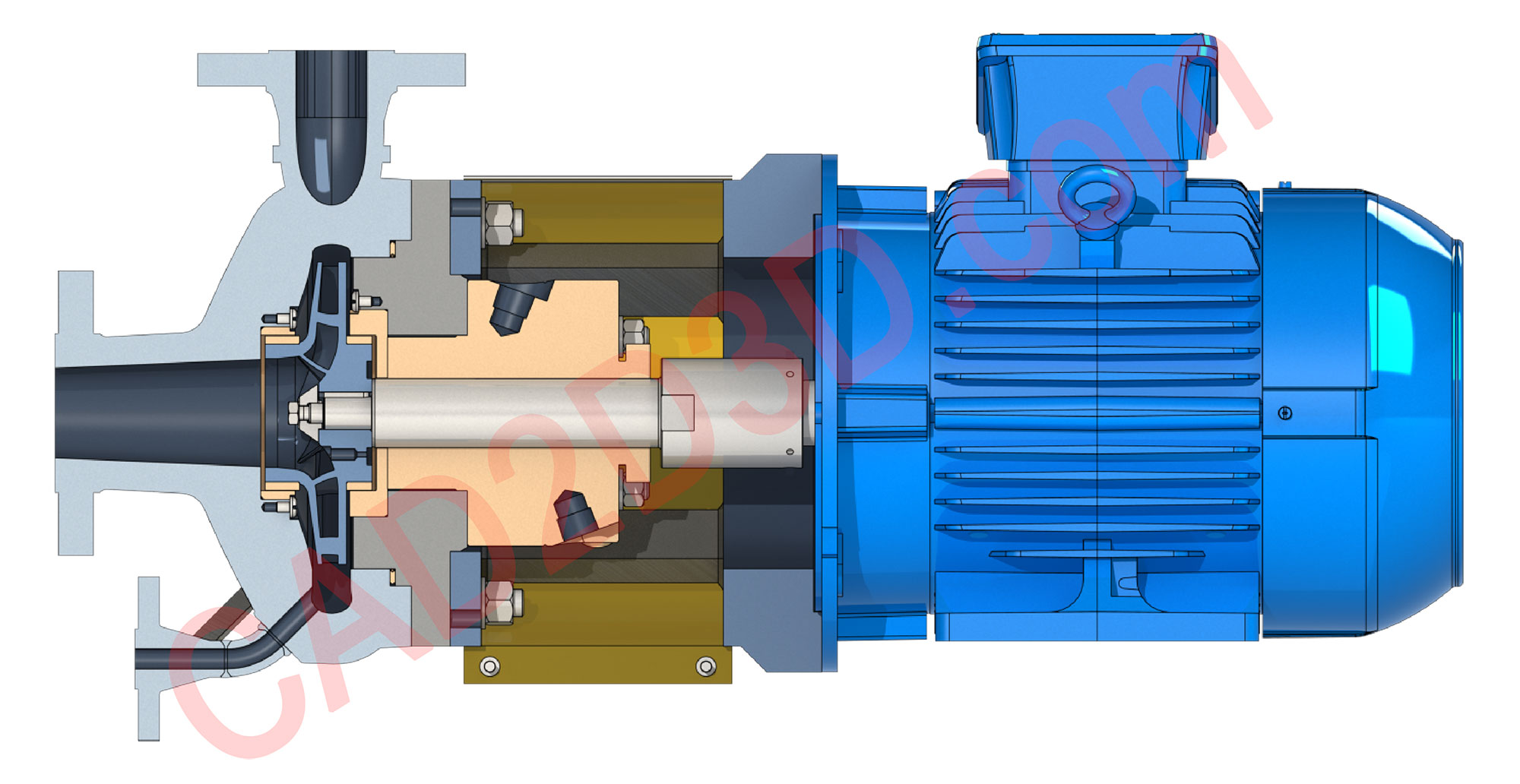

图 9 泵型 OH2 离心泵内部结构图（点击上图看大图）

图 10 泵型 OH2 离心泵内部结构图（点击上图看大图）
