开口弹簧垫圈在国内随处可见，但国外生产的机床、机器人、机械手、化工泵等高端装备上却几乎看不到开口弹簧垫圈，难道老外偷工减料？

国内的机械工程师对弹垫情有独钟，螺钉配弹垫成了标配，你要是问他们为什么用开口弹垫，他们会瞧不起你，对你嗤之以鼻，其实，该被瞧不起的是他们，有几个机械工程师看过开口弹垫的标准，又有几个机械工程师对开口弹垫进行过受力分析？

老外是对的，开口弹簧垫圈早该被抛弃了，使用不当，反而会降低紧固件的防松效果，适得其反。

为了彻底击溃这帮冥顽不灵的机械工程师，我特意对规格10的开口弹簧垫圈进行了有限元分析，分析结果惨不忍睹。

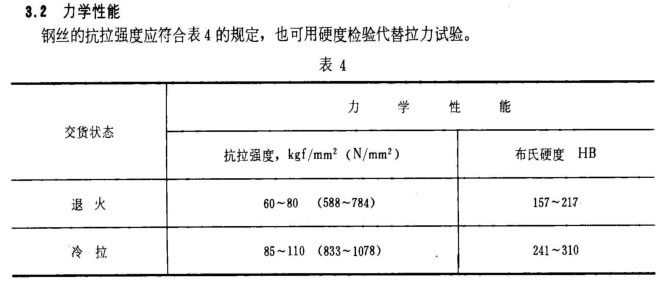

根据国家标准GB 5222《弹簧垫圈用梯形钢丝》的规定，制作开口弹簧垫圈的钢丝的抗拉强度为最大为1078MPa，以此为基准，对规格为10的开口弹簧垫圈进行受力分析。

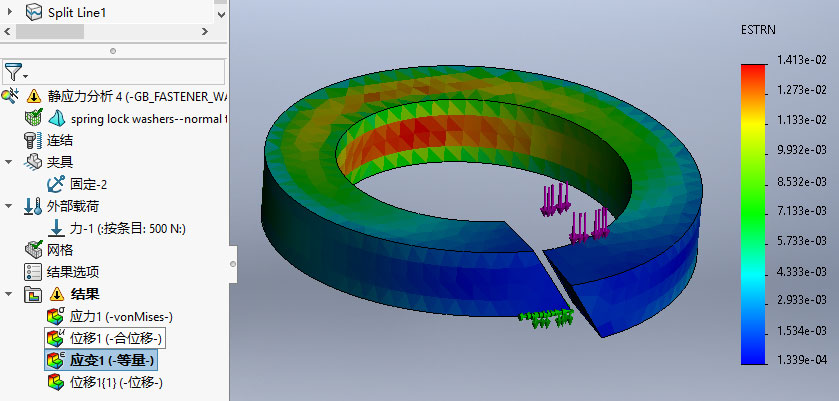

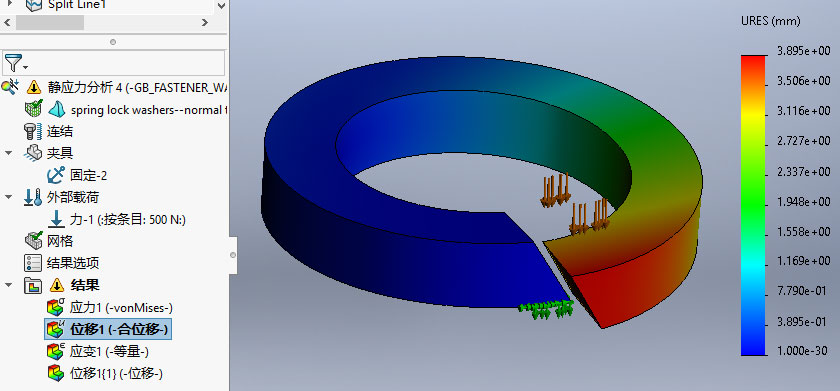

使用SolidWorks有限元分析工具对开口弹簧垫圈进行受力分析，施加500N的力后，应变3.89mm，但开口弹簧垫圈的最大应力已经高达3770MPa，远超材料的屈服强度，具体见下图：

结果显而易见，500N的力就把规格10的开口弹簧垫圈压成永久性变形了。而M10 12.9级的螺钉，拧紧力矩为69Nm，预紧力为30000N，螺钉预紧力计算公式 https://www.cad2d3d.com/post-1664.html，500N的开口弹簧垫圈 VS 30000N的螺钉，根本不是一个量级啊，把它们用在一起，真是异想天开。

很久以前，有一只小白兔捡到一根胡萝卜，吃起来不难吃，从此以后，小白兔就只吃胡萝卜，然后其他的小白兔也跟着吃胡萝卜，其实胡萝卜并不好吃，比胡萝卜好吃的东西多着呢，只是小白兔故步自封，缺少了追求极致美味的想法。

其实，我们都是小白兔。
