正常情况下，初次使用Pro/E时需要提前对Pro/E的配置文件（config.pro）进行设置，以便使其符合中国的实际情况，但如何设置 config.pro，对于初学者往往是一头雾水，最好办法就是找一个别人写好的配置文件，然后仔细研究一下。组成装配图的零件，如果单位不一致，在装配过程中就会产生比例失衡问题，所以说在绘制3D零件图时，就应该提前将单位设置好，并确保每一个零件的单位都一样。下面以一个3D零件图为例，讲解如何设置3D和2D图的单位。

一. 新建3D图（单位设置为mmns）

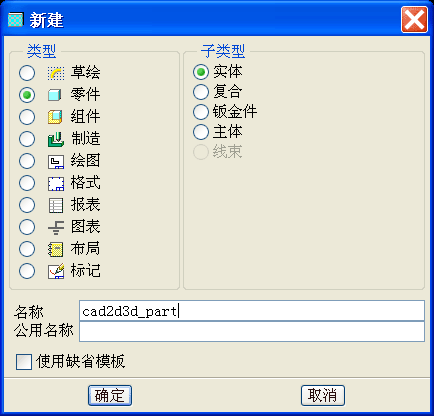

1. 文件/新建 弹出 新建 对话框，如下图：

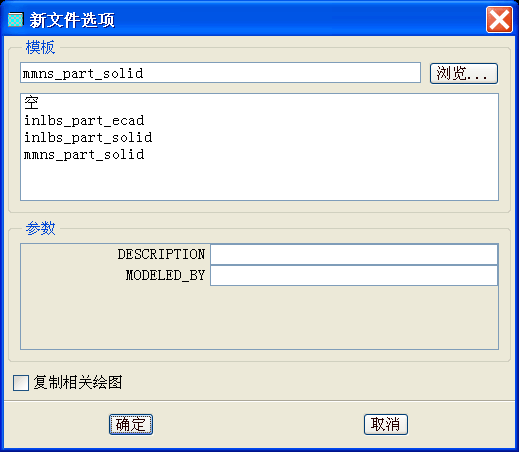

2. 单击 确定 弹出 新文件选项 对话框，如下图：

这里选择 mmns_part_solid。mmns 代表 毫米牛顿秒，而inlbs 代表 英寸磅秒。至此 文件 新建成功。

二. 新建2D图（单位设置为mmns）

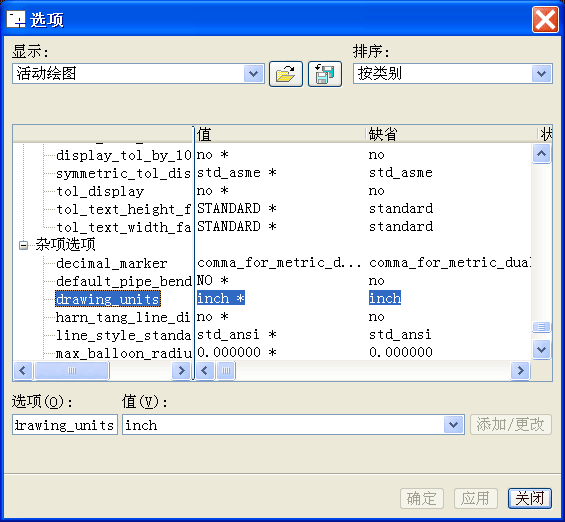

1. 文件/新建 弹出 新建 对话框，选择 绘图 单选按钮，点击确定，即可进入2D绘图界面，长按鼠标右键，弹出 属性 对话框，选择 绘图选项，弹出 选项 对话框，找到 drawing_units，将值修改为 mm 即可。
