齿轮机构及设计教程（二）：齿轮机构的机构运动简图

目录：技术教程   作者：任鸟飞   日期：2018/11/15

运动简图定义：用规定的符号和线条按一定的比例表示构件和运动副的相对位置，并能完全反映机构特征的简图。

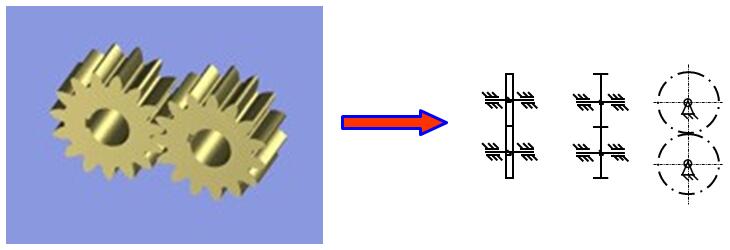

外啮合齿轮运动简图：

齿轮机构及设计教程（二）：齿轮机构的机构运动简图

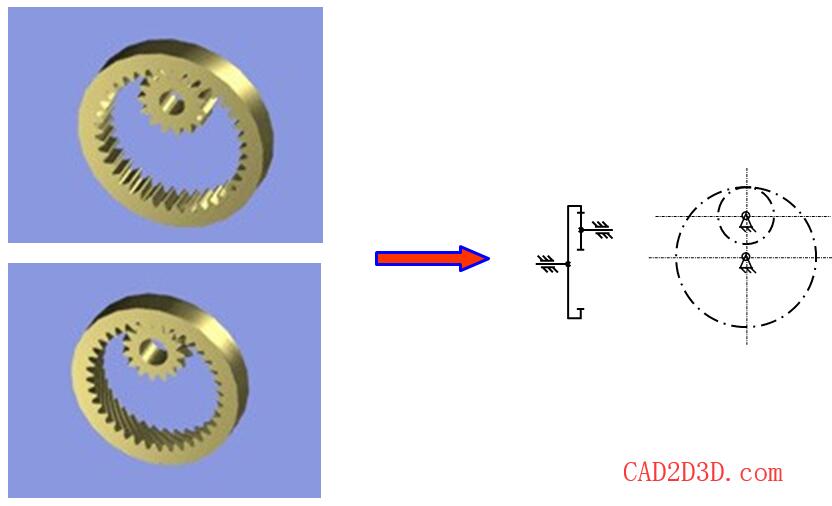

内啮合齿轮运动简图

齿轮机构及设计教程（二）：齿轮机构的机构运动简图

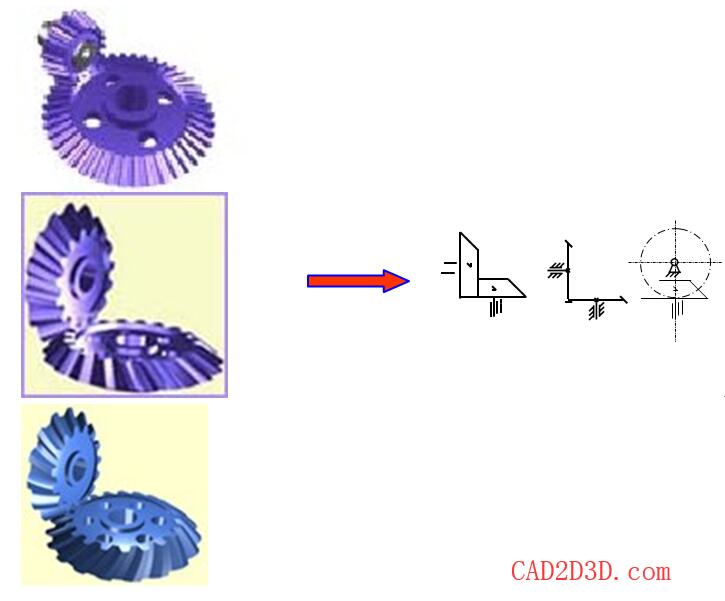

锥齿轮啮合运动简图

齿轮机构及设计教程（二）：齿轮机构的机构运动简图

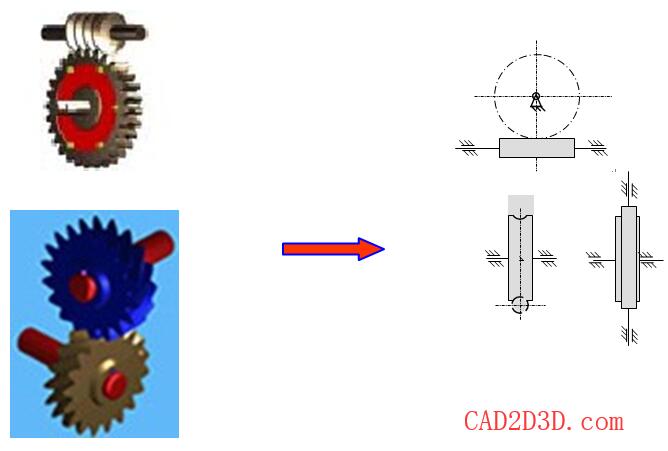

涡轮蜗杆啮合运动简图

齿轮机构及设计教程（二）：齿轮机构的机构运动简图

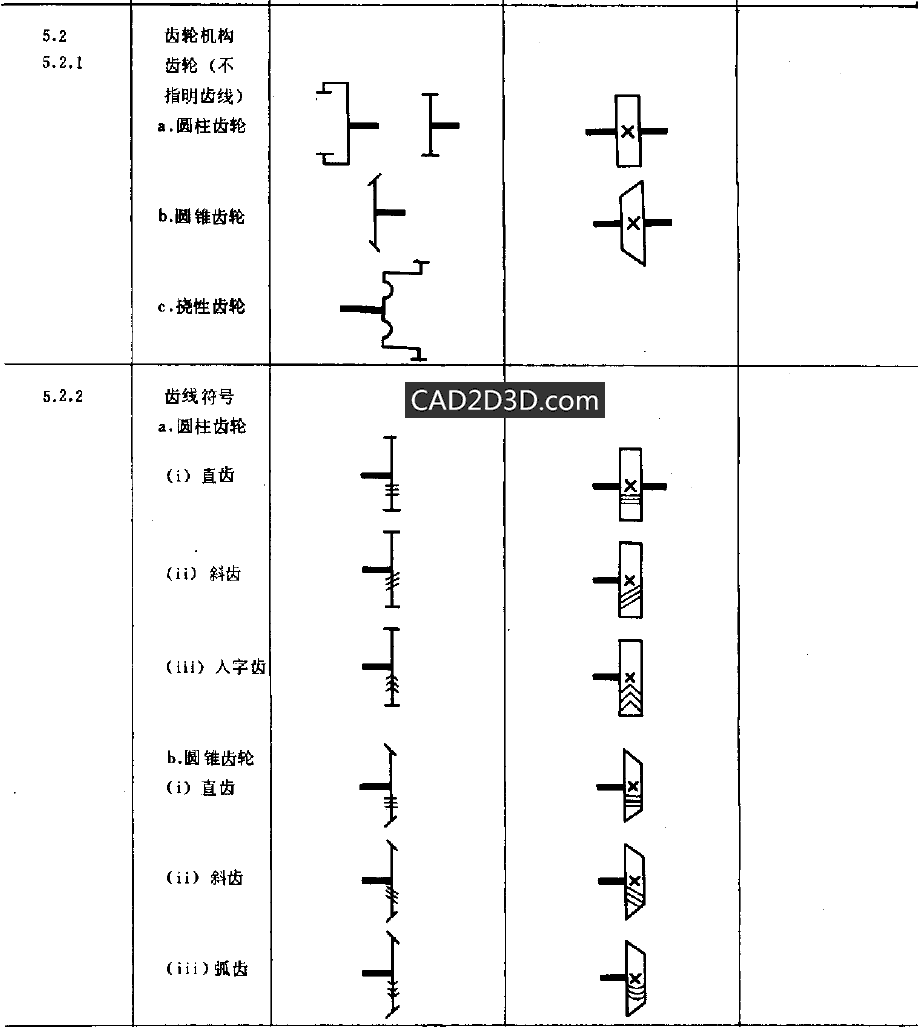

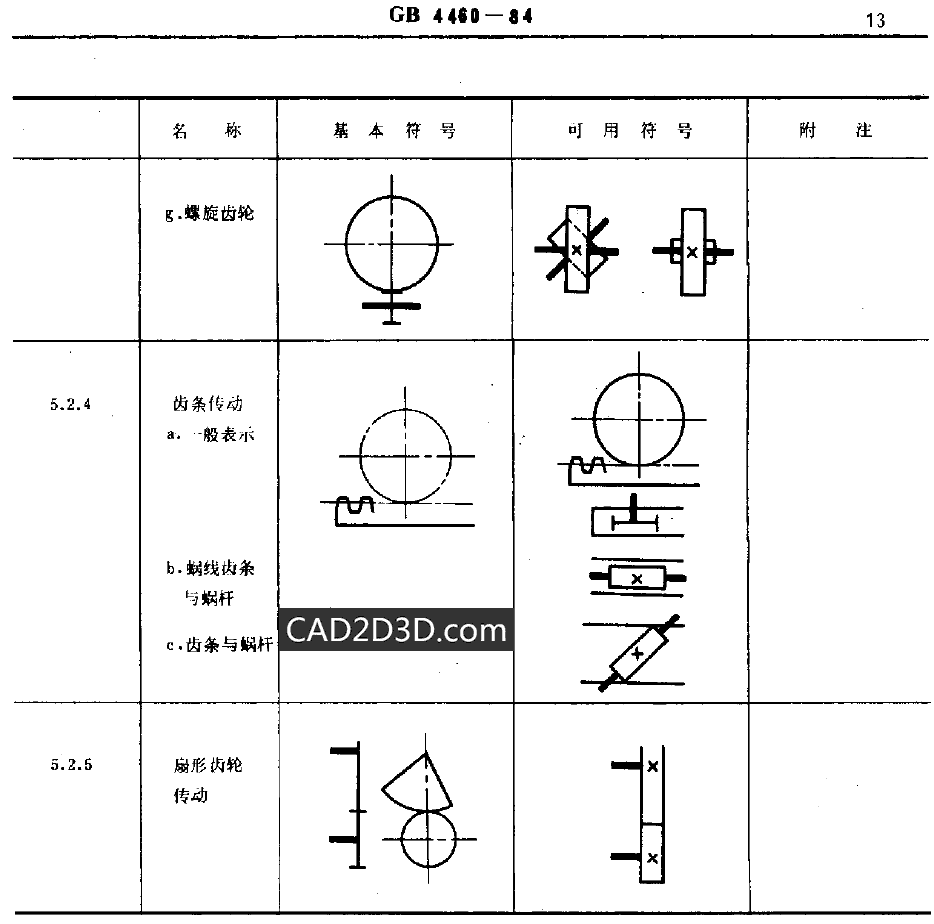

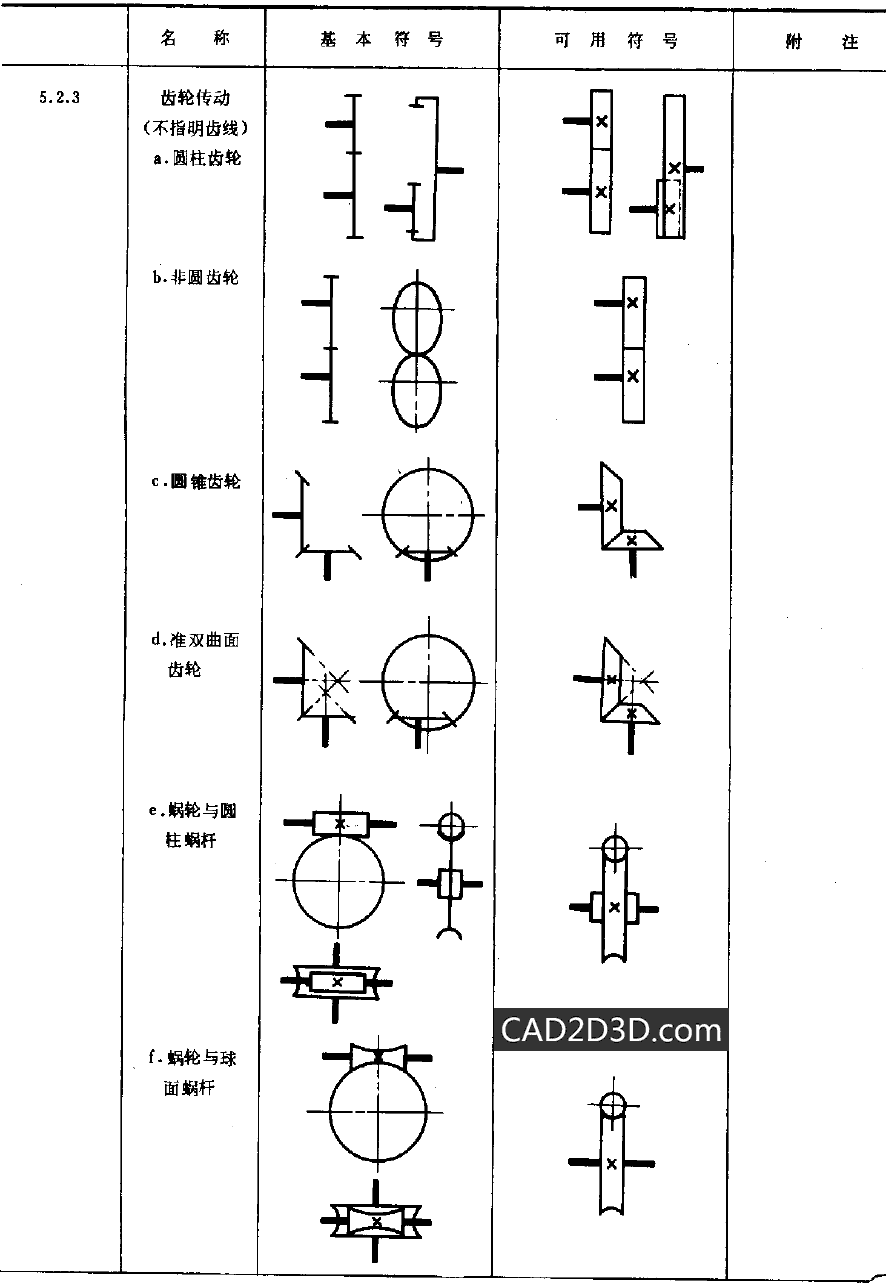

下面是国标中规定的与齿轮相关的机构运动简图常用符号（摘自GB4460-1984 机械制图机械运动简图符号 点击这里免费下载）

GB4460-1984下载链接: https://pan.baidu.com/s/1i32Dt37VlE0Me8BgKHhPVw 提取码: e9ac
