由单向离合器转换直线运动的回转运动机构
由 单 向 高 合 器 转换 直线 运动 的 回转 运动 机 构
4-25
动力 : 气压
动作 角度 ，0 "~360"”
载荷 : 82

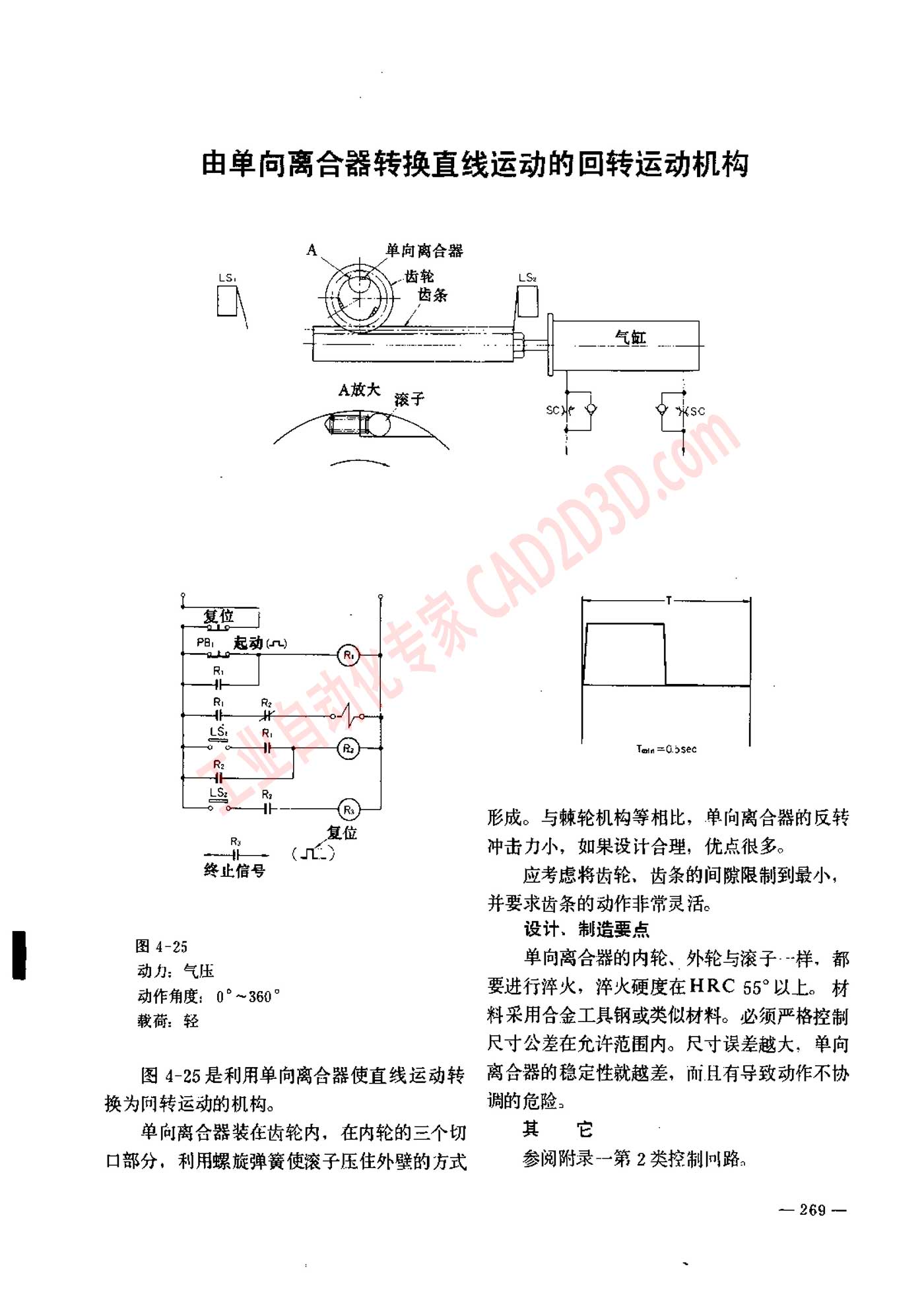

图 4-25 是 利用 单 向 离合 器 使 直线 运动 转
换 为 回转 运动 的 机 构 。
单 向 离合 器 装 在 齿轮 内 ， 在 内 轮 的 三 个 切
口 部 分 ， 利 用 螺旋 弹簧 使 深 子 压 住 外 壁 的 方式
Tain =0.05€C
形成 。 与 琼 轮机 构 等 相 比 ， 单 向 离合 器 的 反 转
冲击 力 小 ， 如 果 设 计 合 理 ， 优 点 很 多 。
应 考虑 将 齿轮 ， 齿 条 的 间隙 限制 到 最 小 ，
并 要 求 些 条 的 动作 非常 灵活 。
设计 、 制 造 要 点
单 向 离合 器 的 内 轮 、 外 轮 与 滚 子 … 样 ， 都
要 进行 济 火 ， 注 火 硬度 在 HRC 55° 以上。 材
料 采用 合金 工具 钢 或 类 似 材料 。 必 须 严格 控制
尺寸 公差 在 允许 范围 内 。 尺 寸 误差 越 大 ， 单 向
离合 器 的 稳定 性 就 越 差 ， 而 且 有 导致 动作 不 协
调 的 危险 。
其 它
参阅 附录 一 第 2 类 控制 加 路。
