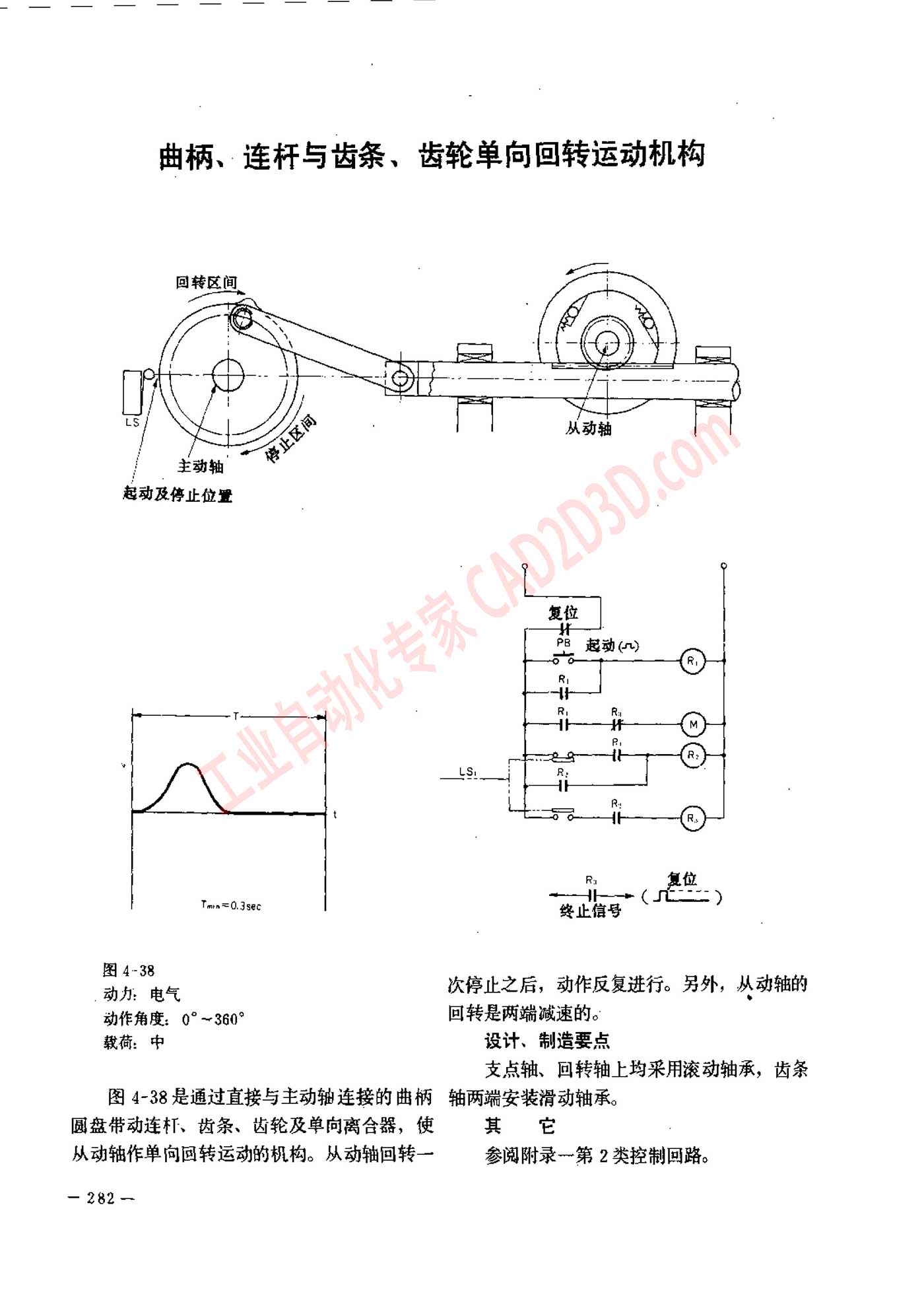

曲柄、连杆与齿条、齿轮单向回转运动机构
HiE. EFS R, BREREFEHHE
主动 轴 、
起 动 及 停止 位 置
Tmm=0.3sec
图 4-38
动 失 电气 次 停止 之 后 ， 动 作 反 复 进行 。 另 外 ， 丛 动 轴 的
动作 角度 : 0? ~360* 回转 是 两 端 减速 的 。
载荷 : 中 设计 、 制 造 要 点
支点 轴 、 回 转轴 上 均 采 用 滚动 轴承 ， 齿 条
图 4-38 是 通过 直接 与 主动 轴 连 接 的 曲柄 “ 轴 两 端 安装 滑 动 轴承 。
圆 盘 带 动 连 杆 、 贞 条 、 具 轮 及 单 向 离合 器 ， 使 其 €
从 动 轴 作 单 向 回转 运动 的 机 构 。 从 动 轴 回 转 一 参阅 附录 一 第 2 类 控制 回路 。
