不脱出螺钉结构及防脱原理

1.0 不脱出螺钉原理

通过增加一段小径螺杆,依靠小径螺杆将螺钉挂在连接件上(或者通过卡套、卡簧),防止螺钉脱落。螺钉结构本身并不具备防止脱落的功能,螺钉的防脱落功能是靠与被连接件之间的连接方式来实现的,即通过一定结构将螺钉的小径螺杆卡在被连接件安装孔上来实现防止脱落的。

螺钉专题:http://www.cad2d3d.com/search.php?keywords=螺钉

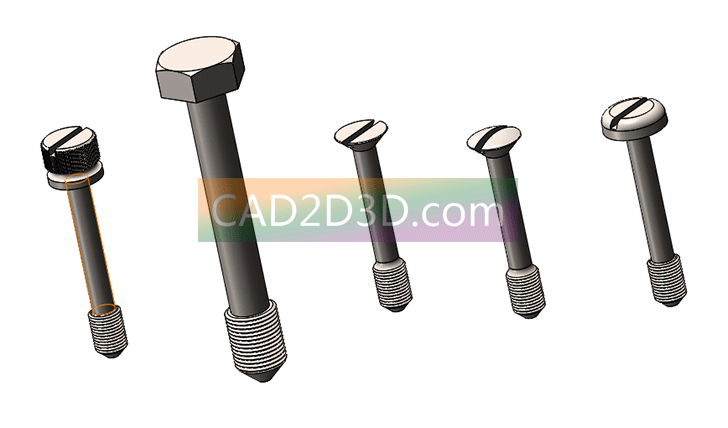

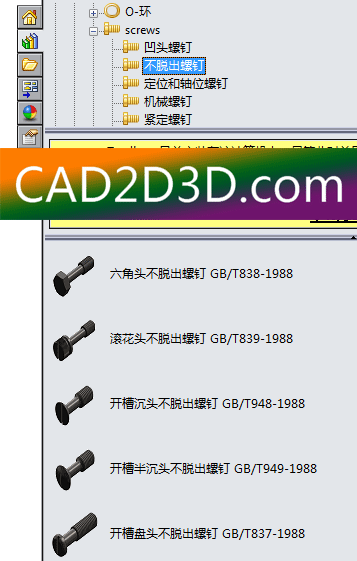

2.0 不脱出螺钉分类

  1. 开槽盘头不脱出螺钉 GB/T837
  2. 六角头不脱出螺钉 GB/T838
  3. 浪花头不脱出螺钉 GB/T839
  4. 开槽沉头不脱出螺钉 GB/T948
  5. 开槽半沉头不脱出螺钉 GB/T949

不脱出螺钉结构及防脱原理

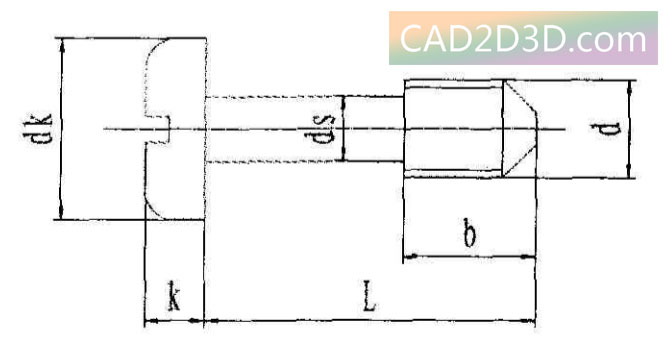

3.0 不脱出螺钉结构

不脱出螺钉前面是螺纹、中间是细的螺杆,巧妙利用细的螺杆来实现防脱落。

不脱出螺钉结构及防脱原理

不脱出螺钉结构及防脱原理

4.0 不脱出螺钉连接方式

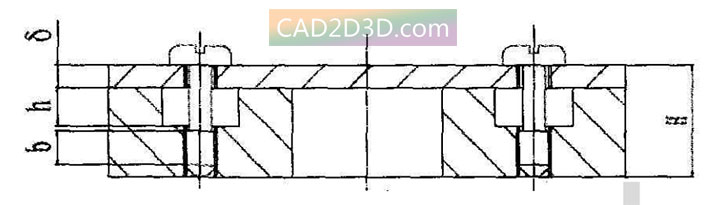

4.1 丝扣防脱

被连接件安装孔上装有与螺钉螺纹规格一致的螺纹,螺钉旋入后即被挂在连接件上,不会自然脱落。

不脱出螺钉结构及防脱原理

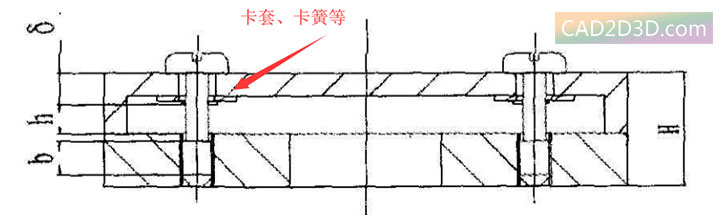

4.2 卡式防脱

被连接件安装孔大于螺杆外径,螺钉通过弹性卡套、弹簧挡圈或卡簧卡在被连接件上,如不拆卸弹性卡套,螺钉无法从被连接件孔中脱出,实现防脱功能。

不脱出螺钉结构及防脱原理
