表面粗糙度参数值、加工方法及选择以及与配合精度相适应的最低表面粗糙度

表面粗糙度选型说明 pdf 下载地址:页面底部下载地址

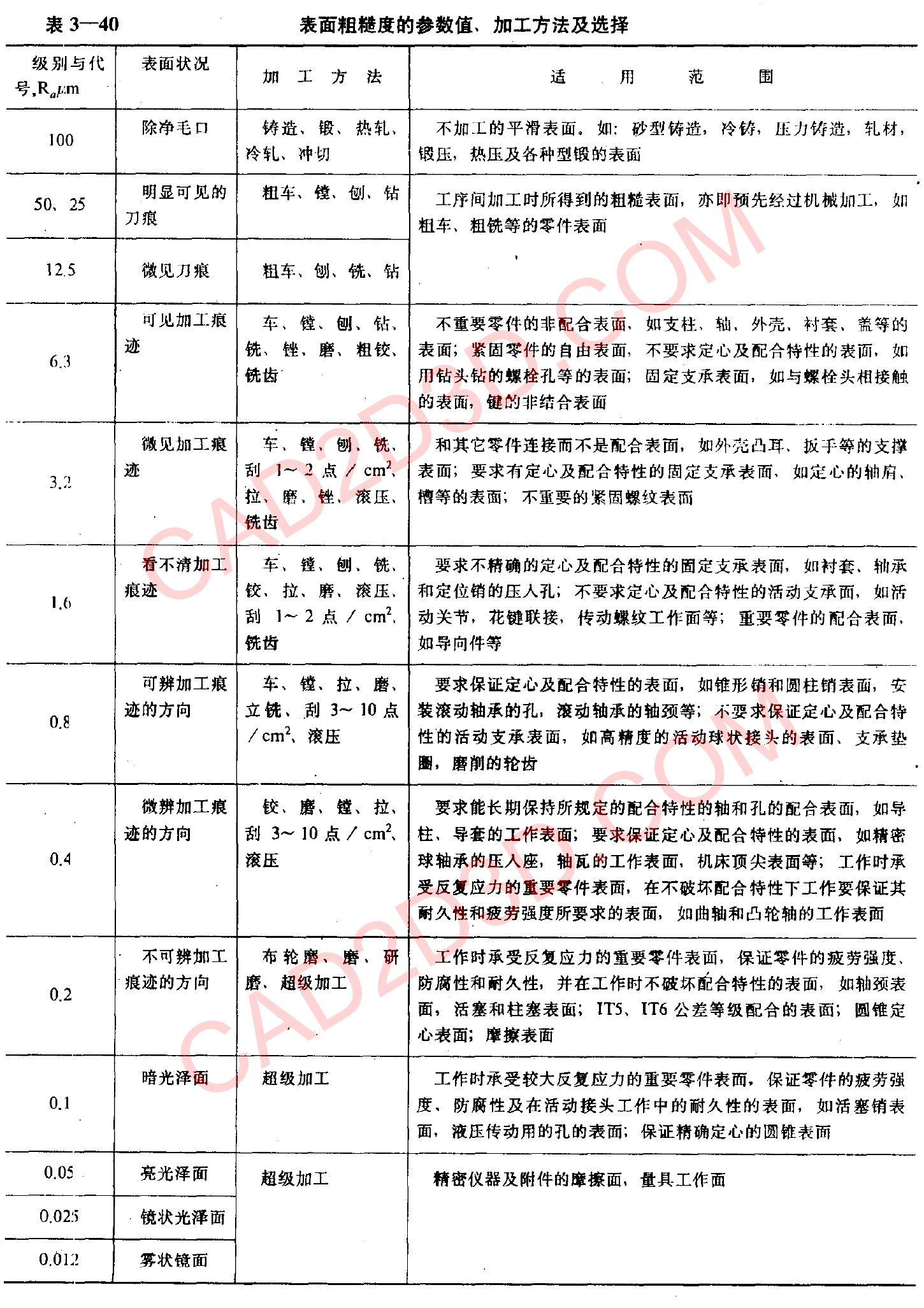

粗糙度值对应的加工方法,以及配合类型要求的最低粗糙度值。

比如图纸上常见的Ra3.2,代表表面状况为微见加工痕迹,加工方法有车、镗、刨、铣、刮1~2点/㎡、拉、磨、挫、滚压、铣齿,使用范围:和其他零件连接而不是配合表面,如外壳凸耳、扳手等的支撑表面;要求由定心及配合特性的固定支承表面,如定心的轴肩、槽等表面;不重要的紧固螺纹表面。

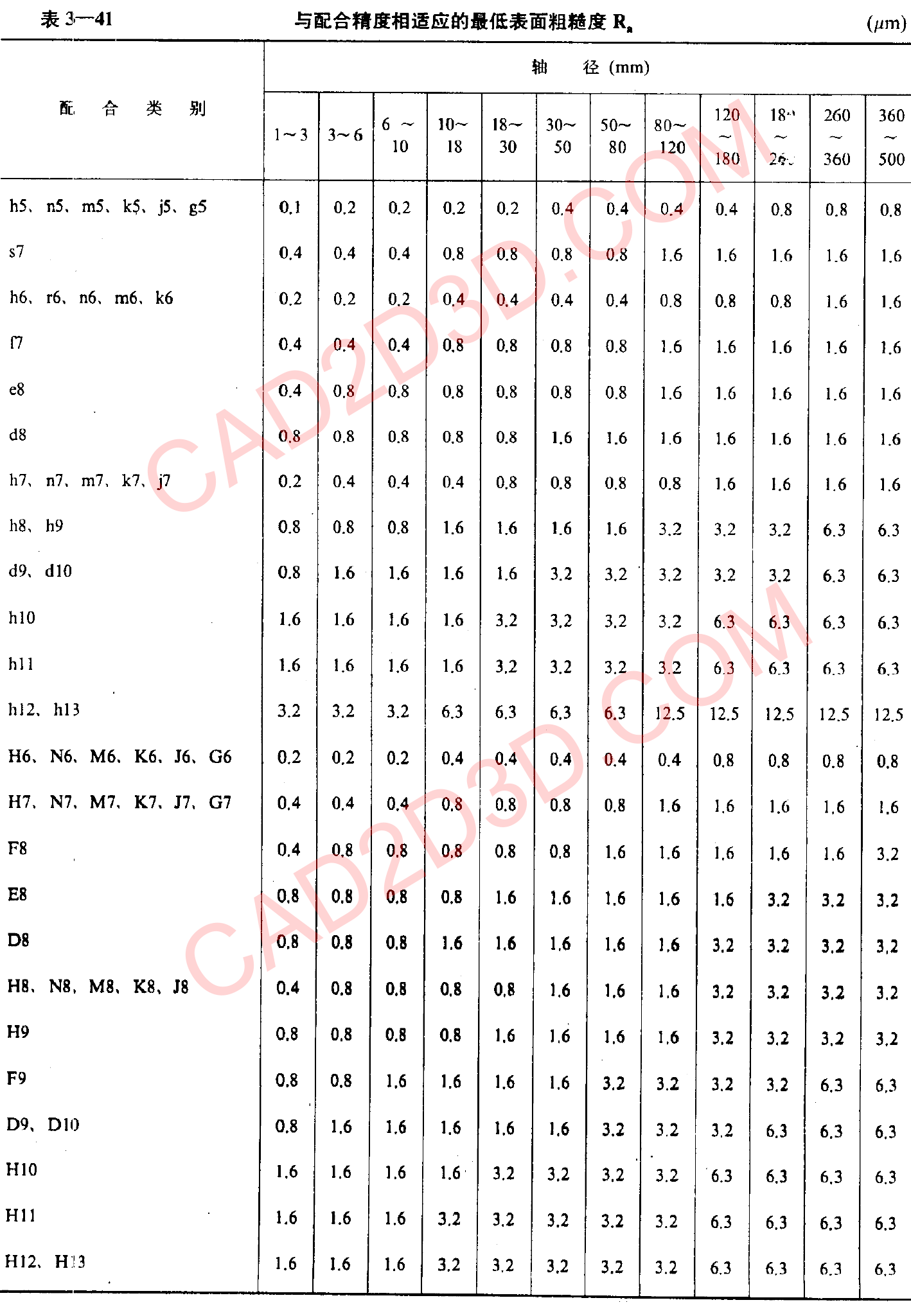

比如50~80mm范围内的轴孔配合,轴f7要求粗糙度≤0.8,孔H7要求粗糙度≤0.8。

表面粗糙度参数值、加工方法及选择以及与配合精度相适应的最低表面粗糙度

表面粗糙度参数值、加工方法及选择以及与配合精度相适应的最低表面粗糙度

转载请注明文章作者:江苏一棵树   原文链接:http://www.cad2d3d.com/post-1169.html

作者:江苏一棵树   专业等级:工程师   寻求专业解答(200元/小时)
工业自动化方案结构工程师。 更多江苏一棵树详细信息
