2017版美标管道法兰和法兰管件标准 ASME B16.5 Pipe Flanges and Flanged Fittings,使用尺寸范围NPS 1/2 至 NPS 24。
ASME B16.5 标准主要包括材质、螺栓、垫片、尺寸等内容。
下载链接:见页面底部下载地址

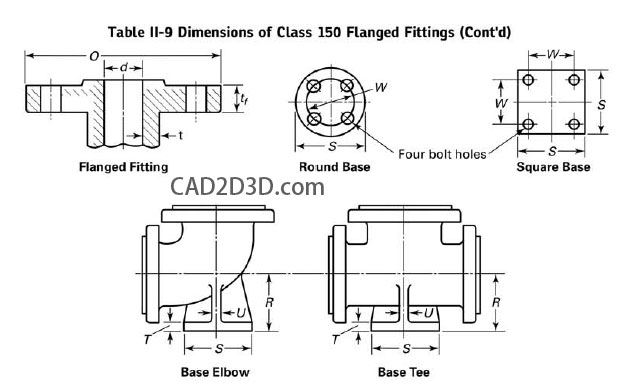

1. 法兰管件结构形式见下图:
2. 法兰凸起高度
Class150 和 Class300的高度是2mm,大于等于Class400的是7mm。
3. 法兰斜面尺寸
斜面钝边厚度2mm±1mm。
4. Class150法兰尺寸
5. Class300法兰尺寸
