根据介质成分的不同，一般将除尘分为油雾烟气净化和烟气粉尘净化两种。

1. 油雾烟气净化

1.1 油雾烟气净化概述

在车、铣、钻、磨等金属加工过程中，由于金属切削液的使用，会在空气中形成大量的油雾颗粒，危害员工的身体健康，使得火灾隐患大大增加，带油雾的空气排出车间，还会对环境造成污染。

机加工切削液（乳化剂）

1.2 油雾烟气净化案例

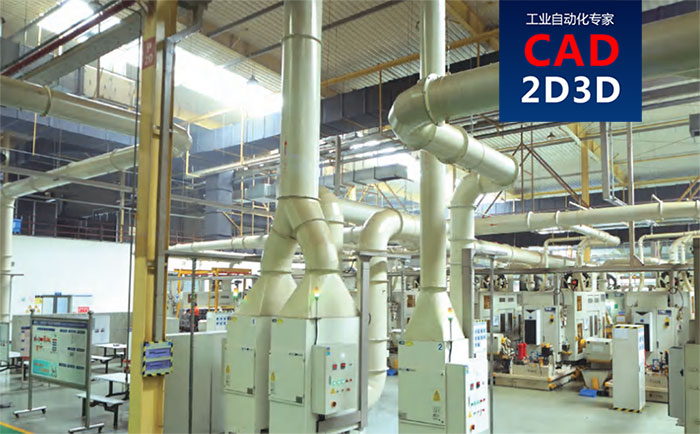

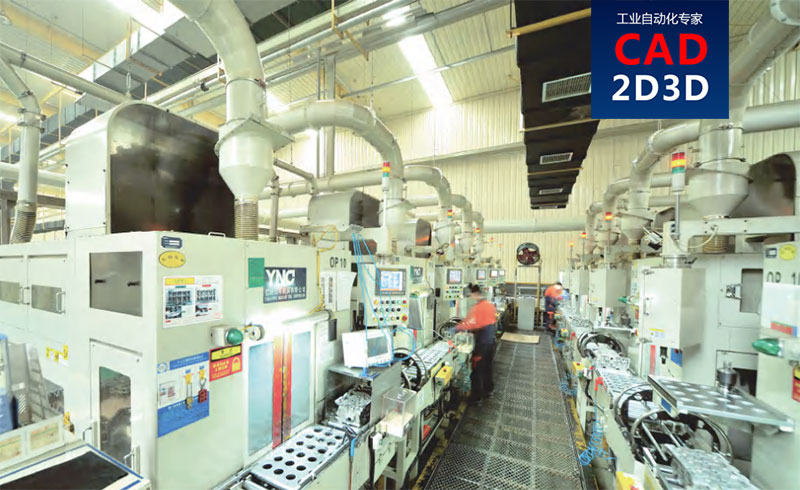

机加工车间油雾烟气净化系统

油雾净化器适用于加工中心、车加工工厂、磨加工工厂、热处理车间、滚齿/铣齿/磨齿加工机、雕铣加工、电火花EDM、高速冲压等行业。

机加工车间油雾烟气净化系统

1.3 油雾烟气净化解决方案

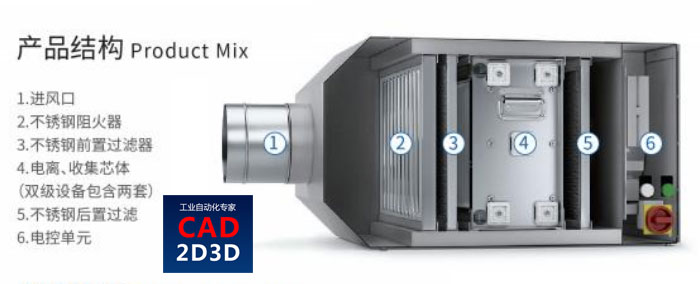

1.3.1 静电式油雾净化器

高压电离、收集芯体，无耗材，可收集粒子小至0.01微米，常用于水基和油基切削液。

最大风量500~7000m³/h，总功率0.2~2.5kW。

1.3.2 自清洗静电式净化器

最大风量3500~21000m³/h。

主要应用于压铸工序油雾收集净化，采用静电式过滤，设备无耗材，带自清洗功能。

1.3.3 机械式油雾净化器

最大风量1000~4000m³/h。

适用于水性切削液（乳化液）场合使用。

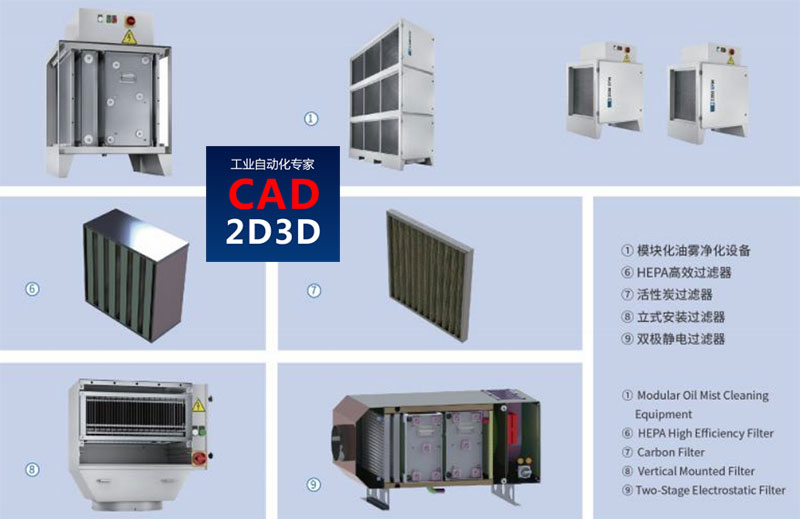

1.3.4 功能件

功能件

2. 烟气粉尘净化

2.1 烟气粉尘净化概述

焊接打磨过程中会产生大量的烟气粉尘，烟尘是一种十分复杂的物质，已在烟尘中发现的元素多达20种以上。

焊接烟气粉尘

切割烟气粉尘

焊接烟尘中的主要有害物质为氧化铁，二氧化硅，氧化锰等，粒径一般在0.1-lum之间，然而通常粒径≤2.5um的粉尘就会沉降于人体肺泡中，粉尘进入人体后肺会受到严重伤害甚至病变，相关疾病发病率会增高，比如冠心病、气管炎等；同样打磨过程中虽然粉尘粒径偏大，多数以PM10形式存在空气中，但是会弥漫于整个工作场所，不仅有害身体健康，同时严重影响环境，导致工作效率下降，增加作业人员安全隐患。

2.2 烟气粉尘净化应用案例

焊烟除尘系统适用于各种机加工行业的焊接、打磨场所。

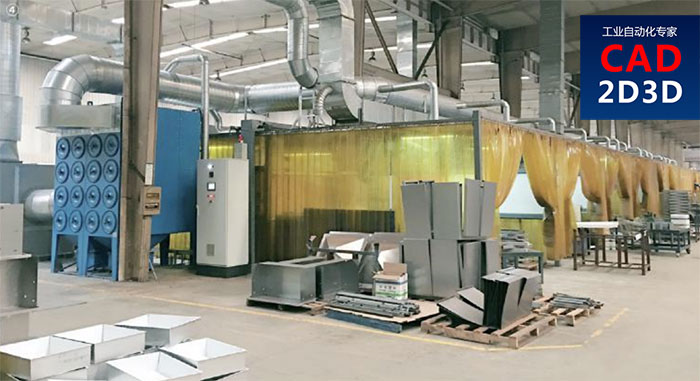

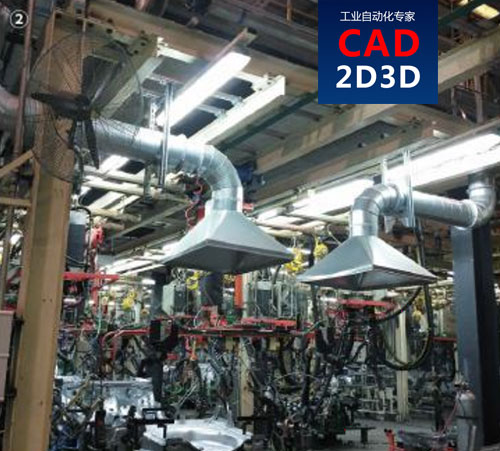

焊接烟尘净化系统

焊接烟尘净化系统

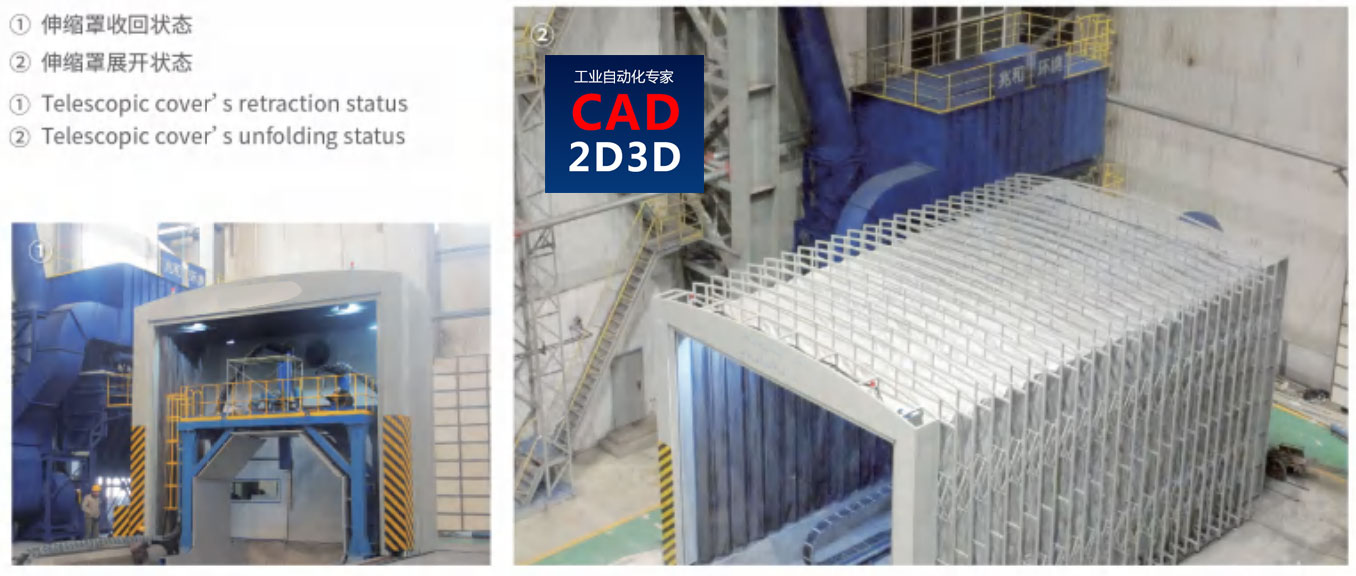

案例：大厚度火焰切割除尘可伸缩型捕集系统，采用伸缩罩。

2.3 烟气粉尘净化解决方案

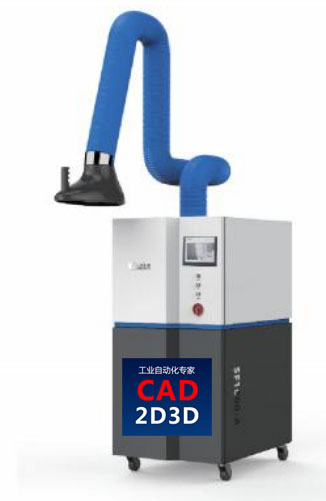

2.3.1 移动式焊烟净化器

移动式焊接烟尘净化器是专为治理焊接作业时产生烟尘,粉尘、有毒气体而开发的一款工业环保设备,适用于局部焊接烟尘处理的一种节能、环保、经济型焊烟净化器,使其在不同的工作地点移动更方便,更灵活。

高效的离心风机设计，强劲吸力，吸气臂长期悬停自如，耐高温，抗腐蚀，不易破损。

最大风量1000~2000m³/h，电机功率1.2~2.2kW。

2.3.2 脉冲滤筒除尘一体机

2.3.3 滤筒除尘过滤段

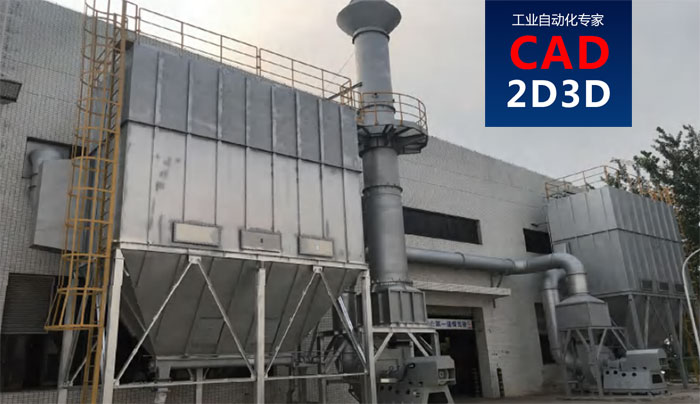

2.3.4 袋式除尘过滤段

含尘气流被吸入除尘器后，细微粉尘颗粒聚积在滤袋表面形成层“粉饼”，进一步提升过滤效率。

干净空气穿过滤袋后到达出口。当需要清灰的时候,清灰控制仪发出指令控制脉冲阀,使用高压低量的压缩空气对滤袋进行喷吹。

压缩空气可使用定时或定压差的方式对滤袋进行喷吹清灰,迫使滤袋表面的粉尘落入灰斗。

布袋式除尘特点：

1. 模块设计,尺寸型号多样化
2. 滤料材质和滤袋尺寸多种选择
3. 通过在/离线清灰连续运行
4. 结构坚固,性能可靠
5. 气流分布组织合理,除尘效率捉高,运行压力降低6.低设备阻力降低了运行成本
6. 过滤效率超过99.95%
7. 安全设施完备
8. 气包模块化设计
9. 顶置压缩空气部件,易于维护
10. 智能喷吹控制仪能调节脉冲清灰时间和间隔12.防爆设计(可选)

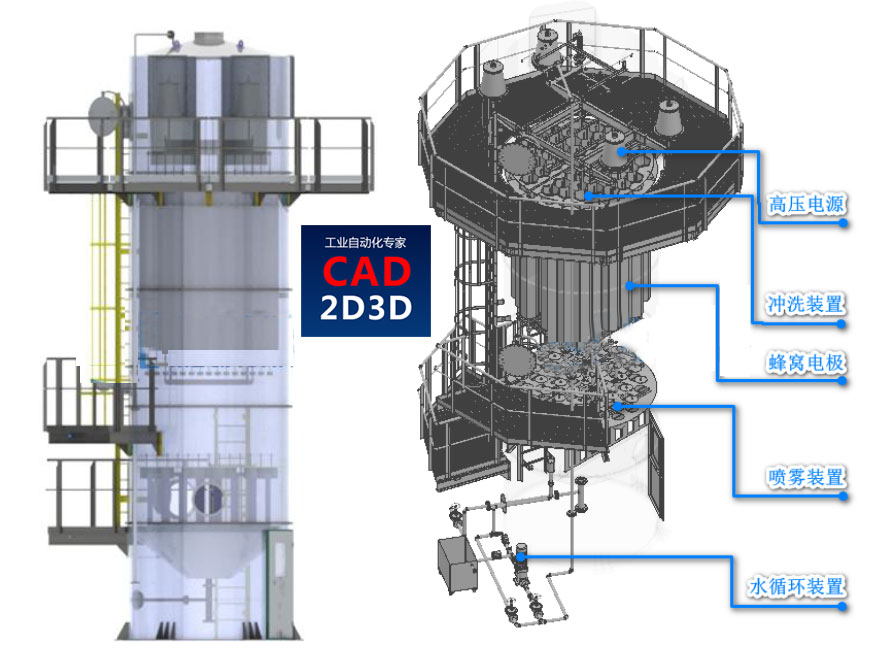

2.3.5 管式湿式静电净化器

适用于热锻造﹑热处理工艺烟气净化，具备连续或间断冲洗清灰能力,可处理粘性烟尘、石墨粉尘，也可用于电解铝厂烟气净化、焦炉烟气净化、酸洗槽酸雾处理.VOCs前端处理、钢厂烟气环保处理等，可实现烟气集中处理。

参考文献：兆和
