钢板切割常用工具有激光切割机、高速圆盘锯床、等离子切割机。
1. 激光切割机
根据激光功率及钢材材质,激光切割机切割钢材的最大厚度一般≤25mm。
| 激光器 | Fiber3300 | Fiber4200 | Fiber6000 | Fiber8000 | Fiber10000 | Fiber12000 |
| 功率(W) | 3300 | 4200 | 6000 | 8000 | 10000 | 12000 |
| 功率调整范围(W) | 330-3300 | 420-4000 | 600-6000 | 800-8000 | 1000-10000 | 1200-12000 |
| 波长 | Fiber | Fiber | Fiber | |||
| 最大板材加工厚度 | ||||||
| 碳钢 | 20 | 20 | 22 | 25 | 25 | 25 |
| 不锈钢 | 10 | 12 | 20 | 25 | 30 | 40 |
| 铝合金 | 10 | 12 | 20 | 25 | 30 | 30 |
| 黄铜 | 6 | 8 | 12 | 14 | 16 | 20 |

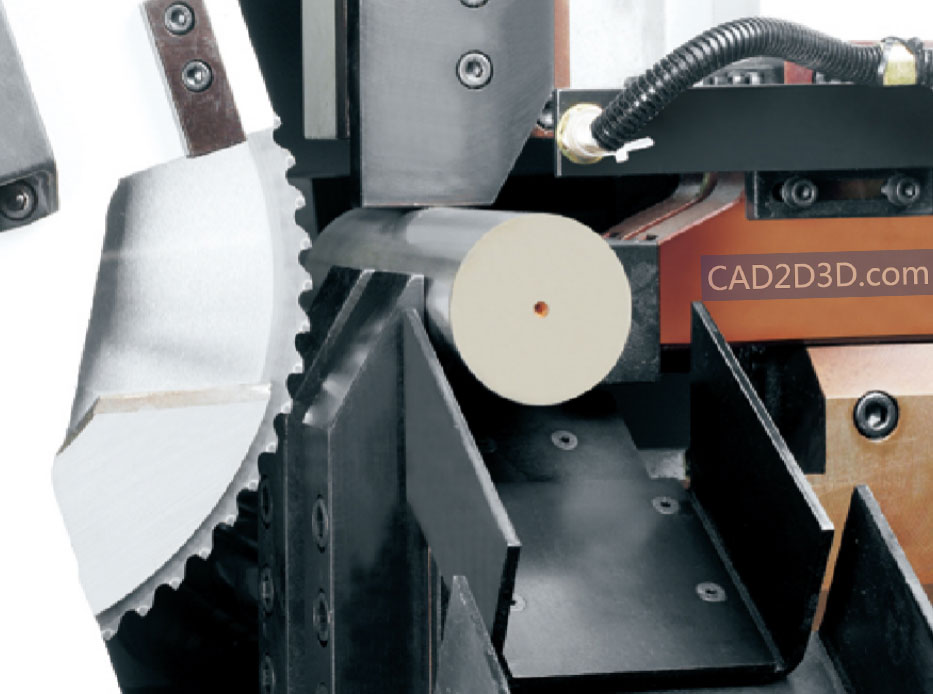

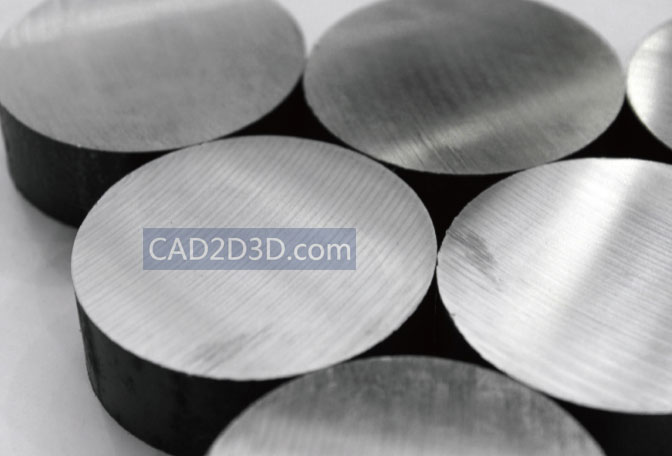

2. 高速圆盘锯
厚度超过25mm的钢板可采用圆盘高速锯切割。

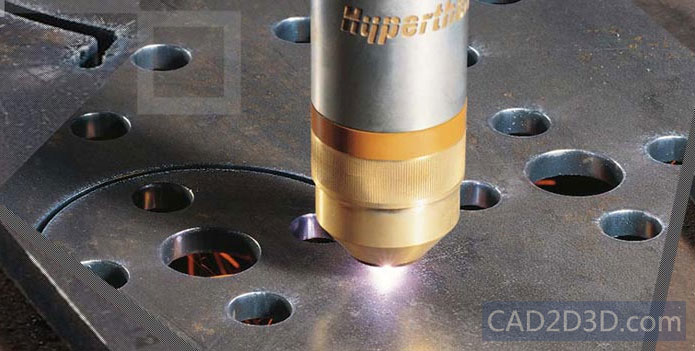

3. 等离子切割机
当金属板材超过20mm厚度时,等离子切割机比激光切割机更显优势。金属板材越厚,激光切割机加工所需要功率越高,设备采购成本也会大幅提高,因此在金属厚板材料加工过程中,综合加工成本、效率、效果等各方面考虑,数控等离子切割机是理想选择。
等离子切割机设备具有切割精度高、速度快的特点,切割后的工件无需二次加工。运用于各种金属板材,如碳钢、不锈钢、铝、低合金钢、铝合金,主要应用于冶金船舶、工程机械、电气设备、钢结构、钣金加工、桥梁建筑、模具、汽车、电梯、钢锅容器、铁路机车等制造业。
等离子切割机切割板材的厚度通常在1~50mm,最大80mm,切割速度 0-6m/min(根据电源功率及板厚)。

参考:
- 连云港三重机械有限公司:http://sanzchina.com/
- 华工激光切割机:https://www.farleylaserlab.cn/
作者:任鸟飞
转载请注明:
文章作者:任鸟飞,原文链接:https://www.cad2d3d.com/post-1052.html
