车床用标准动力卡盘的内部构造、卡紧原理和规格,日本北川kitagawa

车床动力卡盘,有2爪和3爪,内部采用楔形块结构,通过车床主轴内部拉杆,拉动楔形块,实现卡爪卡紧。

三爪卡盘专题:https://www.cad2d3d.com/search.php?keywords=三爪

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

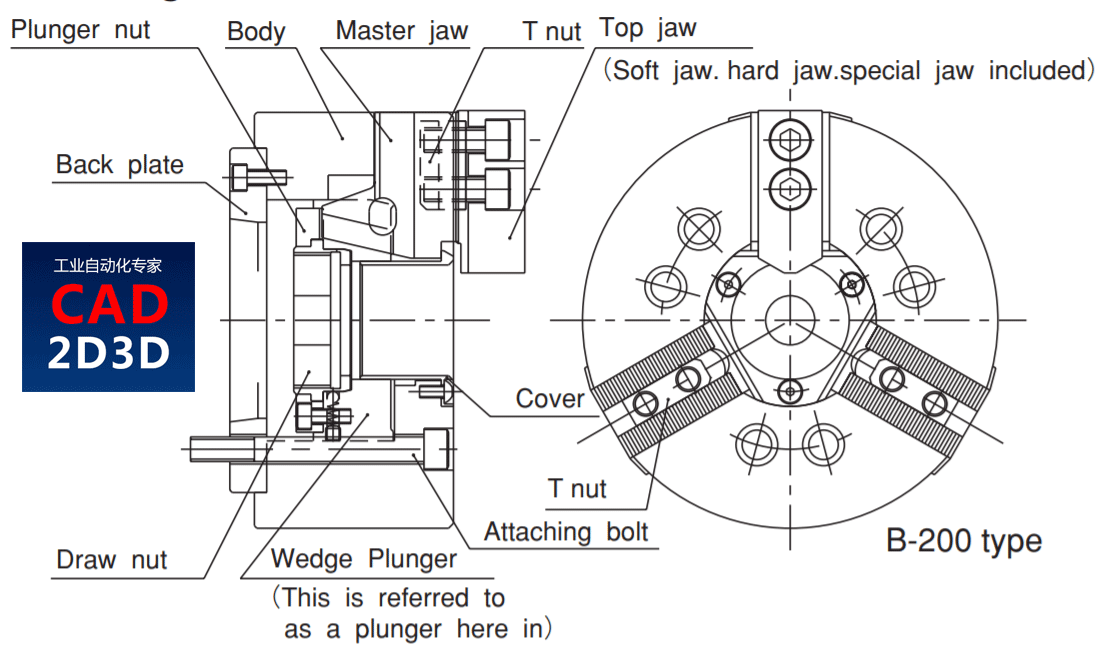

1. 车床卡盘内部构造图

车床动力卡盘主要由壳体、楔形主爪、楔形拉环、拉杆螺母等组成。拉杆螺母链接到拉杆上,拉杆另一端链接到回转油缸上,油缸拉动拉杆移动,拉杆带着楔形拉环移动,楔形拉环带着楔形主爪上下移动,最终实现工件的卡紧或松开。

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

车床用标准动力卡盘的内部构造、卡紧原理和规格,日本北川kitagawa

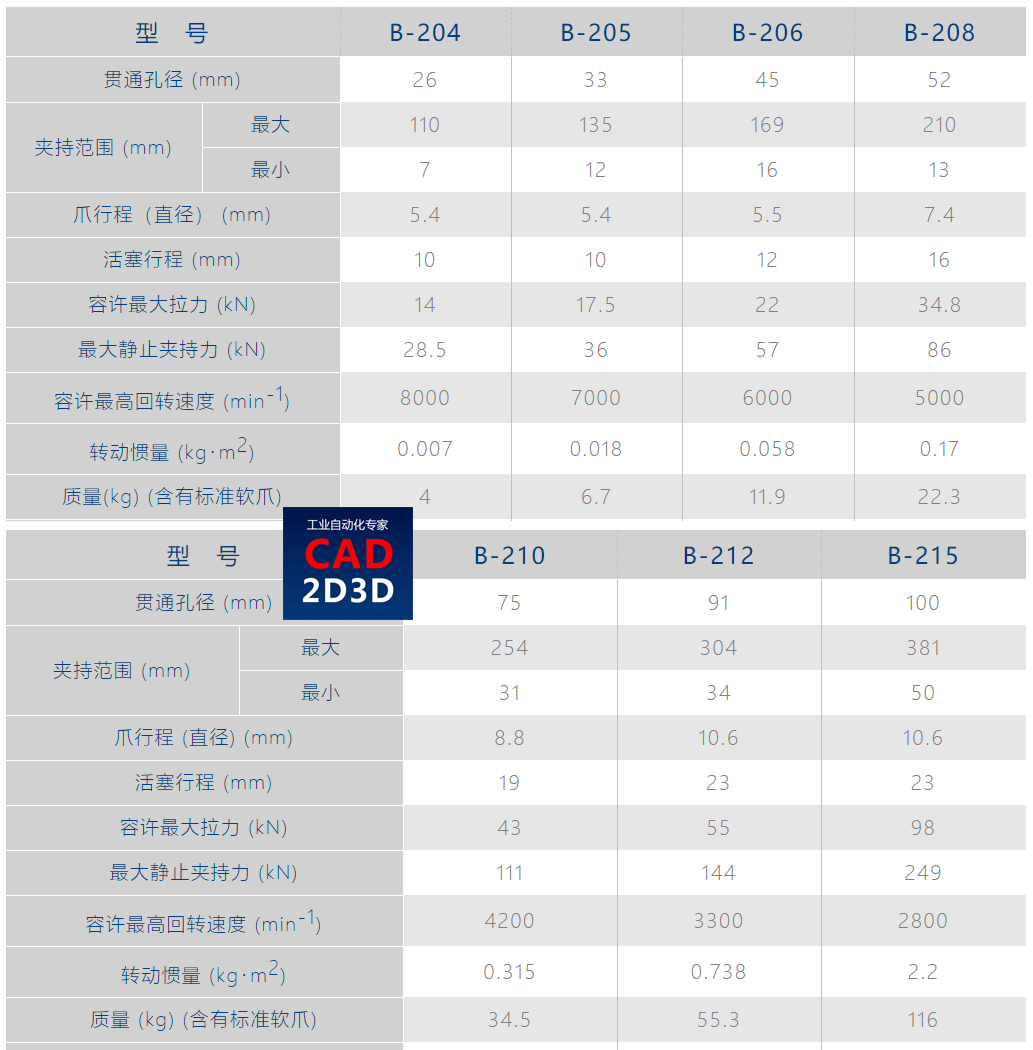

2. 车床动力卡盘的规格参数表(部分型号)

动力卡盘通径从26mm~100mm,最大静夹持力从28.5kN~249kN,爪行程从5.4~10.6(直径)。

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

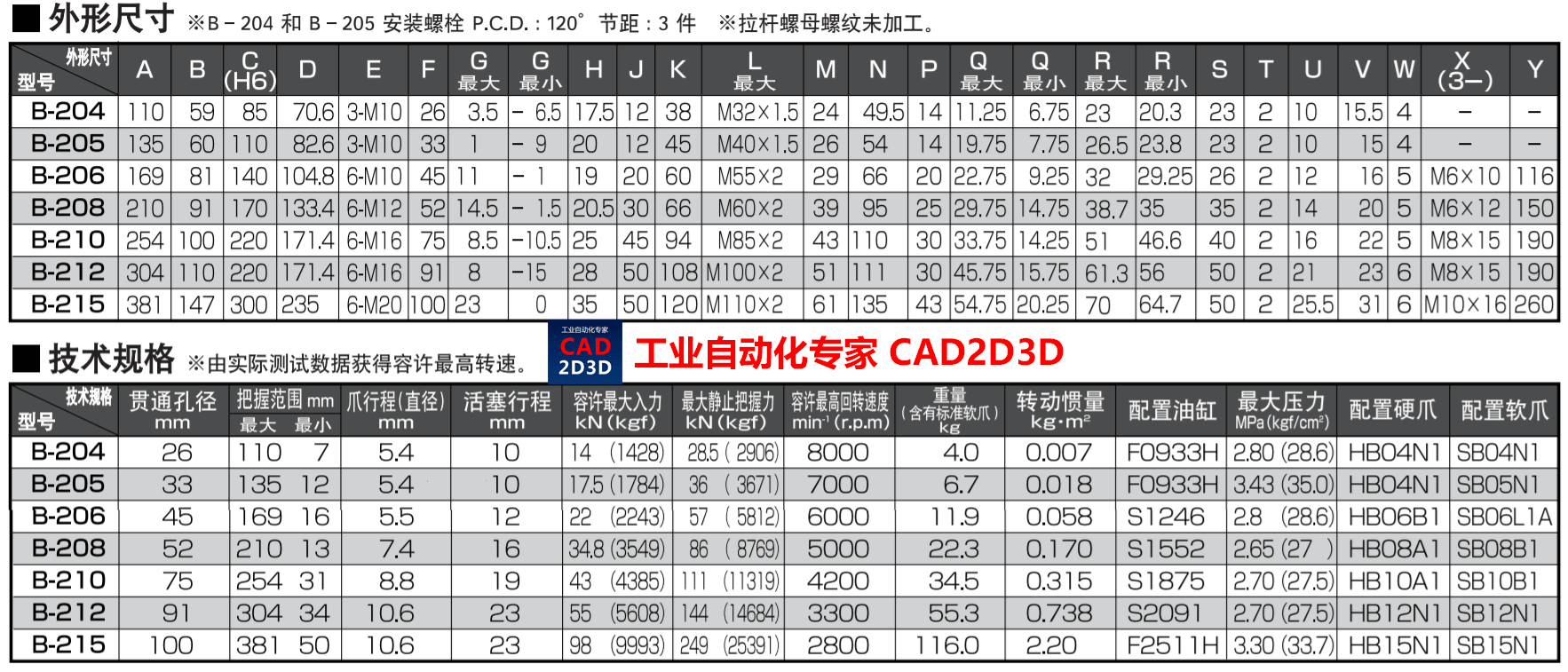

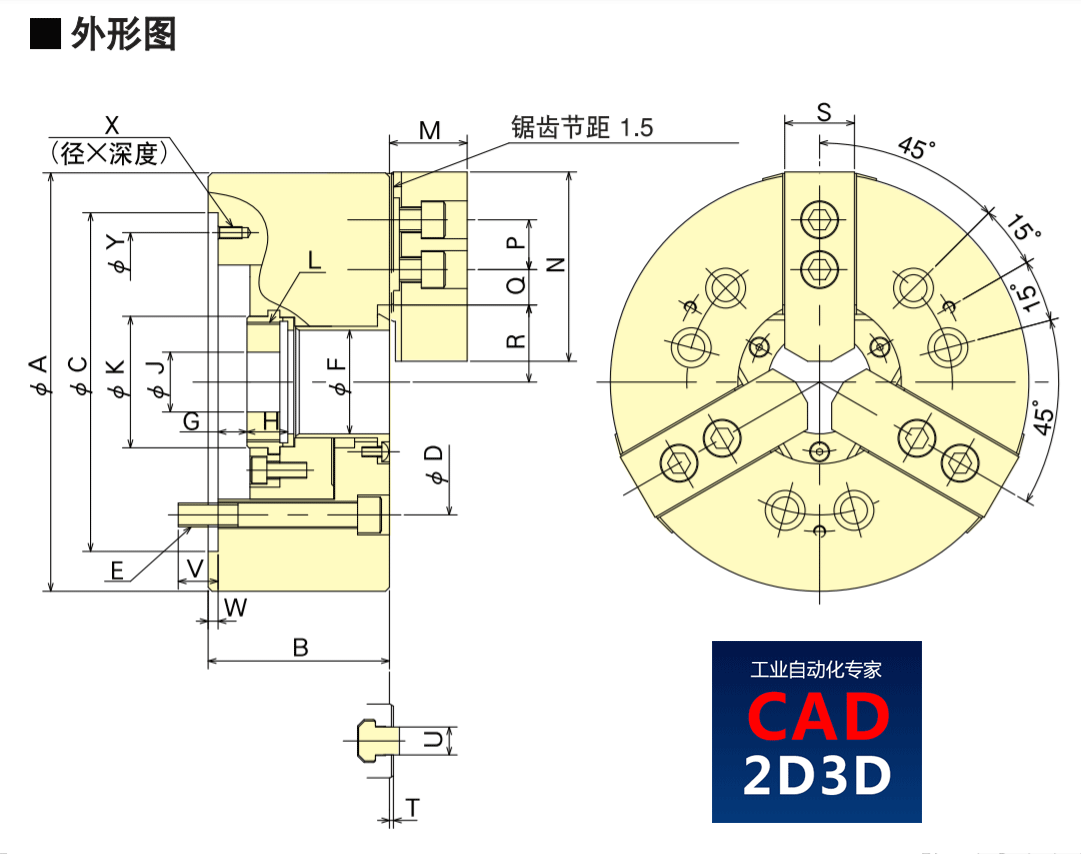

3. 车床动力卡盘的外形尺寸

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

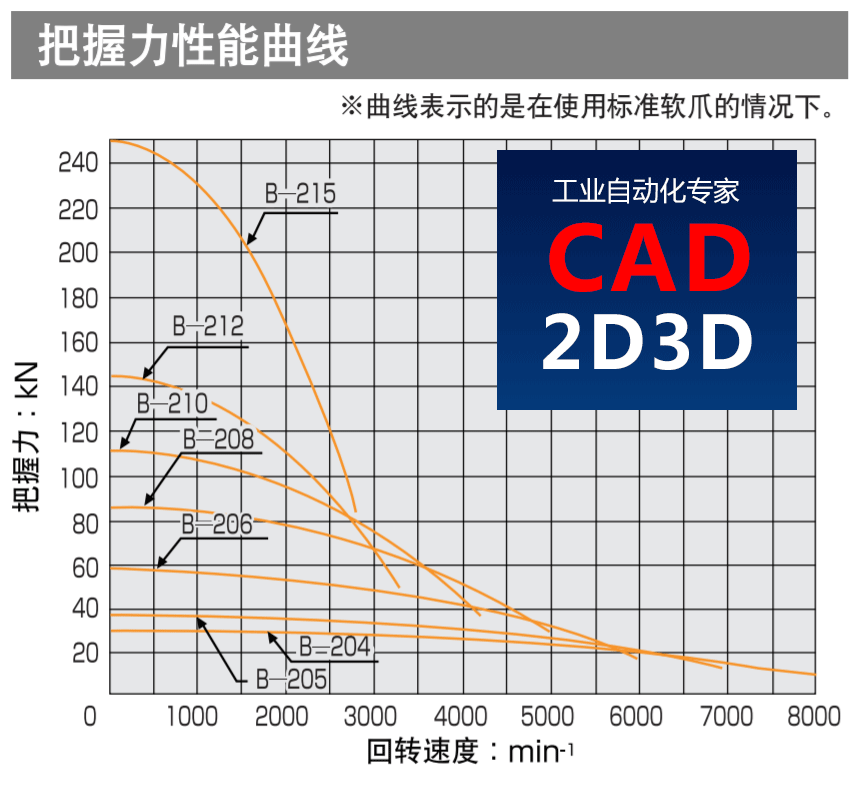

4. 车床动力卡盘夹持力性能曲线

动力卡盘的夹持力随着转速的增加而变小。

日本北川kitagawa车床用标准动力卡盘的内部构造、卡紧原理和规格

5. 车床动力卡盘安装示意

安装在车床主轴上,具体见下图2。

车床用标准动力卡盘的内部构造、卡紧原理和规格,日本北川kitagawa

参考文献:日本北川kitagawa
