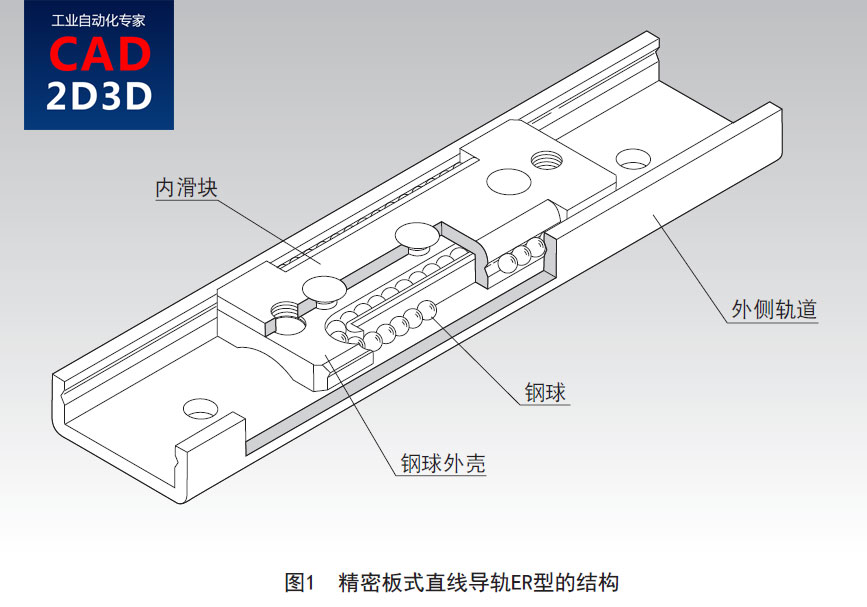

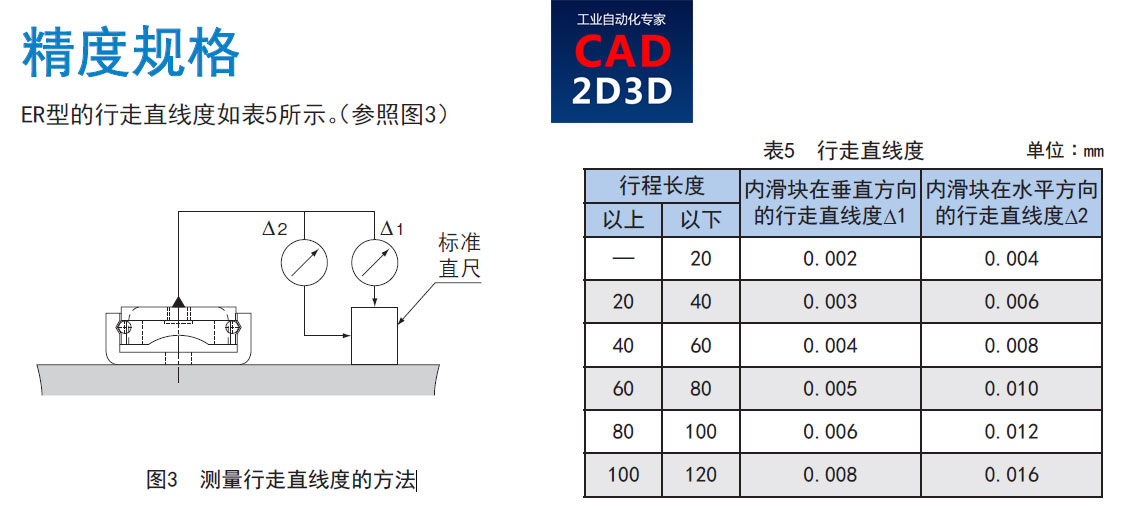

ER型是将不锈钢钢板经过精密成形、热处理以及磨削加工而成的滑动装置。其结构为钢球在外侧轨道与内滑块之间形成的V形沟槽之间滚动，从而使系统滑动。ER型为超薄轻量型装置，钢球在内滑块上装配的钢球外壳中循环，进行无限的直线运动。

此型号用途广泛,例如磁盘装置、电子设备、半导体制造设备、医疗设备、测量设备、绘图机以及复印机等。

1) 减少设计和装配成本

与在精密机械等使用的传统微型滚珠轴承相比,精密板式直线导轨的设计成本较低、装配工时较省,能实现高精度的直线导向。

2) 维持长期的稳定性

ER型为摩擦系数极低的钢球循环型滑动装置,可在长期间内维持稳定性能。

3) 轻量化、小型设计和高速响应性

外侧轨道和内滑块均由最薄的不锈钢板制造。

由于精密板式直线导轨重量较轻,因此惯性力矩小并具有优异的高速响应性。

参考文献：日本THK
