根据 GB/T 20801.1-2020 压力管道规范工业管道，压力管道分级如下：

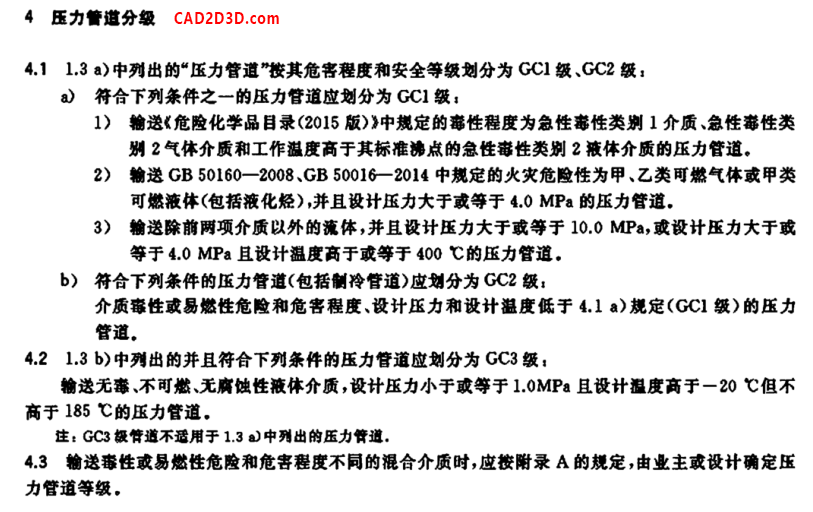

4 压力管道分级

41 1.3 a）中列出的“压力管道"按其危害程度和安全等级划分为GC1级、GC2级；

a 符合下列条件之一的压力管道应划分为GC1级：

1）输送《危险化学品目录(2015版)》中规定的毒性程度为急性毒性类别1介质、急性都性类别2气体介质和工作温度高于其标准沸点的急性毒性类别2液体介质的压力管道。

2）输送GB 50160—2008.GB 50016—2014中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化经),并且设计压力大于或等于4.0 MPa的压力管道。

3）输送除前两项介质以外的流体,并且设计压力大于或等于10.0 MPa,或设计压力大于或等于4.0 MPa且设计温度高于或等于400℃的压力管道。

b）符合下列条件的压力管道(包括制冷管道)应划分为GC2级:

介质靡性或易燃性危险和危害程度、设计压力和设计温度低于4.1 a）规定（CC1级）的压力管道。

4.21.3 b）中列出的并且符合下列条件的压力管道应划分为CC3级:

输送无毒、不可燃、无腐蚀性液体介质,设计压力小于或等于1.0MPa且设计温度高于一20℃但不高于185℃的压力管道。

注：GC3极管道不适用于1.3 a中列出的压力管道.

4.3 输送毒性或易燃性危险和危害程度不同的混合介质时,应按附录A的规定,由业主或设计确定压力管道等级。

LNG装车撬，设计压力1.7MPa，设计温度-196℃，易燃易爆，无毒，根据压力管道分级标准可知，LNG装车撬内部的压力管道属于GC2。
