阀组就是将几个阀组合在一起，将对成本，简化管路连接。

1. 表阀（一阀组）

表阀就是一阀组，就是一个简单的截止阀。一般用在压力表前侧，起通断作用。

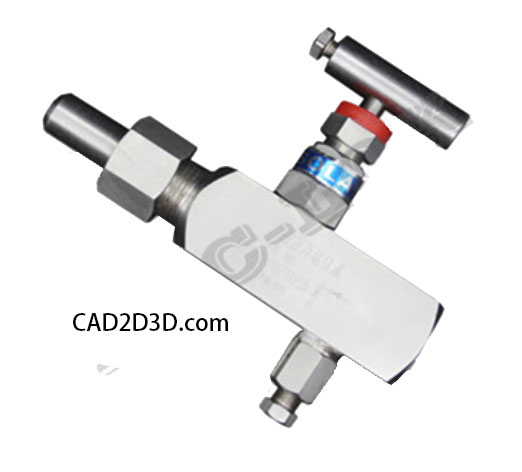

1.1 表阀外形结构

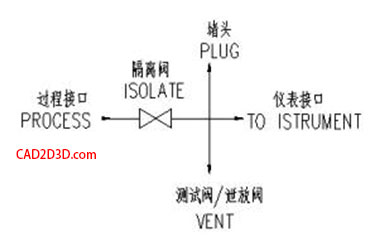

1.2 表阀工艺流程图

2 二阀组

二阀组由2个开关阀组成，其中一个是截止阀（开关或导通），另一个是排放（一般是污物、水、气），2阀组用在压力变送器（或压力表前端）。

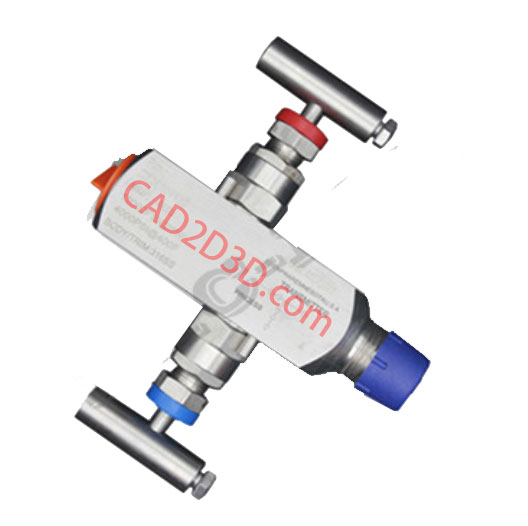

2.1 二阀组外形结构

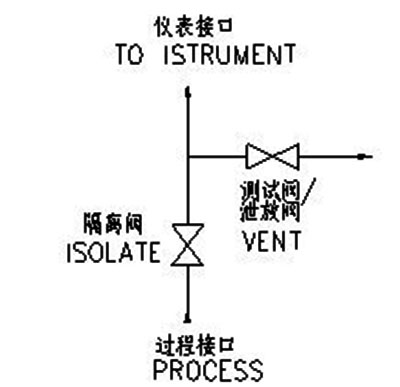

2.2 二阀组工艺管道流程图

3. 三阀组

三阀组用在差压变送器，高低压分别接入两个截止阀，中间的阀为平衡阀。在需要对表进行维护的时候，先把平衡法打开，在关闭高低压侧的截止阀。

三阀组是两个截止阀加中间的一个平衡阀（也是一个截止阀），那2个是高压侧及低压侧的截止阀（打开了，就将高压侧或低压侧的压力传递过去了），平衡阀打开的话，就将高压侧和低压侧联通了，一般是配合测差压的。

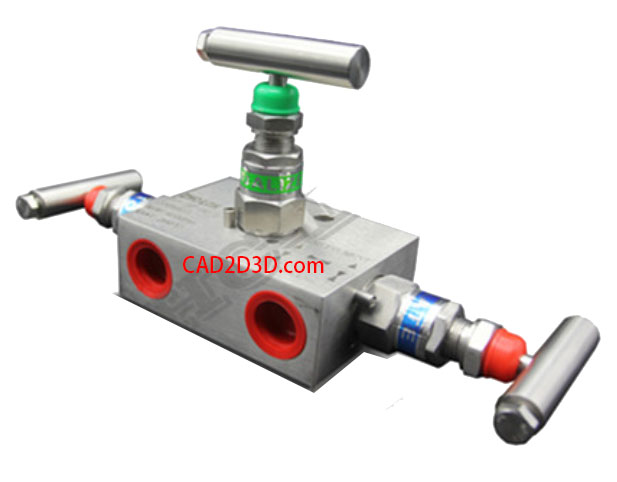

3.1 三阀组外形结构

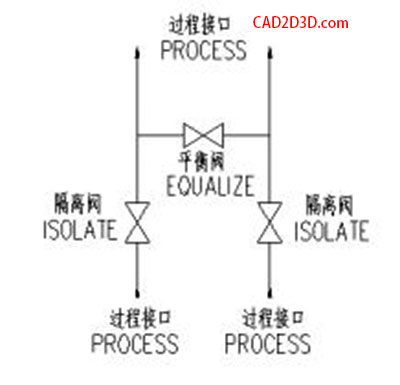

3.2 三阀组工艺流程图

4 五阀组

五阀组是在三阀组的基础上增加了2个排泄口，用途和三阀组类似。五阀组就是在三阀组的基础上分别给高低压侧加了排污阀(用途和二阀组的一样)。

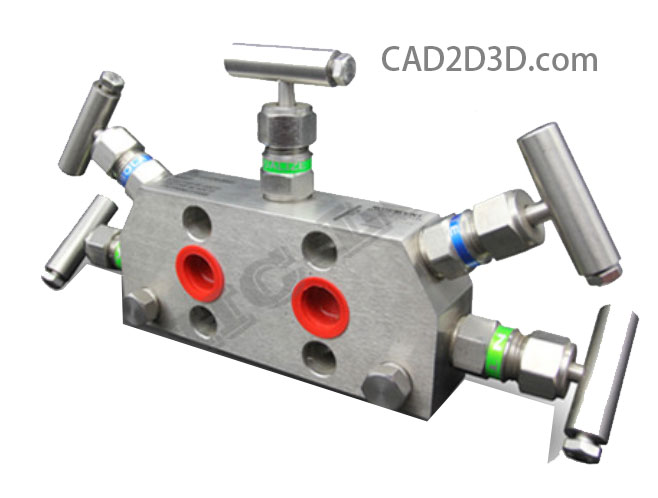

4.1 五阀组外形结构

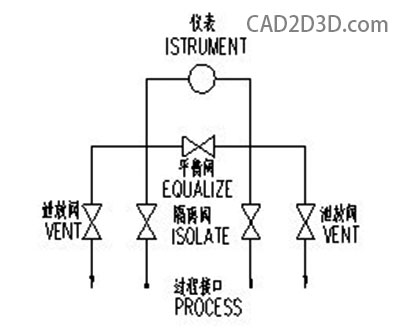

4.2 五阀组工艺流程图
