顶装(上装)球阀、侧装球阀的区别,顶装、侧装球阀选型原则

1 侧装球阀

侧装球阀的阀体是左右分体的,球体从侧面装入阀体内。

顶装(上装)球阀、侧装球阀的区别,顶装、侧装球阀选型原则

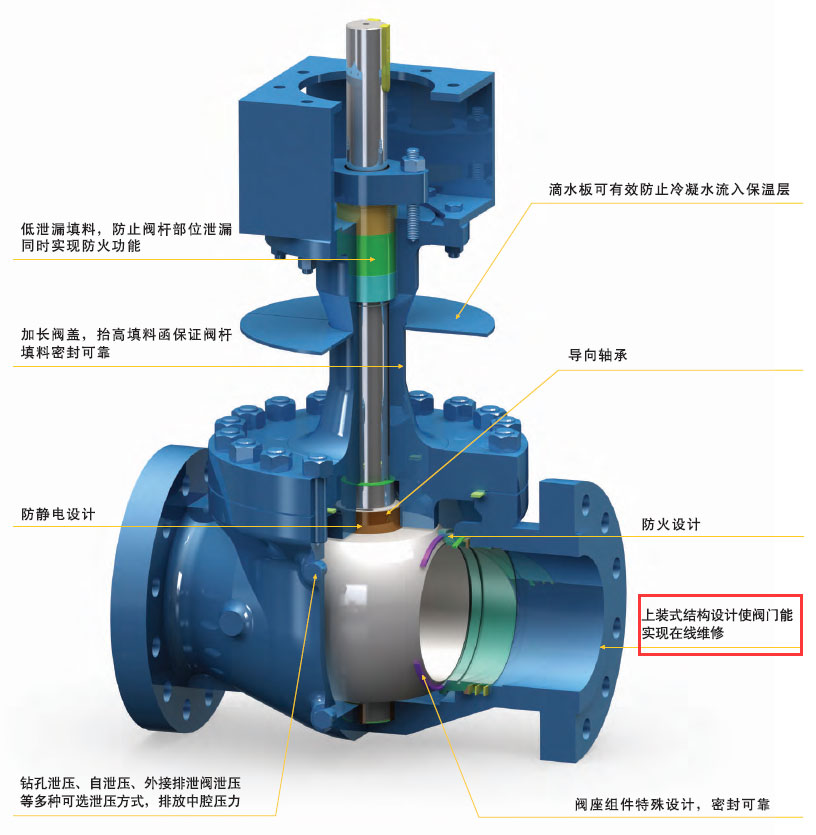

2 顶装(上装)球阀

顶装球阀的阀体是上下分体式的,球体从阀体上侧装入阀体内。

顶装(上装)球阀、侧装球阀的区别,顶装、侧装球阀选型原则

3. 顶装、侧装选型原则

顶装(上装)式球阀可以实现在线维修(阀门不用从管道上拆下来),而侧装球阀必须从管线上拆下来才可以打开左右两侧的阀体。

管道中间的焊接阀门(不好从管线上拆下来)最好选择上装球阀,法兰连接的球阀(可以从管线上拆下来)可以采用侧装球阀,管线末端的球阀(比如鹤管上用的球阀)可以选择侧装球阀。
