1 概述

CAMLOCK的规格首先在美国军事标准MIL-C-27487中规定(AA-59326),它们也由欧洲标准EN 14420-7(以前的DIN 2828)(Host fittings with clamp units Part 7: Cam locking couplings)定义。凭借简单的设计,CAMLOCK快速接头非常易于使用。

快速接头用在管道的快速连接,尺寸3/4"至4”,0.5"至2"的最大允许工作压力大概1.7MPa,2.5"至4"的最大允许工作压力大概1.0MPa,5"和6"的最大允许工作压力大概0.5MPa,最低使用温度-40℃,最高使用温度根据密封圈材质不同而不同(104.4~215.5之间)。

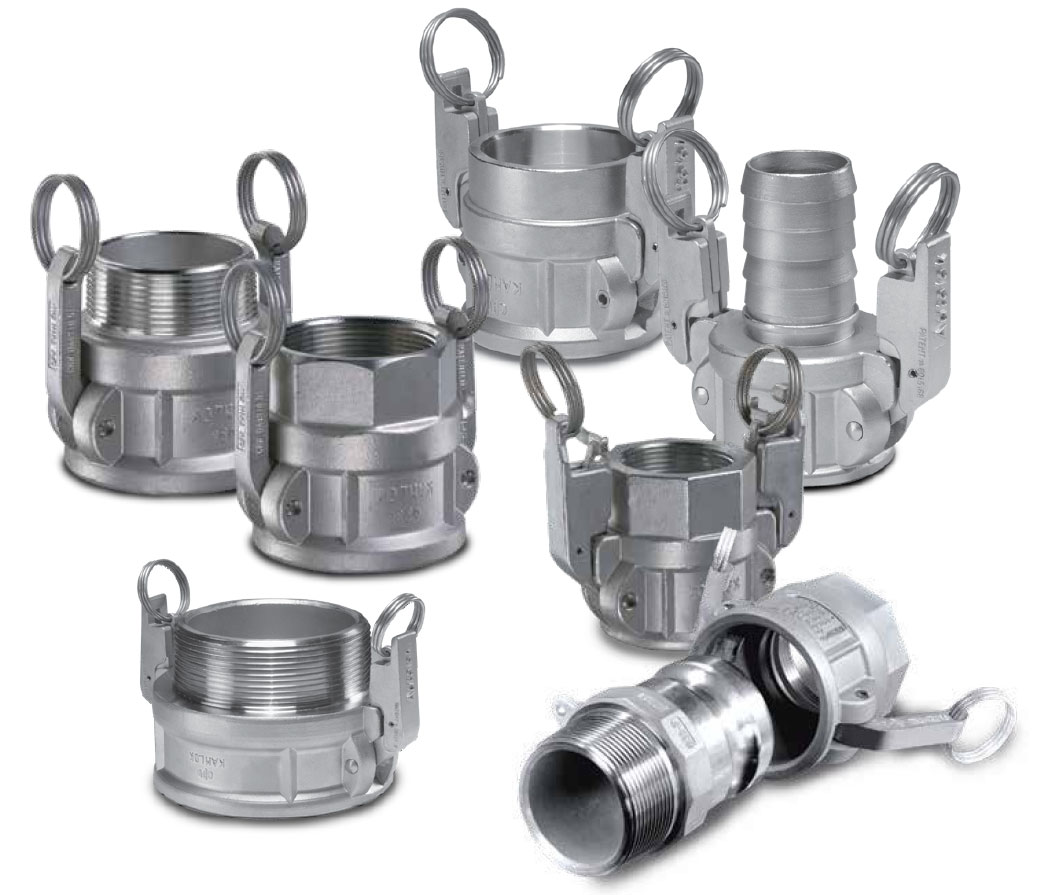

快速接头类型、规格、压力等级和温度等级,Kamlok Quick Disconnects

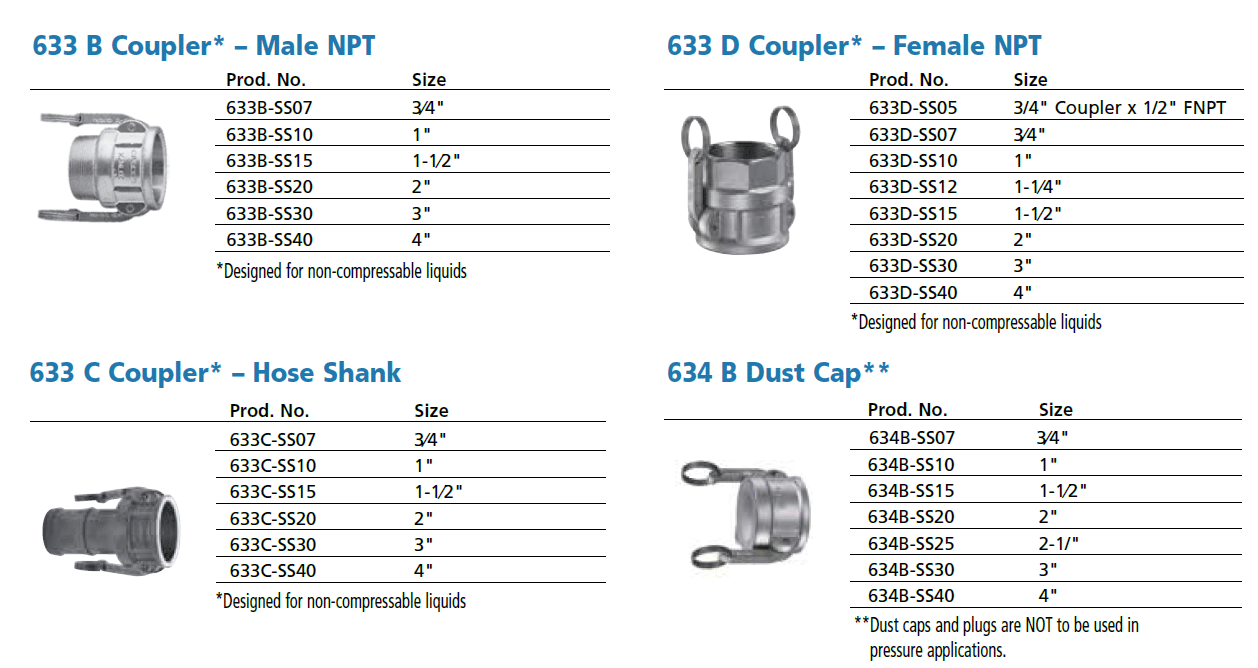

2 类型和尺寸

快速接头类型、规格、压力等级和温度等级,Kamlok Quick Disconnects

3 温度压力特性

快速接头类型、规格、压力等级和温度等级,Kamlok Quick Disconnects

4 快速接头标准 EN 14420-7 注意事项

标准 EN 14420-7 Host fittings with clamp units Part 7: Cam locking couplings 明确规定了Cam locking 快速接头的使用范文,具体要求如下:

This European Standard specifies the design, materials, dimensions and marking requirements for cam locking couplings that serve as the link between hoses and connections to transport liquids, solids and gases, except liquid gas and steam. The couplings are capable of operating the pressure range −0,8 bar 1 ) to 1 6 bar working pressure (for aluminium-cast-materials −0,8 bar to 1 0 bar) in a working temperature range of −20 °C up to +65 °C.

本欧洲标准规定了Camlocking 快速接头的设计、材料、尺寸和标记要求,这些快速接头用作软管和连接件之间的连接,用于输送液体、固体和气体,但液化气和蒸汽除外。快速接头工作温度: −20 °C 至 +65 °C,工作压力 −0.8 bar  至 16 bar(对于铸铝材料 −0.8 bar 至 10 bar)。

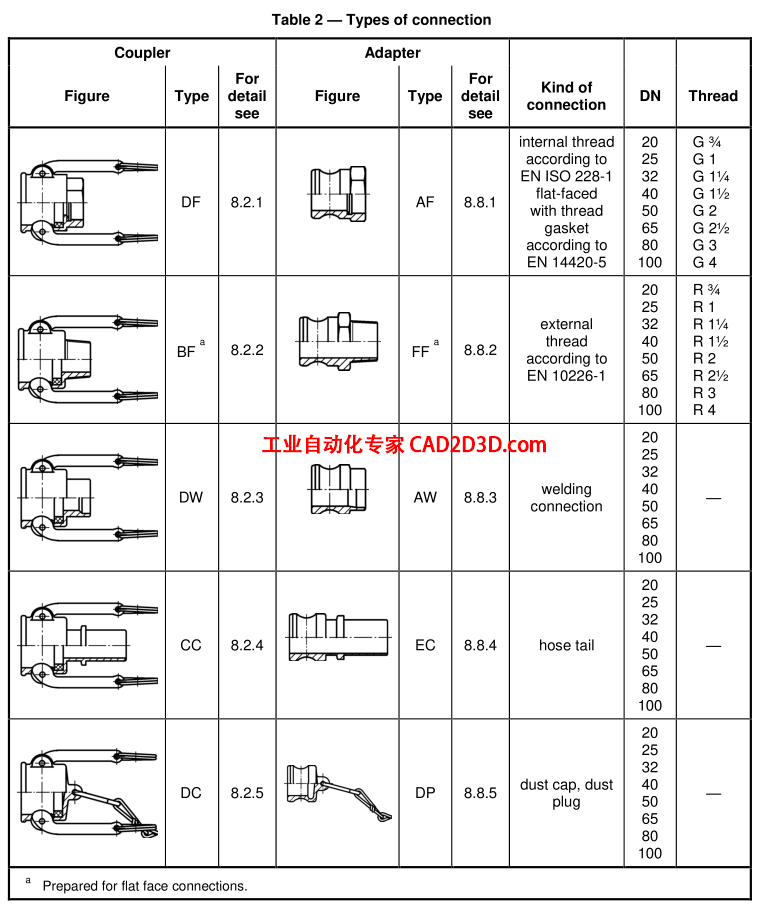

Cam Locking 快速接头类型:

快速接头类型、规格、压力等级和温度等级,快速接头标准,Kamlok Quick Disconnects

参考文献:
