SPIROL 史派洛 蝶形弹簧（Disc Springs）是用于轴向载荷的锥形垫圈类型的组件。基于 DIN EN 16984 (以前的DIN 2092) 的标准化计算使碟形弹簧与其他产品不同，对于给定载荷其变形量是可预测的，并且可以确定其最短使用寿命。碟形弹簧可以连续或间歇地承受静载荷或动载荷。它们可以单个使用或采用叠合组合、对合组合或混合组合的形式多个一起使用。

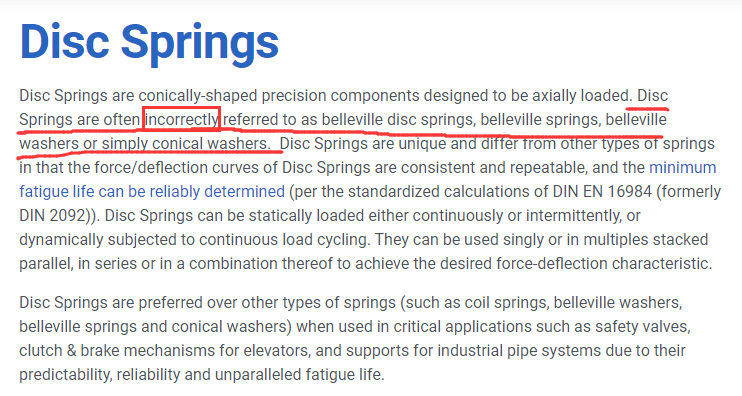

备注：SPIROL 官网对 Disc Springs 的描述中提到：Disc Springs are often incorrectly referred to as belleville disc springs, belleville springs, belleville washers or simply conical washers. （SPIROL 史派洛 蝶形弹簧（Disc Springs）跟 belleville 碟簧、belleville 弹簧和锥形垫圈不同）

1. 蝶形弹簧（Disc Springs）外观

2. 碟形弹簧与其他类型的弹簧相比具有下列优点：

• 载荷/变形特性范围宽广
• 以较小的变形承受较高载荷的能力
• 节约空间 — 较高的载荷与尺寸比
• 在设计负载下具有连续一致的性能
• 较长的疲劳使用寿命
• 固有的缓冲作用，采用叠合组合形式效果更佳
• 满足应用需求的灵活组合布置

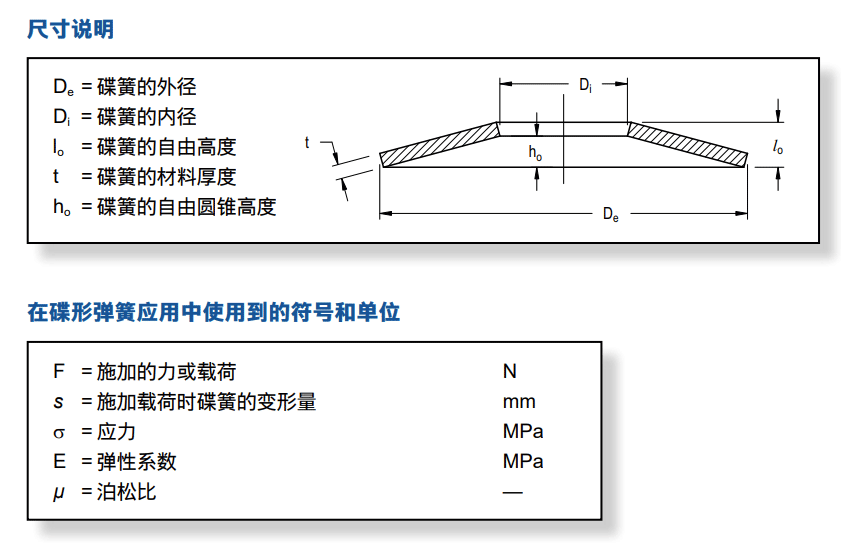

3. 碟簧尺寸和性能参数

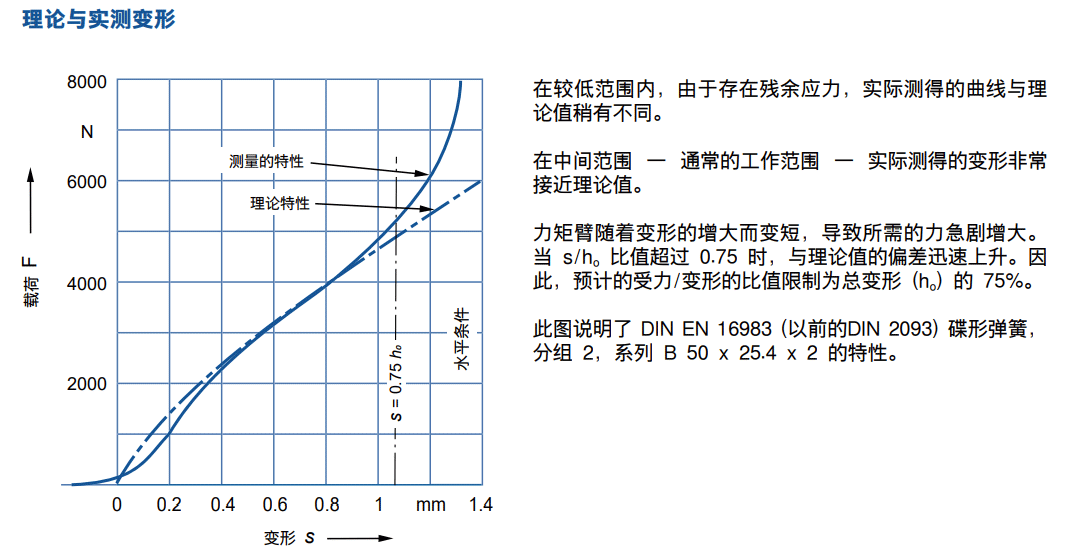

4. 蝶形弹簧的变形与载荷特性

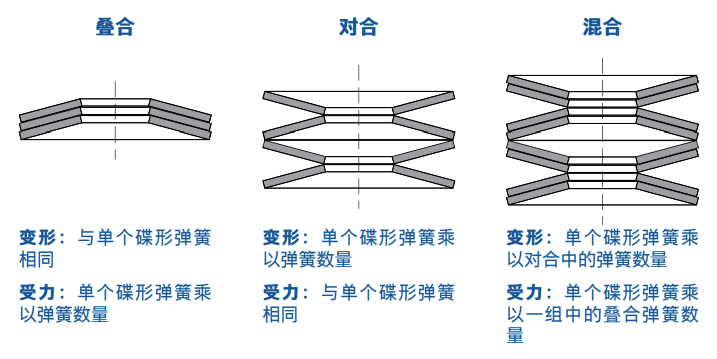

5. 碟形弹簧的组合

组合单个碟形弹簧使设计人员能够实现：

• 可能的力/变形组合范围宽广；
• 能够设计特定应用的载荷曲线 —递增和递减；
• 能够在设计中融入缓冲特性。

5.1 组合方式

需考虑叠合碟形弹簧表面之间的摩擦力。其合理值为每个滑动表面受力的 2-3% — 加载时受力增大，卸载时受力减小。叠合的碟形弹簧应该进行良好的润滑，建议一组叠合碟形弹簧的最大数量不超过 4 个，这样可以减少计算的特性值与实测特性值之间的偏差。叠合的碟形弹簧的自我缓冲（迟滞）特性将会提高。

5.2 组合构造

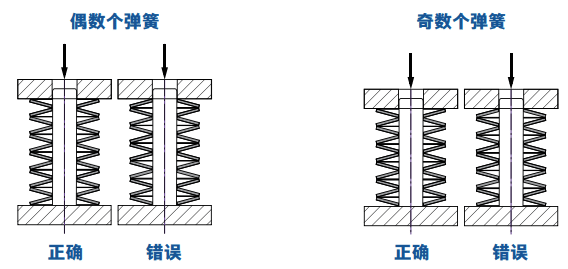

通常将碟形弹簧两个面中的外边缘尺寸较大的面放置在两端比较合理，如果组合中的数量为奇数对则无法实现。在此情况下，应该将外边缘尺寸较大的面上的端面设计为受力的端面 — 即组合的移动端面。

详细内容请参见官方文档：https://spirol.cn/files/dsc-disc-spring-design-guide-cn.pdf
