怪不得开口弹簧垫圈咋电气设备上随处可见，原来标准要求接地或接零用的螺栓要求有放松装置，另外接触面还要涂电力复合脂。

依据：

AQ 3009-2007《危险场所电气防爆安全规范》

6.1.1.4.1电气设备的金属外壳、金属构架、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分均应接地。

GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》

7.1.1在爆炸危险环境的电气设备的金属外壳、金属构架、安装在已接地的金属结构上的设备、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分，均应接地。

7.1.9爆炸危险环境内接地或接零用的螺栓应有防松装置；接地线紧固前，其接地端子及紧固件，均应涂电力复合脂。

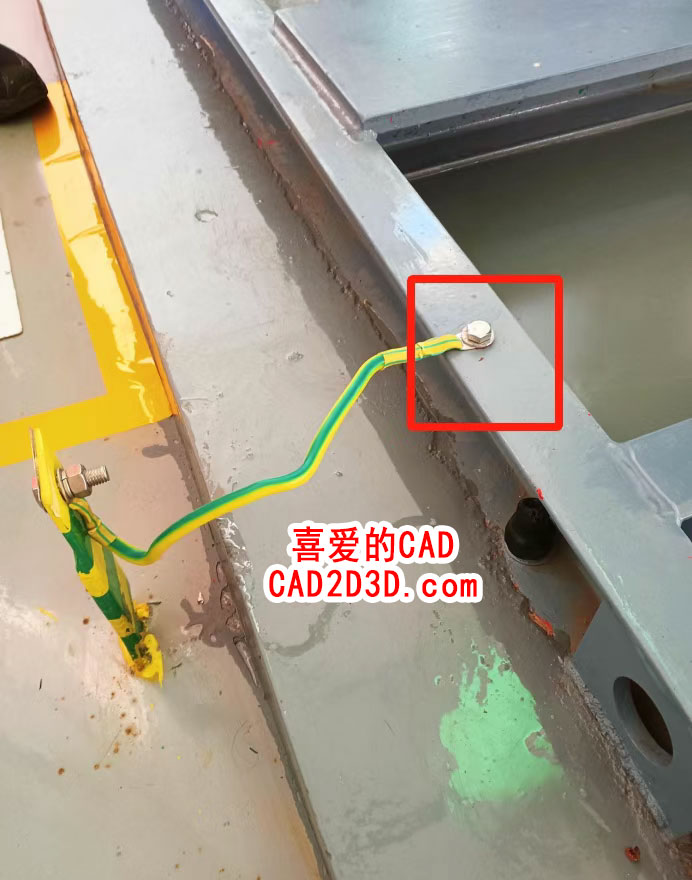

错误案例1：框架接地螺栓除没有除锈，表面没有涂电力复合脂。

图 1 错误案例 1

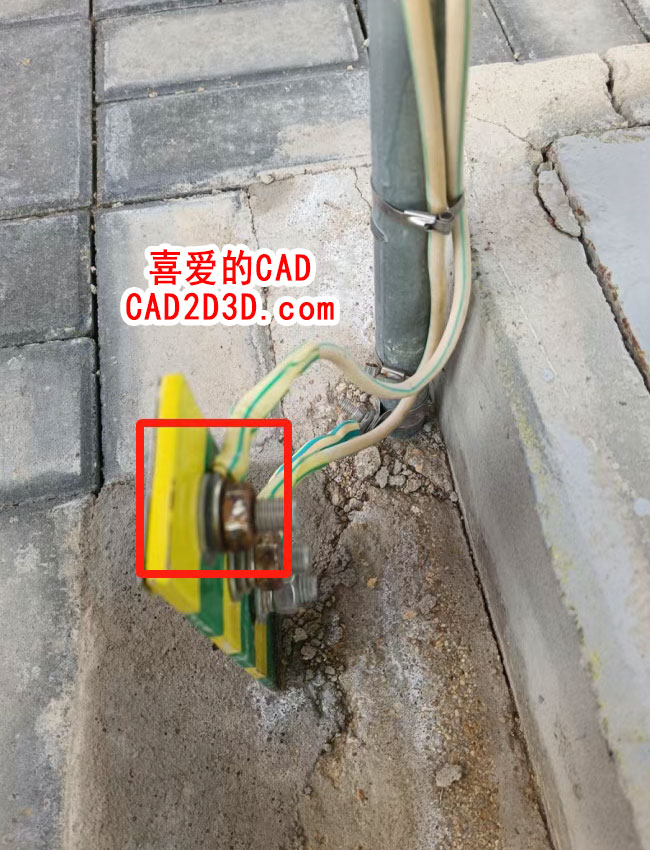

错误案例 2 ：螺栓没有加防松措施。

图 2 错误案例 2
