球罐，就是球形的罐子，饱和水、蒸汽球罐就是里面装饱和水和蒸汽的球罐，本质上和家里的热水壶差不多，但饱和水、蒸汽球罐工作压力范围1.0~4.0 MPa，属于中压容器，其设计、制造、安装和使用都受《特种设备安全法》监管。

炼钢作业后续会配一个蓄热器（也叫饱和水、蒸汽球罐），是钢厂余热回收与蒸汽系统“调峰稳压” 的关键设备，本质是蒸汽能量的 “缓冲存储器”，用来平衡钢厂蒸汽生产侧和需求侧波动，生产侧波动比如转炉吹炼期会瞬间产生大量高温余热蒸汽，供应侧波动比如钢厂的蒸汽用户（如轧钢线的辊道加热、脱硫脱硝系统、厂区采暖、生活用气等）用汽量有峰谷波动，因此蓄热器的核心作用削峰填谷和稳压保供。

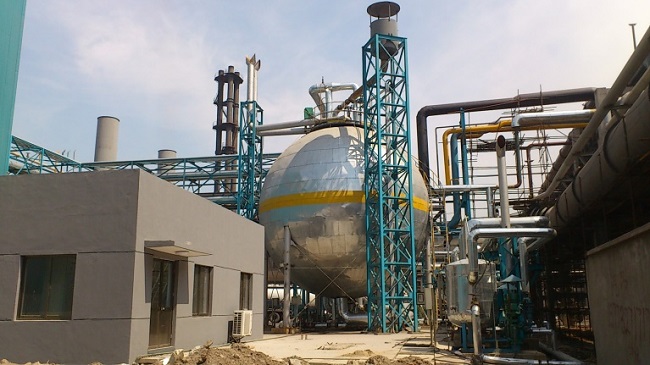

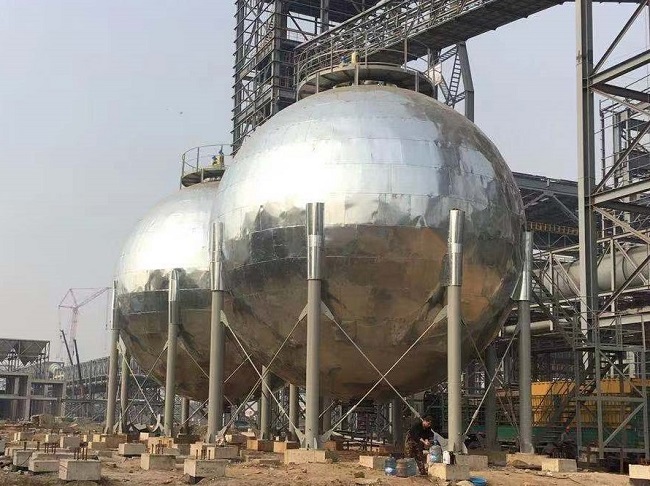

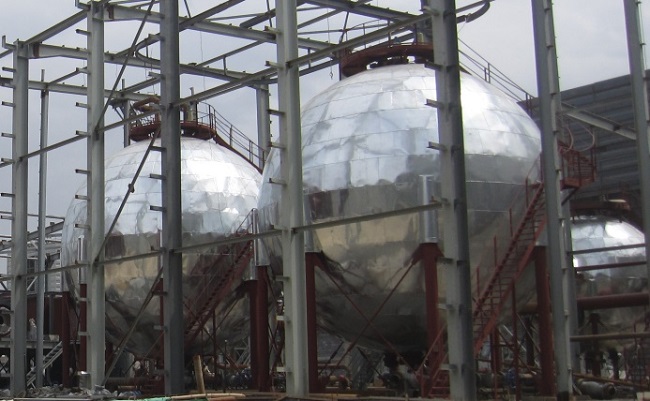

图 1 球形蒸汽蓄热器实物图

1 球形蓄热器起源

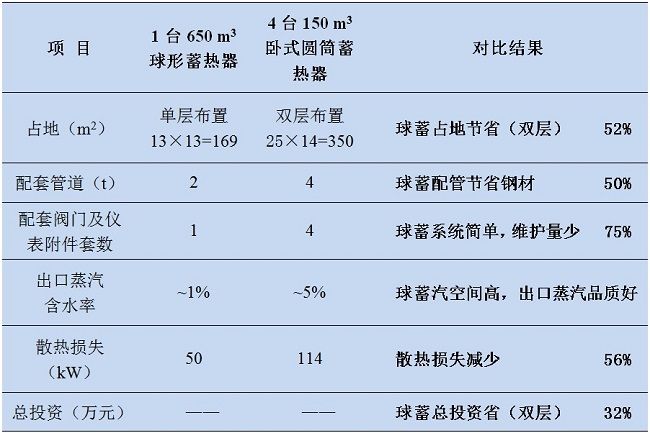

球形蓄热器诞生于2010年，将球罐应用为高温高压容器，这是中国乃至世界首创。由于球体自身优越的物理属性，球形蓄热器蓄热效率高、投资省、占地小、运行维护量小、出口蒸汽干度高等众多优势与生俱来，为低压蒸汽综合利用带来了巨大的技术进步。其与传统卧式蓄热器的指标对比详见下表。

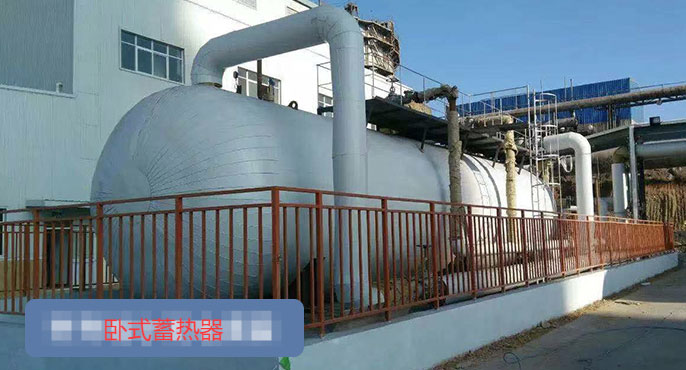

图 2 卧式蓄热器

2 球罐 P&ID（仅供参考）

球罐顶部设置安全阀组，超压后安全阀起跳自动泄压，常见球罐 P&ID 如下：

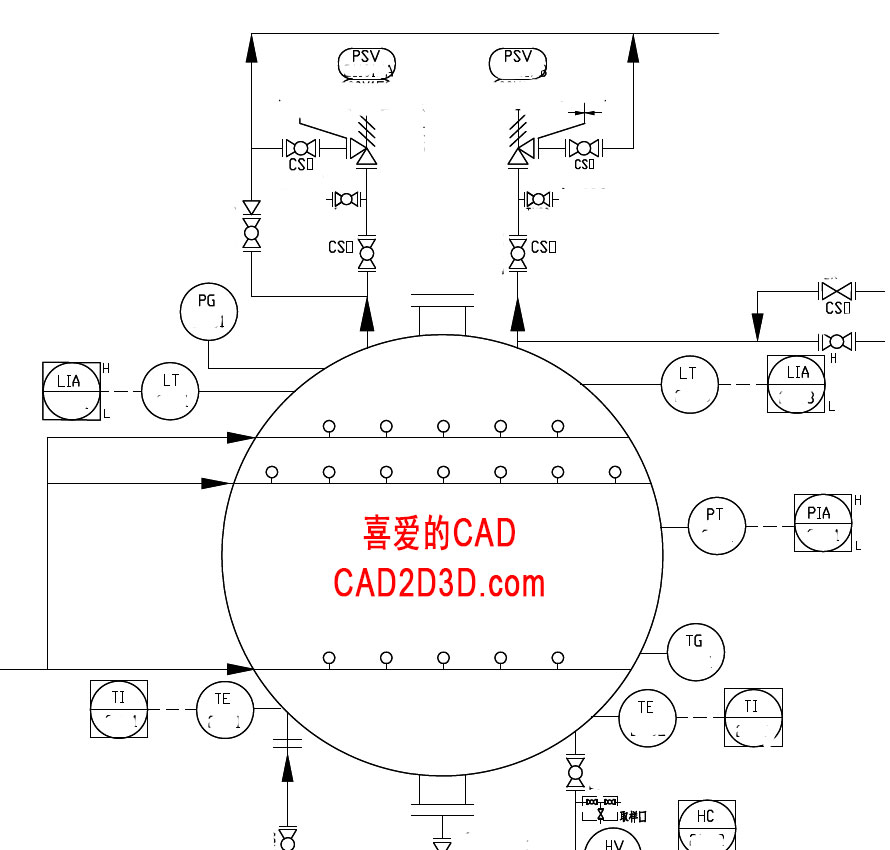

图 3 球罐P&ID（仅供参考）

3 球形蒸汽蓄热器技术参数

规格主要分 400 m³ 和 650 m³，工作压力1.0~4.0 MPa，工作温度194~220℃，球壳板材质Q345R或16Mn，安全阀整定压力=设计压力×0.95。其中650 m³ 球形蓄热器公称容积650m³，球体直径≈10.8m，支柱数量12~16根。

4 球阀生产过程展示

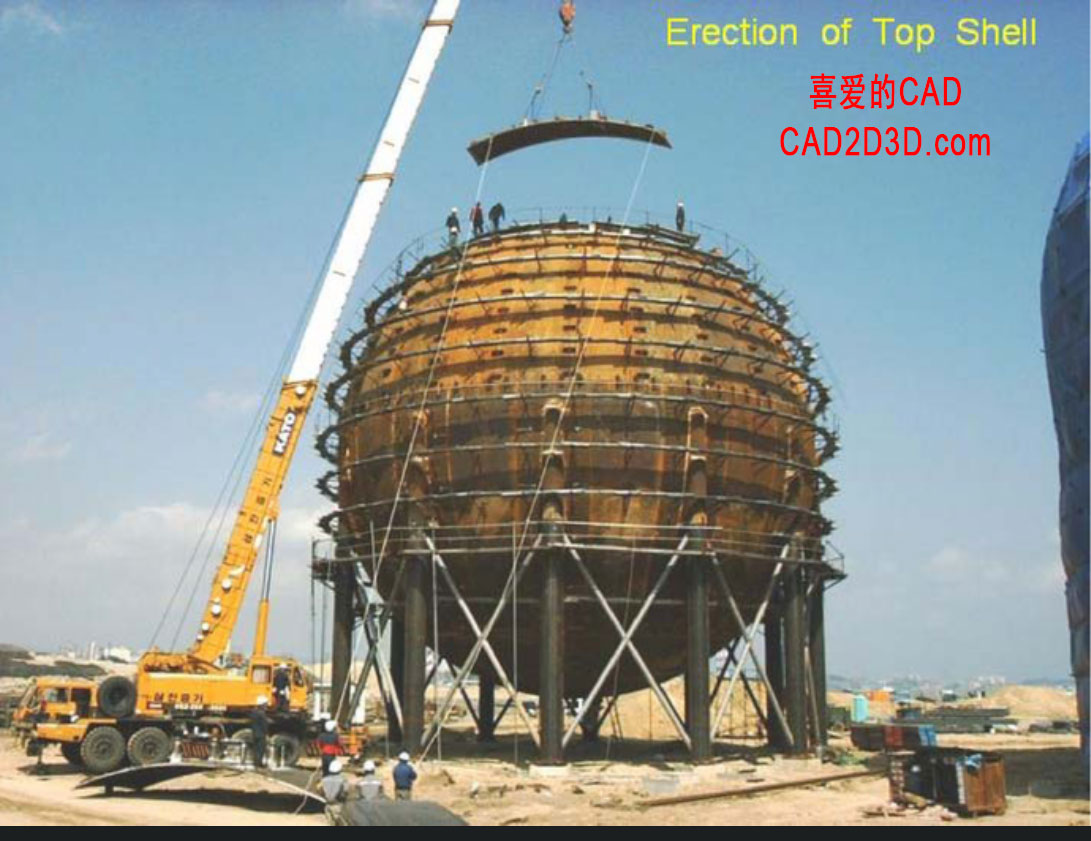

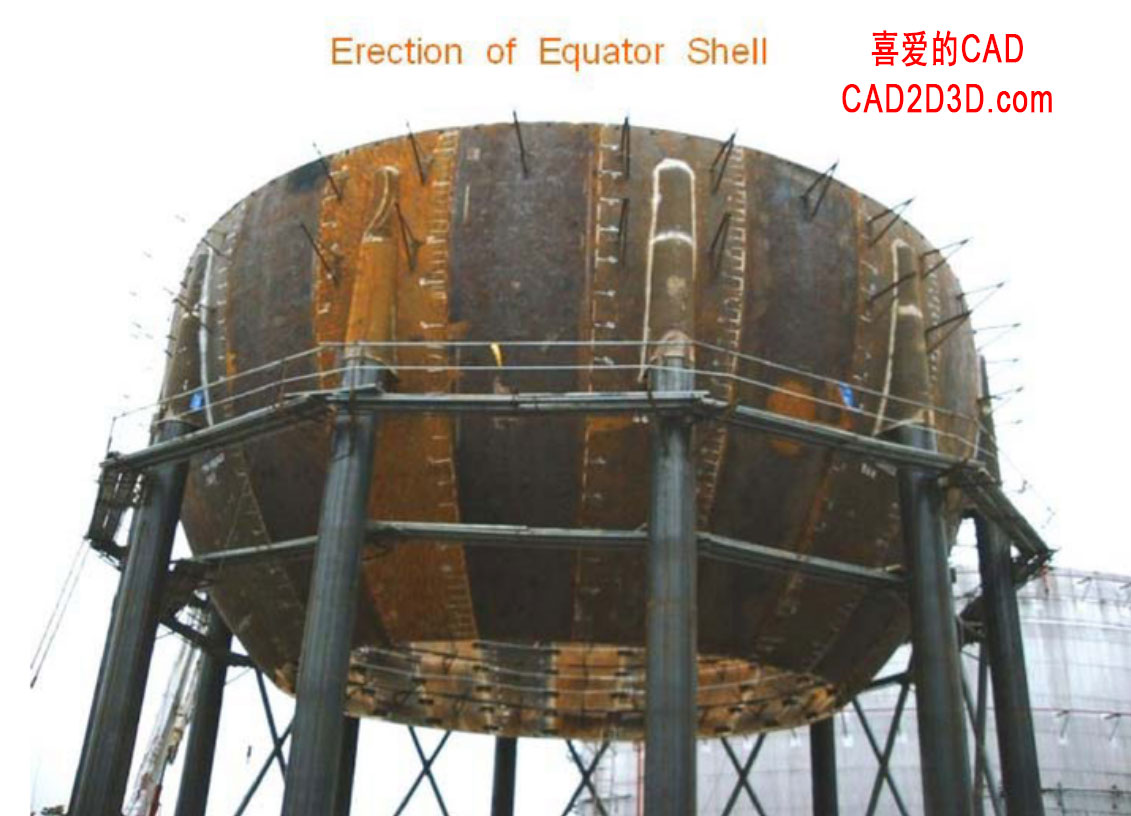

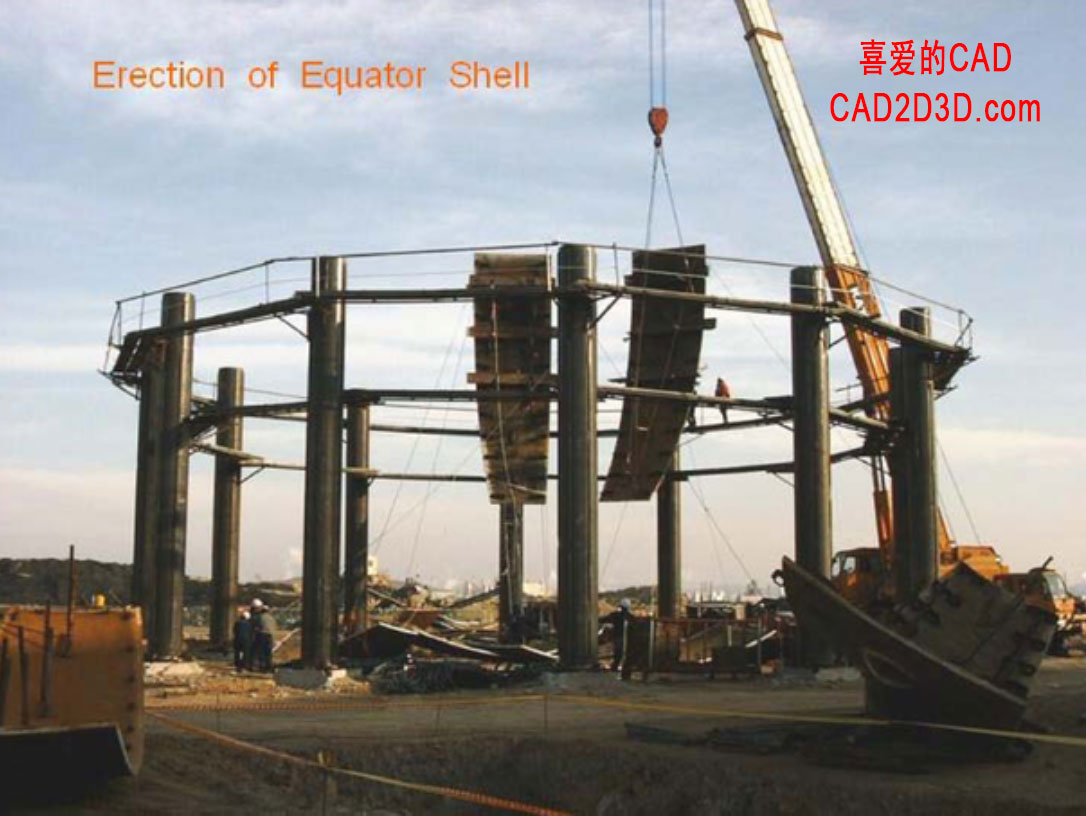

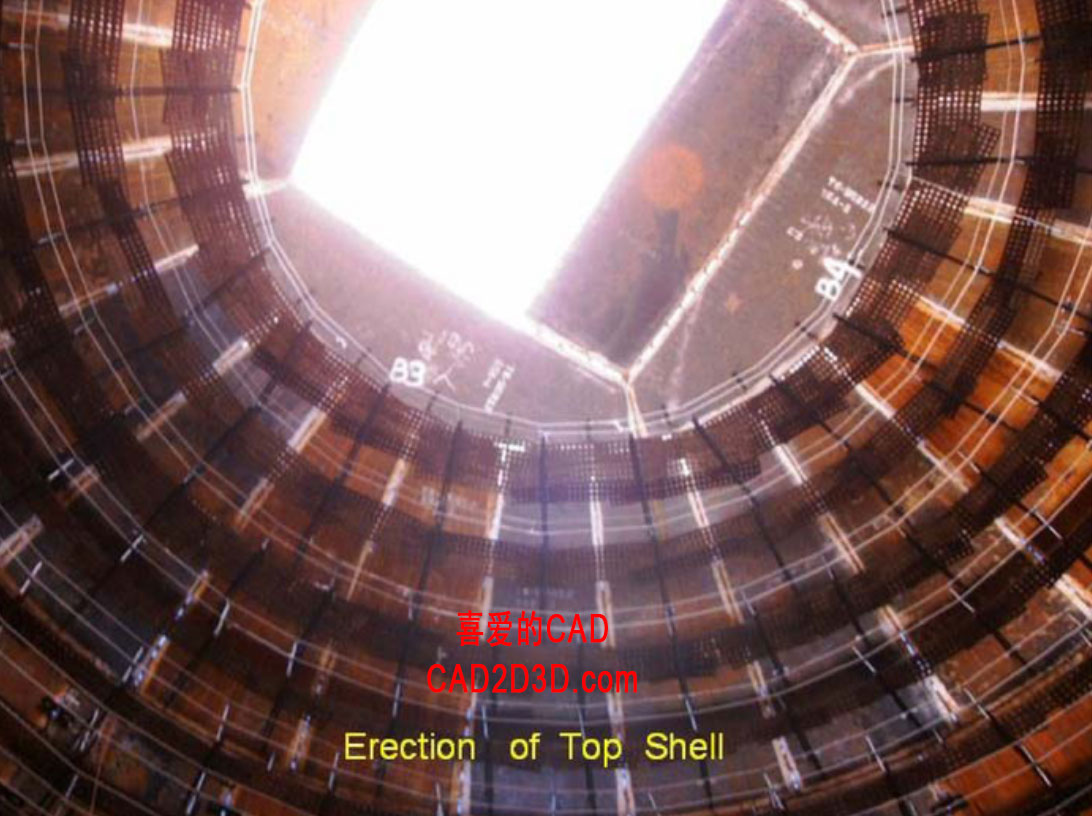

球阀由钢板焊接而成，现在车间里将钢板预成型成指定形状，然后在项目现场先拼装焊接球罐的腰部，最后拼装焊接灌顶和罐底。

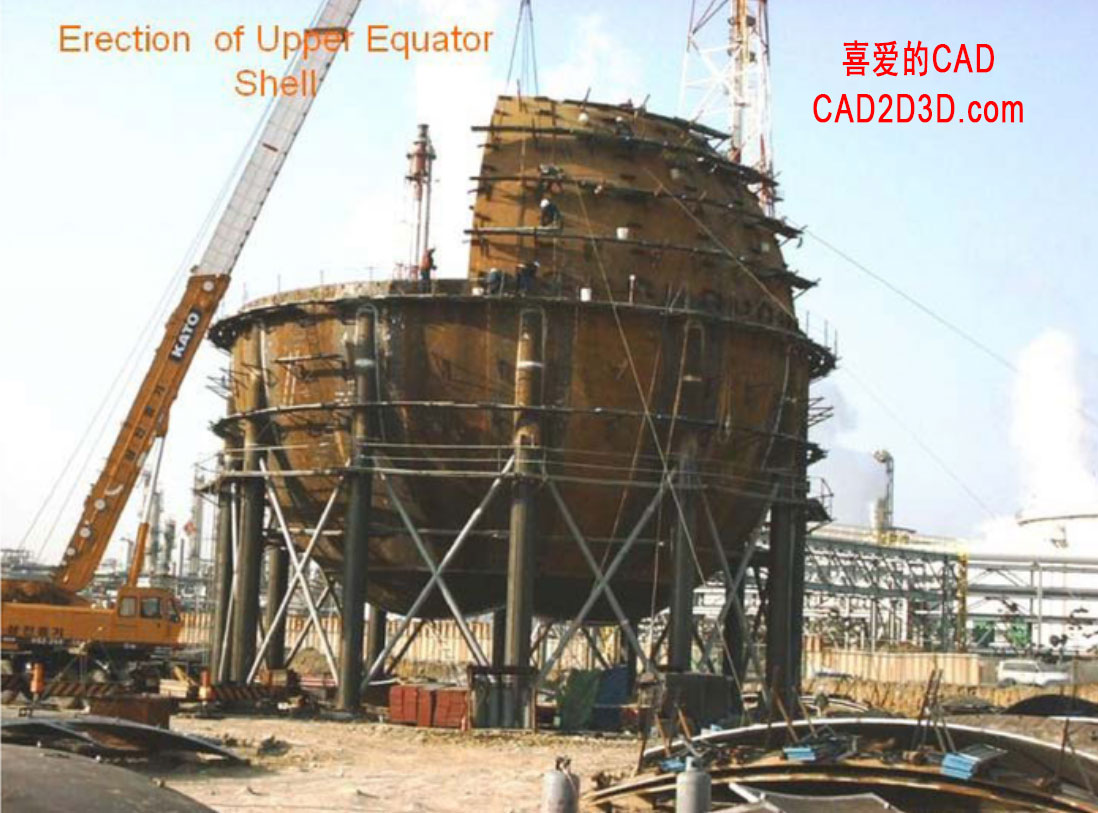

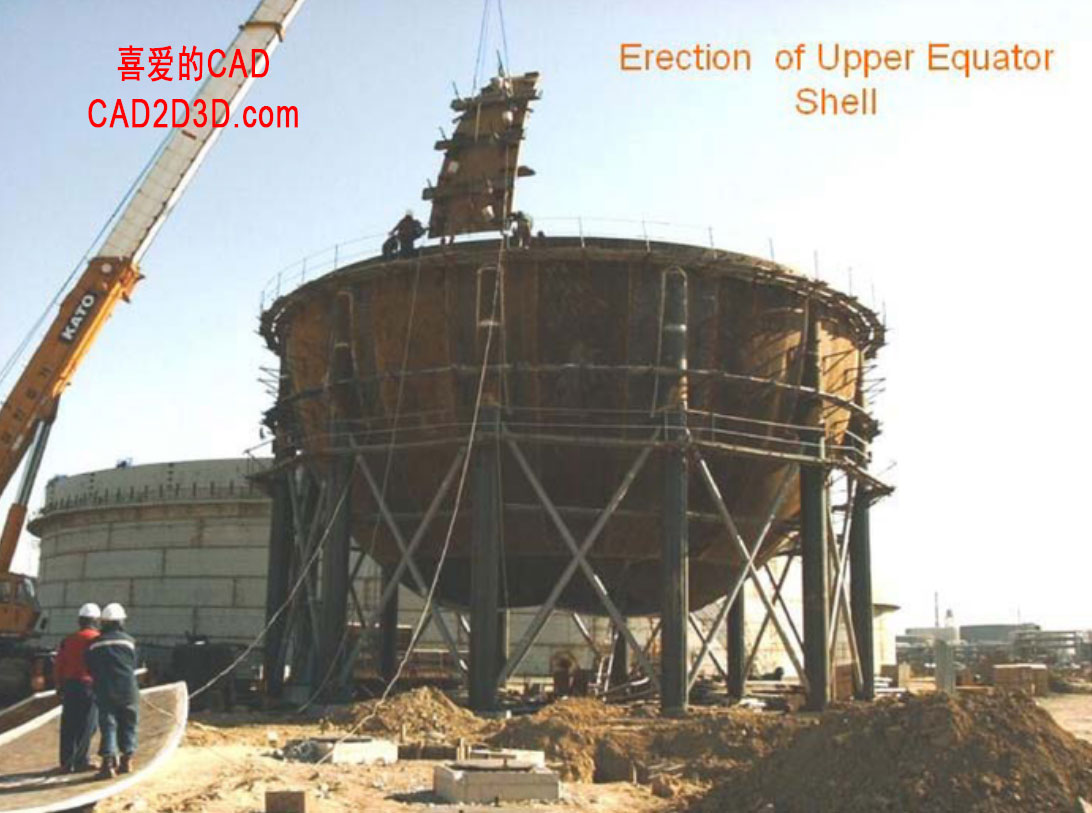

图 4 球罐焊接过程展示

4 失效潜在模式分析

650m³ 球形蒸汽蓄热器作为钢厂三类压力容器，长期在高温、高压、间歇式蓄放热（压力 / 温度频繁波动）工况下运行，失效模式主要集中在结构强度、密封性能、材料腐蚀、安全附件失灵四大类。

4.1 球壳板及焊缝失效（最核心风险）

失效原因：

• 超压运行：安全阀失灵、蓄热时充汽速率过快、液位超 80%（气枕空间不足），导致罐内压力超过设计压力；
• 温度波动疲劳：蓄热阶段温度快速升高（如从 150℃升至 220℃），放热阶段温度骤降，球壳板反复热胀冷缩，产生热应力疲劳裂纹；
• 材质缺陷：球壳板（Q345R）采购时存在夹层、疏松等冶金缺陷，或焊接时未严格执行工艺（如焊前预热不足、焊后未消应力），导致焊缝存在未焊透、夹渣等缺陷，长期运行后扩展为裂纹。

失效后果：球罐破裂，高温蒸汽瞬间喷发，引发人员烫伤、设备损毁，甚至厂区停产。

4.2 安全附件及接管失效（安全阀失效）

失效模式：卡涩、拒跳、误跳、回座不严

失效原因：

• 蒸汽中的粉尘杂质附着在阀芯密封面，导致卡涩；
• 弹簧疲劳或整定压力调整错误；
• 安全阀长期未校验（超过 1 年），密封性能下降。

失效后果：超压时安全阀拒跳，引发球罐超压破裂；或误跳导致蒸汽大量浪费，管网压力骤降。

防控措施：

• 安全阀入口加装过滤器，防止杂质进入；
• 每年至少校验 1 次，起跳后立即离线校验；
• 采用双安全阀配置（一用一备），提高可靠性

5 总结

压力容器属于特种设备，根据《特种设备安全法》其设计、制造和使用等环节都要接受当地特检院的监检，钢厂饱和水蒸气球阀（球形蒸汽蓄热器）也不例外，正常情况下，其附属的安全阀等安全设施每年都需要送到特检院进行校定。

相较于化工装备上的几百兆的高压容器而言，钢厂 4 MPa 的饱和水蒸气球罐压力并不高，但球罐如果出现爆炸，根据能量守恒理论，理论上灌顶抛射高度可达2000米以上，考虑到空气阻力、结构破碎能量、多碎片分散等因素，罐顶抛射高度的实际范围约为 300~800 米，罐顶抛射高度极高，且碎片会以超音速飞行，对周边数公里范围的人员、设备造成致命伤害。因此，球罐必须严格执行定期检验、超压联锁保护、安全阀 / 爆破片双重安全装置等规范。

安全无小事，对于安全阀起跳，很多化工厂认为这是事故，需要调查分析，原因是设备失效造成工艺波动，如果出现不可控的化学反应，造成压力骤增，很可能会引生产安全事故。
