保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

涉及到气缸、气爪等气动执行部件时,客户对断气后如何保证工件不掉落经常会有疑问,安全无小事,这其实也是自动化设备关注的重点,保持工件不掉落的方法有很多,比如选用带弹簧自锁的气爪,或者使用本文提到的保压阀(压力保持阀)。

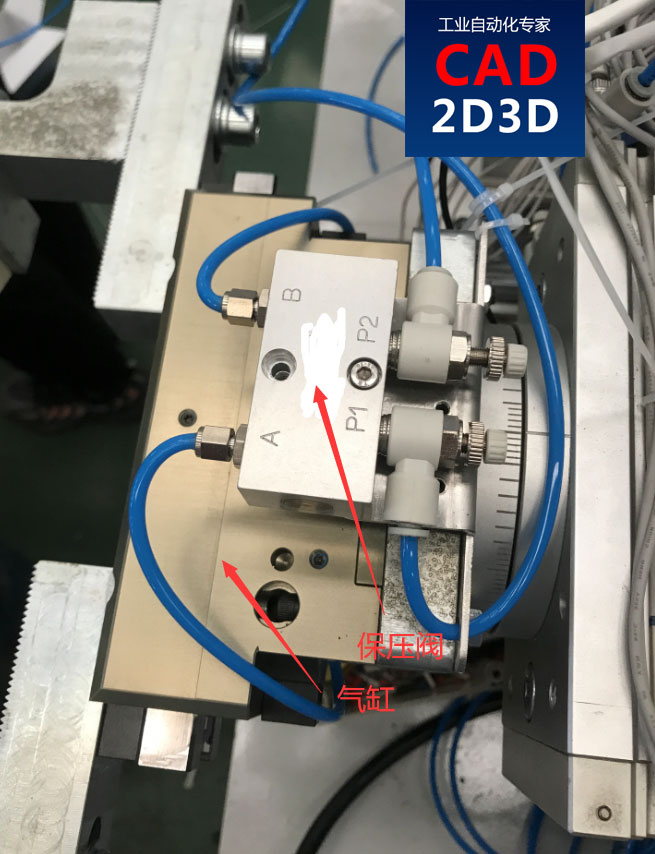

气爪保压阀使用案例,从电磁阀出来的气管,先接到保压阀,在从保压阀出来接到气爪上。

保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

保压阀概述:如果发生压力故障,压力保持阀可防止模块排气。因此,可以通过不同的执行器实现力或位置的暂时保持。这特别适合于无法配套应用机械抓取力保持解决方案的机械手。

应用领域:用于需要暂时维持力或位置的应用情形,此外还用于辅助机械手、旋转或线性模块。

优点:可在整个系统发生压力故障时有效防止气动驱动装置中的气压降低。

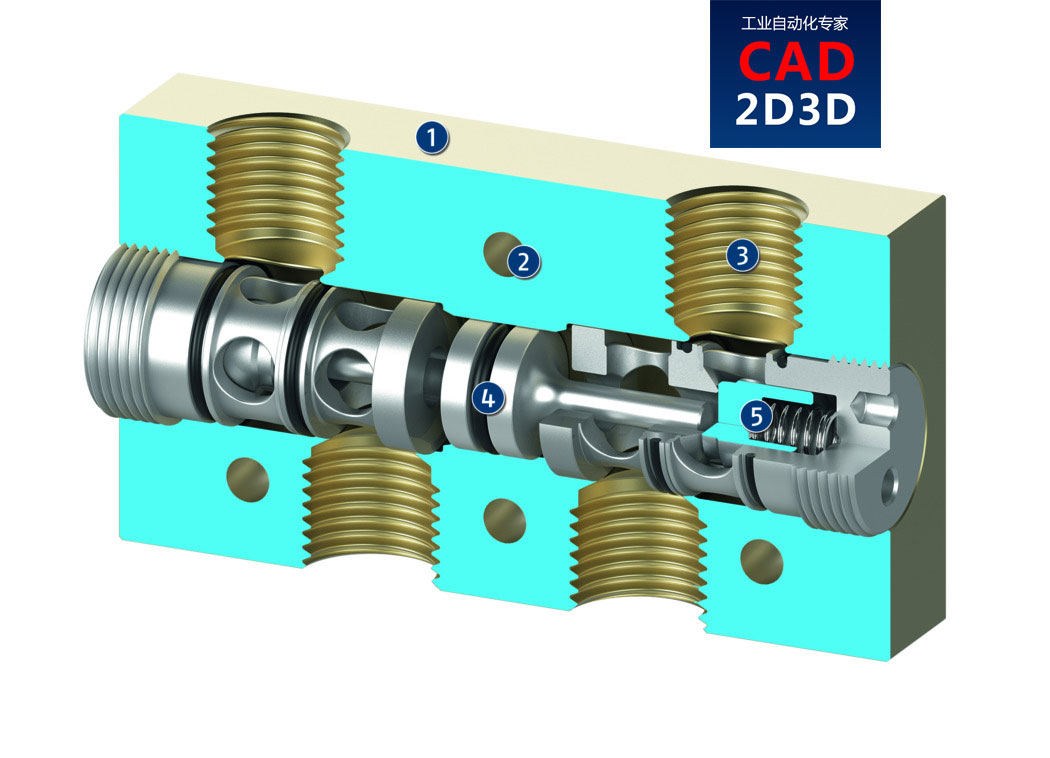

下面是保压阀内部构造图,中间有一个活塞(下图标号4),可以带着活塞杆左右移动,推动止回阀(下图标号5)开合,断下状态下,活塞处于中间位置,两边截止阀关闭出入口。

保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

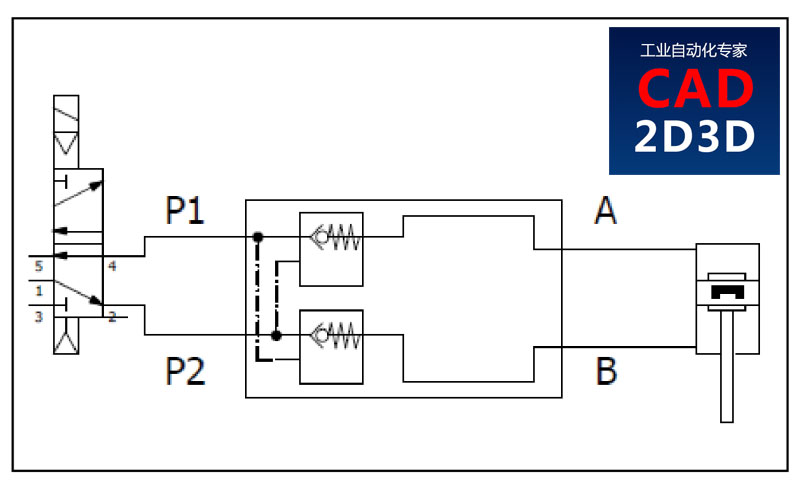

下面是保压阀接线图(原理图),断气时,出入口都是关闭的,只有在通气的时候,出入口才会同时打开,实现断气保压的功能。

保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

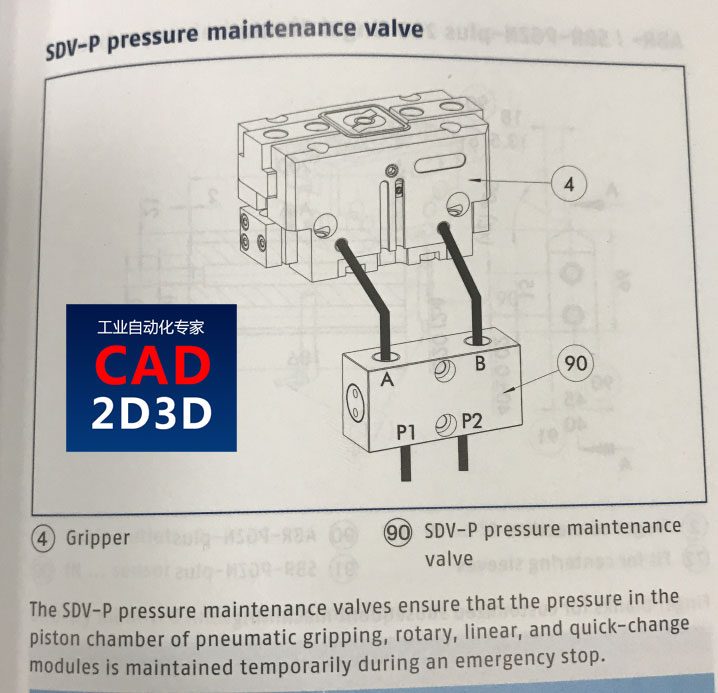

下面保压阀使用方法示意图,特别注意,在断气后,保压阀也只能暂时的保持压力

保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

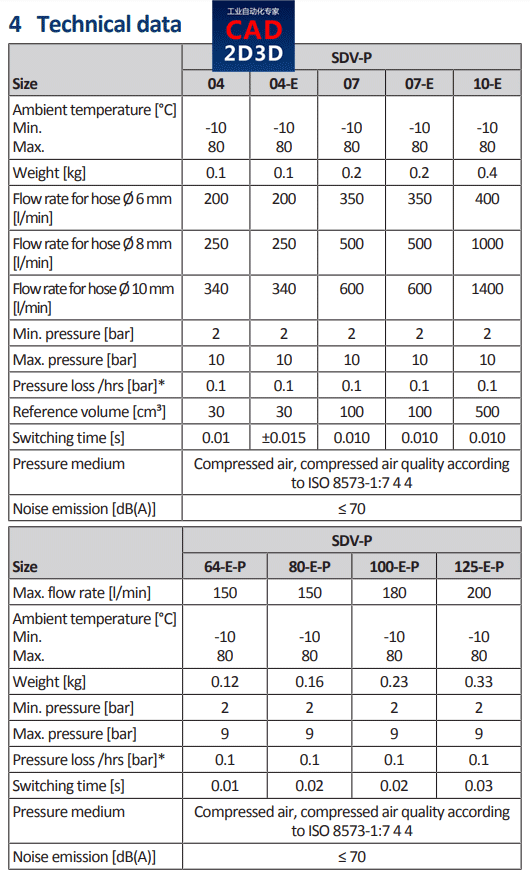

下面是保压阀技术参数表(雄克SDV-P),从下表可知,保压阀是由压力损失的,压力下降速度为0.1bar/hrs(20℃条件下)。

保压阀内部构造和原理,气缸断气自动保压,防止工件掉落

参考文献:雄克压力保持阀SDV-P
