由于销是标准件,定位销和定位孔配合通常采用基轴制,采用销孔定位时需要考虑销和孔的形状和配合尺寸。
销孔定位设计的准则
- 轴和孔头部倒角,方便插入;
- 不能同时有2处销孔配合(圆柱销),防止过配合,比如不能采用2个圆柱销定位;
- 需要销孔设计分离结构,方便拆卸。
销孔形状设计思路

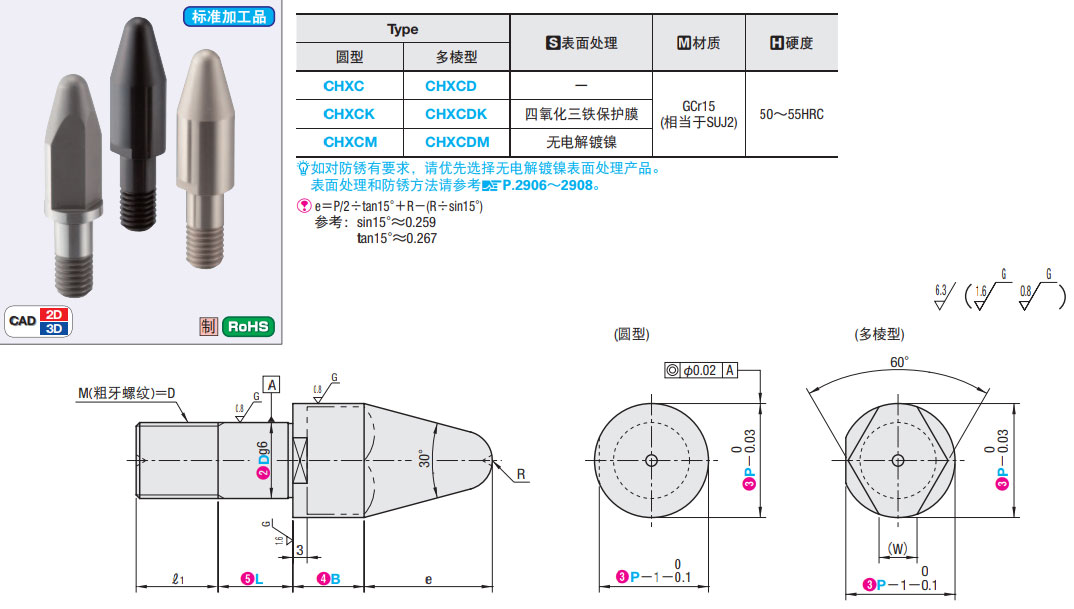

当销孔间距较大时,采用圆锥销,间距较小时可采用圆柱销加倒角的方式。
锥度θ:操作性良好时锥度为30°~60°,自动化机械、精度要求高德配合锥度10°~30°
当销孔较深时,为减少定位配合长度,定位销上可设置凹槽,间隙0.3mm以上,配合长度3~5mm。

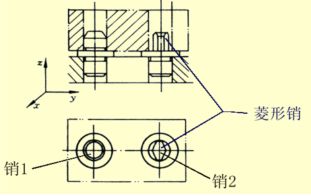

采用销定位方法(1个圆柱销+1个菱形销)
1个圆柱销不能实现工件完全定位,可增加一个菱形销,通过1个圆柱销和1个菱形销实现工件完全定位。
