两线和三线插头插座的区别及选用标准准则

生活中经常碰到两线/三线插头插座,三线插座比两线插座多一个地线,大功率及带金属壳的用电器推荐使用三孔插座。

三线插头含义

三线插头是一根火线一根零线一个接地线,三线插头的作用是更好的保护工作人员使用外带金属壳的家用电器的安全,以防工作人员在使用过程中漏电触电时导致死亡事故的发生。

三线插头和三孔插座内部结构及接线要求

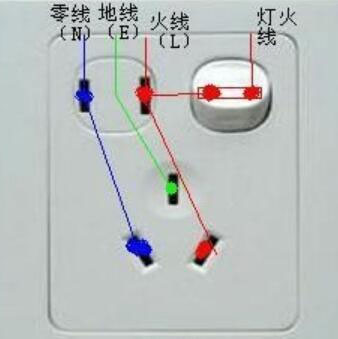

三孔插座:“左零右火上地”(地线一般与埋在地下的金属板相连)如下图所示:

两线插头和三线插头的区别及选用标准准则

两线插头和三线插头的区别及选用标准准则

三线插头:有金属外壳的用电器基本上都是三线插头,对应于三孔插座。

接地的作用:三线插头的中间那个插头与用电器的金属外壳相连,当插入三孔插座时,就把金属外壳和大地连起来了。

自己安装三线插头时,可按图所示连接。将电源线牢固地接在插头上,接线时,要分辨哪根(哪种颜色)是相线(火线),哪根是中线(零线)及地线。国际电工委员会规定,黄绿色导线为保护接地线(日本、西欧产品有的用单一绿色做为保护接地线)。用白色导线为中线(零线)、红色导线则为相线。

三线插座即民用家用电器的220V电源插座。其内部接线方式应当按照国际、国家标准正确接线,即平时所说的“左零、右火、中间地”。如果三线插座内部接线错误(在装修或非正式电工安装时可能出现),用户在插上电器设备时,轻则不能正常工作,重则会使电器外壳带电造成触电危险。

两线插头

有不多人对家用电器的接地线没有足够的重视,为了使用方便,只将用电设备接电源,或将带有接地符号电源插头的这一端掰掉,便插到两孔插座上。

洗衣机、电热器、电冰箱、空调等家用电器的外壳或电源插头上注有接地符号,这是在告诉人们该用电设备要接地。不按要求操作危险非常大,因为接地线通常与电器设备的外壳相连,当这些电器一旦漏电,漏电电流绝大部分通过这根线流向大地。而人如果不慎触及用电设备外壳,如果有接地线的话,只有很小电流流入人体,起到保护人体的作用:如果没有接地线,对人体危险就会非常大。

两孔插座与三孔插座区别

三孔多了个地线,一般三插孔的插座,多用于大型的家电,而且多数都是金属外壳,这样可以防止因为漏电或者静电等可能导致外壳带电,通过第三个插孔(地线),把电流倒入地下。
