气压式精密就位传感器 — CNC机床上料到位检测：https://www.cad2d3d.com/post-790.html

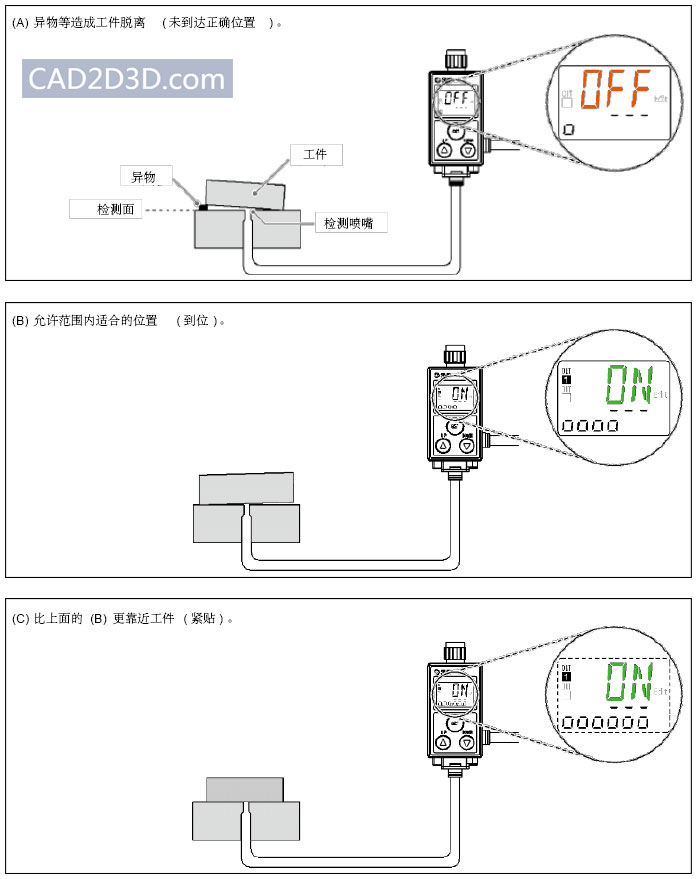

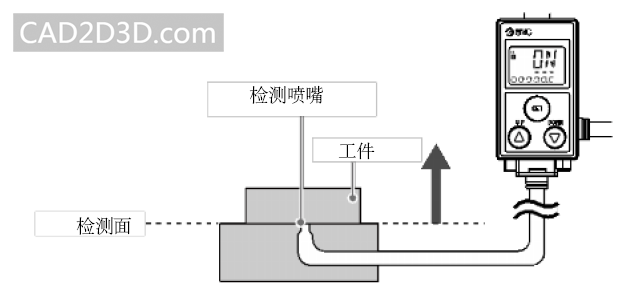

依靠气压大小判断工件与工装定位台是否紧密贴合，主要用在机床上，因为残屑等原因可能造成工件安装不到位，因此在工装上增加气密性检测，判断工件是否安装到位。

SMC 数字式位置传感器 ISA3，能够检测出检测面与工件间的缝隙里（0.02mm-0.15mm，0.05mm-0.30mm）。

1.0 产品设计使用要求：

1.1 请将本体安装到高于检测喷嘴的位置上。

如果产品本体的安装位置低于检测喷嘴，可能会有水或切削油等从检测喷嘴逆流到产品本体，造成误动作或故障。

1.2 请不要在1 个产品上使用多个检测喷嘴。

可能无法正确检测。如果想使用多个检测喷嘴，请您在实体机上验证并请自行判断是否可用。

1.3 安装设置

流体中可能包含异物时，请在一次侧安装过滤器(5 μm以下) 和油雾分离器。使用含有冷凝水的空气时，请在过滤器前安装冷干机和冷凝水收集器，并请定期排水。冷凝水排放管理困难时，推荐使用带自动排水功能的过滤器。

1.4 配管

请吹净配管内残留的异物等，再与产品进行配管。会造成破损或故障、误动作。

 配管后请实施适当的功能检查：泄漏检查。

可能由于无意识的误动作，导致无法保证安全。当设备发生无法正常作动? 泄露等异常情况时，请切断电源停止流体供给。

从产品本体到检测喷嘴之间的配管中，请不要使用有泄漏或阻力的设备及接头。

1.5 配线

因在CE认证中不含对雷击的耐性，因此请在装置侧采取防止雷击的对策。

电缆的极限抗拉强度为50N。特别是不要拿着电缆抬起或搬运本体。

电缆可移动时，请将电缆固定在产品本体附近。

为防止干扰信号? 电涌的混入，配线请尽量短。最长长度也要在10 m 以内。并且， DC(-) 线( 蓝线) 在配线时请尽量靠近电源。

1.6 使用环境

请不要在经常有水或切削油飞溅的场所使用本产品。可能会造成故障或误动作。请采取安装防护罩等对策。

请不要在有化学药品、海水、清洗剂、腐蚀性气体环境或有这些物质附着的场所中使用。即使短期使用也可能会对产品造成恶劣影响( 破损、故障、误动作、电缆硬化等) 。

请不要在产生磁场的场所使用。会导致误动作。

请不要在周围有热源，受到热量辐射的场所中使用。会导致误动作。

如果将产品收入箱内使用时，请设置排气口以确保箱内压力为常压。如果箱内压力不是大气压，可能会无法正确检测，造成误动作。

1.7 使用方法

请避免负载短路。

如果负载短路，流过过电流可能会使产品破损。

请不要使用尖状物按各设定按钮。会造成按钮破损。

产品设定时，计测输出在设定前的状态下转换。请确认对装置的影响后再进行设定。请根据需要停止控制系统后再设定。

请根据使用情况进行适当的设定。若设定不合理，会造成误动作。关于各种设定，请参阅本说明书第41 页中各“设定”。

动作过程中请不要触碰LCD显示部。可能会因静电等使显示值发生变化。

1.8 保养

请定期排出冷凝水。如果冷凝水从二次侧流出，会造成空气压设备误动作

2.0 产品特征

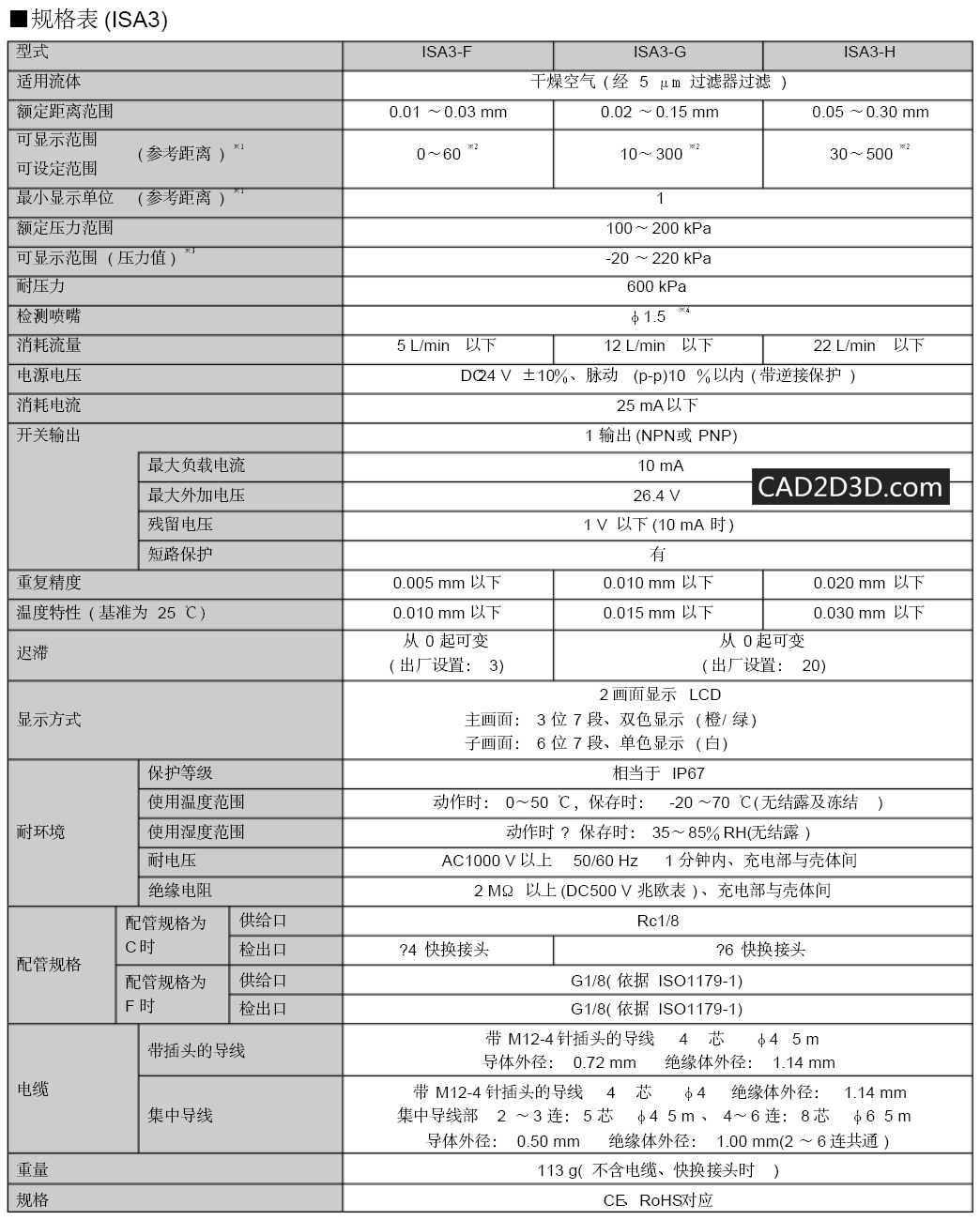

2.1 规格参数表

3.0 使用要求

3.1 从产品本体到检测喷嘴之间的配管中，请不要使用有泄漏或阻力的设备及接头。

请将产品本体设置在比检测喷嘴高的位置。如果产品本体的安装位置低于检测喷嘴，可能会有水或切削油等从检测喷嘴逆流到产品本体，造成误动作或故障。

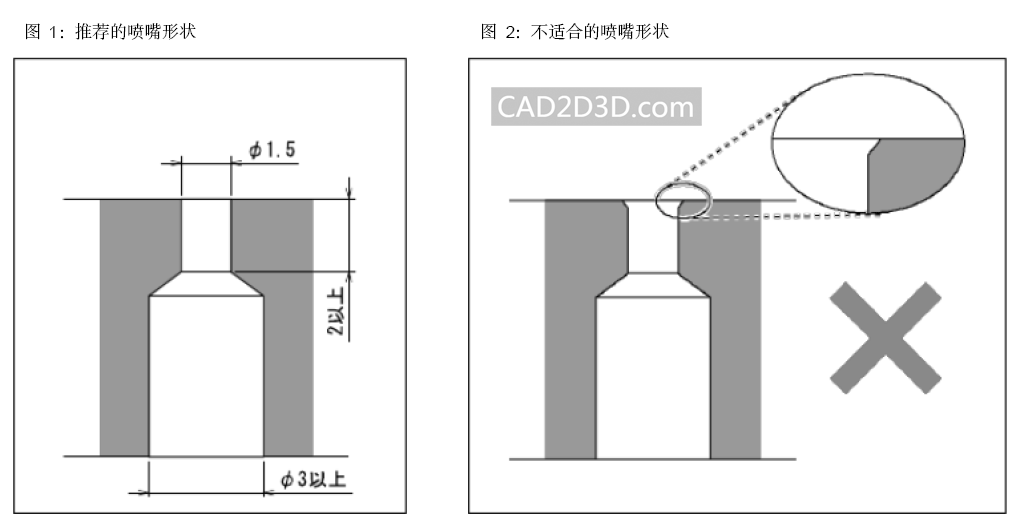

3.2 喷嘴的形状要求：喷嘴孔径φ1.5mm，深度2mm以上，不要倒角。

SMC 数字式位置传感器 ISA3 操作说明书百度网盘下载链接: https://pan.baidu.com/s/1O-z9RsVd0lMgvQN2Ggzxfg 提取码: d19n
