日本FANUC机器人本体用螺钉螺栓强度(性能等级)和拧紧力矩要求

下面是日本发那科FANUC机器人螺钉螺栓性能等级和拧紧力矩要求。

有乐泰胶水涂敷指定标示的重要的螺栓紧固部位,应对内螺纹侧长度方向上的整个啮合部区域进行涂敷。

相关文章:

  1. 机械螺钉(开槽和十字槽)和凹头螺钉(内六角)规格及性能等级区别及使用场合
  2. 紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

1. 螺栓请使用如下强度的:

钢制内六角螺栓

  • M22 以下的尺寸:拉伸强度1200N/mm² 以上(性能等级12.9
  • M24 以上的尺寸:拉伸强度1000N/mm²  以上(性能等级10.9)
  • 全尺寸的电镀螺栓:拉伸强度1000N/mm²  以上(性能等级10.9)

六角头螺栓、不锈钢制螺栓、特殊形状螺栓(按钮螺栓、扁平头螺栓、埋头螺栓等)

  • 拉伸强度400N/mm² 以上(性能等级4.8)

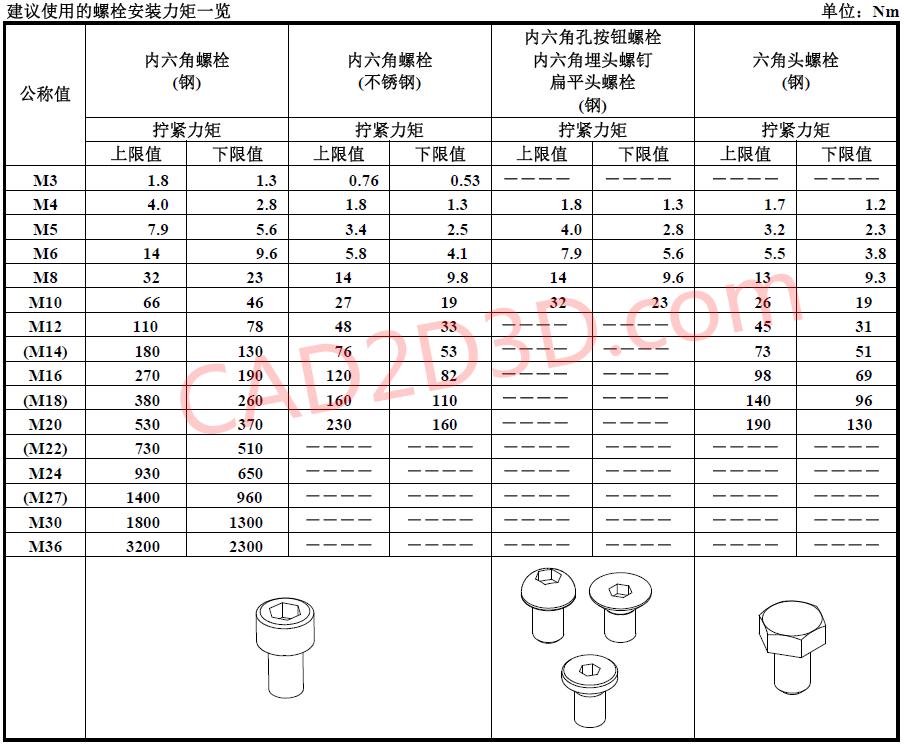

没有指明安装力矩时,请按照下表拧紧螺栓。

日本FANUC机器人本体用螺钉螺栓强度(性能等级)和拧紧力矩要求

参考文献:FANUC Robot R-2000iC 机构部操作说明书
