螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

送料系统对于提升自动化装配设备的生产力和效率非常重要。最初只针对螺杆较重的螺钉而开发,迄今为止螺钉自动送料系统能够处理各种类型的螺钉,带或不带垫圈,以及螺柱、销、铆钉、螺母、垫片、O型圈和各类小零件。

螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

1.0 自动送料系统功能特点

集成程序控制

对于固定式应用,用于螺钉或与螺钉类似的紧固件,我们提供集成程序控制器的螺钉送料系统,如果您想使用一个久经测试并已被广泛验证的系统,同时不希望使用自己的PLC来控制或者本身PLC的容量不足,该系统是您的最佳选择。

自由编程

形状特殊的工件可以通过可自由编程的固定式送料系统来实现送料,并可根据您的需求选择适合的气动元件和电气元件。

简便易用

我们可以将您主机的PLC与螺钉自动送料系统作简便快捷的集成。许多设计细节,如分料器可以快速打开上盖以及设备外罩可以转动或移除,大大方便了启动和维护。

供料容量大

螺钉自动送料系统具备出众供料能力,确保您的高效率装配和高可靠性。

超高稳定性

固定式螺钉自动送料系统设计稳健,所有高生产负荷的零件都是由优质合金钢并经过热处理制成,这样即使在处理过数以百万计的螺钉之后,送料机仍然可以稳定的

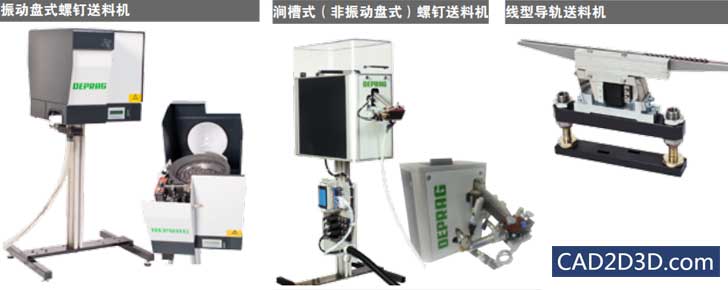

2.0 自动送料系统种类

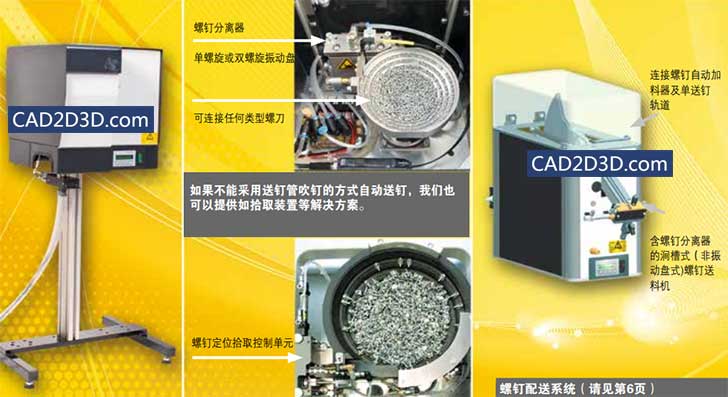

2.1 振动盘式螺钉送料机

固定式螺钉自动送料系统能够处理各种款式的小型零部件。例如螺钉,销,螺栓,铆钉,螺母,垫圈和O形圈等等。相较于其他送料系统,振动盘式螺钉送料机的送料效率较高。我们提供的振动盘式固定式螺钉送料机,适用于直径在M1到M20之间的螺钉螺杆长度从5毫米至130毫米皆可被处理;即使是沉头螺钉都能很容易地通过我们的振动送料器系统处理。

设计尺寸:0.05L~12L

如果无法通过送钉管吹钉上料,比如说,如果螺钉头部直径和螺柱长度的比例不合适,我公司会提供特别解决方案,这时可以使用真空吸附装置进行螺钉拾取。

螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

2.2 涧槽式(非振动盘式)螺钉送料机

如果工件敏感易损,或者要求噪音非常低,涧槽式(非振动盘式)螺钉送料机是很好的选择。的涧槽式(非振动盘式)螺钉送料机适用于M2到M6的螺钉,对于处理螺杆长度在25毫米以下的螺钉特别合适。涧槽式(非振动盘式)螺钉送料机也非常适用于球型和销钉状的工件。

2.3 线型导轨送料机

线型导轨送料机可用于在您装配系统中需要长距离运输的情况下,以保证一定的缓冲。我们可靠的线型送料机可以确保工件在振动盘中正确排序,从而防止部件堵塞、卡料或被推回振动盘。

3.0 螺钉自动送料系统的优势

3.1 振动负载自适应调节

通常,振动盘式螺钉送料机的震荡强度受填充水平的波动影响。因此:如果振动盘过满的话,系统振动会较慢; 如果振动盘接近空载,系统振动将会较快。为了消除这种影响,螺钉填充量可以通过料位传感器控制,供补料的料仓由料位传感器控制。我们提供集成自适应调节填充水平的进料系统!您的优势:无须额外配置传感器和补料系统,设备自行调节,振动速度保持恒定。

3.2 高效装配

振动盘制造过程中对室内生产的严格管控,耐磨材料的选用,以及特殊涂层工艺的使用,各个环节都确保了我们螺钉送料机的的高品质和高效率;振动盘式螺钉送料机装配高效,每分钟供料可达60个部件。使用双出口送料器,可以进一步优化您的生产线。一个振动盘可以为两个独立的工作站供料,如果使用螺钉预分 定位

3.3 定位

通过使用不同的排序元件(即所谓的导流板),用于排序的材料被移至目标位置,并随后被处理。如果工件的位置不正确,并且无法被纠正,将会被其他导向结构推回振动盘。近半个世纪专注于自动送料设备的创新、设计与精益制造。尤其在螺旋槽结构的振动盘方面(成型及坡度设计),以及在处理排列复杂的零件方面。

3.4 客户定制需求

如果您想将送料系统集成到装配系统并有局部空间受限的顾虑,那么我们可以提供特殊的解决方案以满足您的安装条件。您将受益于我们独特的专业能力,得到一套性能稳定以及高性价比的送料系统。针对客户定制的设备,我们会为您提供必要的3D数模,以便集成到您的系统。

4.0 附件

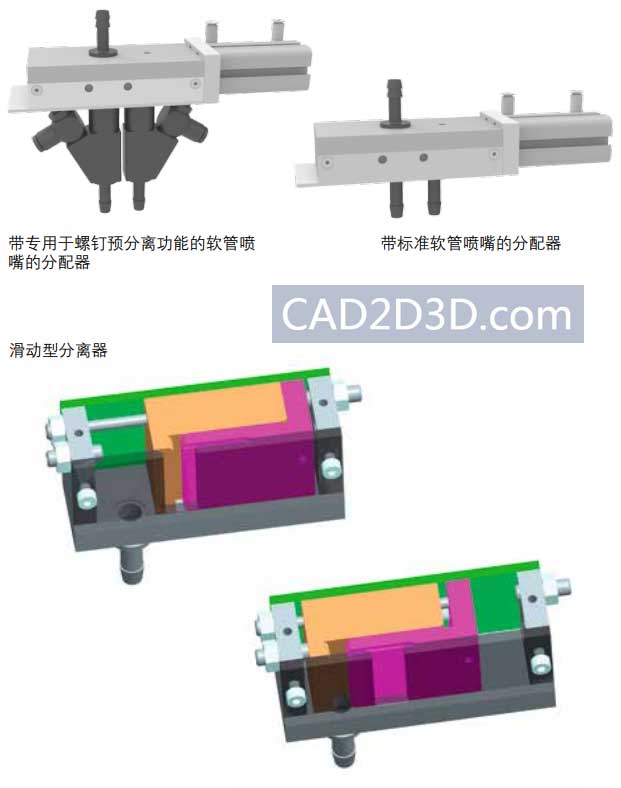

4.1 螺钉分配器

如果一个上料机必须提供超过两个位置(如螺刀主轴)出口,请使用预分配软管喷嘴,这些配送器可以提供2,3,4,5,最多6个出口。
为了提高送料速度,这些分配器可以通过预分配器(版本“V”)来操作。使用该系统,进料部分的分离器可以与拧紧装配同步操作。所有通道内的工件可同时被处理。这种类型的进料系统也可以用在需要克服重力的场合(比如底部向上的装配)

螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

5.0 螺钉自动送料机选型指导

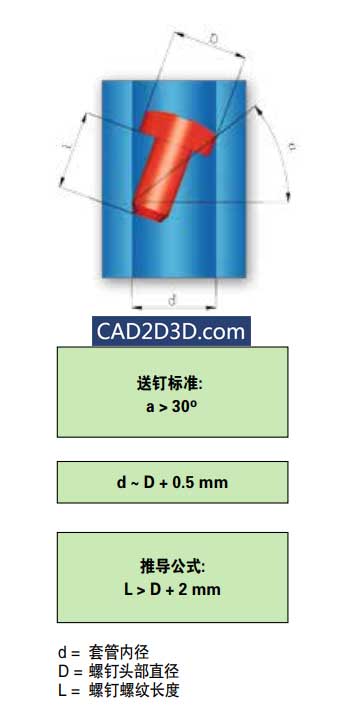

第一步:送钉标准

一般来说,凡是螺钉头大小符合以下规格的“轴重型”螺钉都可使用在我们的送料系统中:

螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

第二步:螺钉质量要求

仅仅符合DIN质量标准的送料机可靠性(允许其有3% 的卡钉故障率)是不够的。螺钉/紧固件质量的提高有助于改善送料机的可靠性。我们的目标是达到10ppm质量等级,也就是说,在每十万个螺钉中只可能有一个卡钉故障率。

第三步:符合应用要求的最佳送料类型

振盘式送料机特别适合尺寸不标准或是有特殊上料率要求的螺钉。涧槽式(非振动盘式)螺钉送料机在需要特别小心处理料件时或是要求噪音程度非常低时则非常合适。如果无法通过软管吹钉上料,我们还可以提供拾取装置。

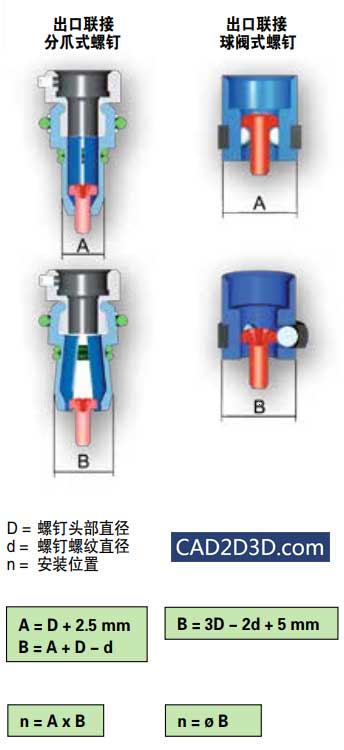

第四步:选择螺钉出料口类型

在进料口的底部有一个球阀式或是分爪式的出料口,用来收纳和固定螺钉。

螺钉自动送料系统(振动盘、涧槽式、线型导轨送料机)结构原理及选型指导

第五步:组件需有一定空间

组装部件螺钉头部的可用空间是对于手持式螺钉送料机的有效使用是非常重要的。无论是分爪式出口联接,还是球型出口联接都有空间上的要求。

第六步:单机或多机自动送料锁紧?

振动盘式螺钉送料机分为单螺旋槽和双螺旋槽。可以通过选配分配器将送料机分为多个出口。通过双螺旋槽式振动盘和两个六出口的分料器的组合使用,最多可以形成12个螺钉出口。请根据生产节拍的要求选择匹配的送料器。
