HG/T 20592-20635 《钢制管法兰、垫片和紧固件》 标准中提到突面 RF、凸面凹面、榫面槽面、全平面和环连接面,标准里虽然有图示,但我看了半天仍然不知所云,后来我看了一下美国ASME B16.5法兰标准讲解才恍然大悟。
法兰密封面型式和代号:
- 全平面FF
- 突面RF
- 凹面FM / 凸面M(成对使用)
- 榫面T / 槽面G(成对使用)
- 环连接面RTJ(RJ)

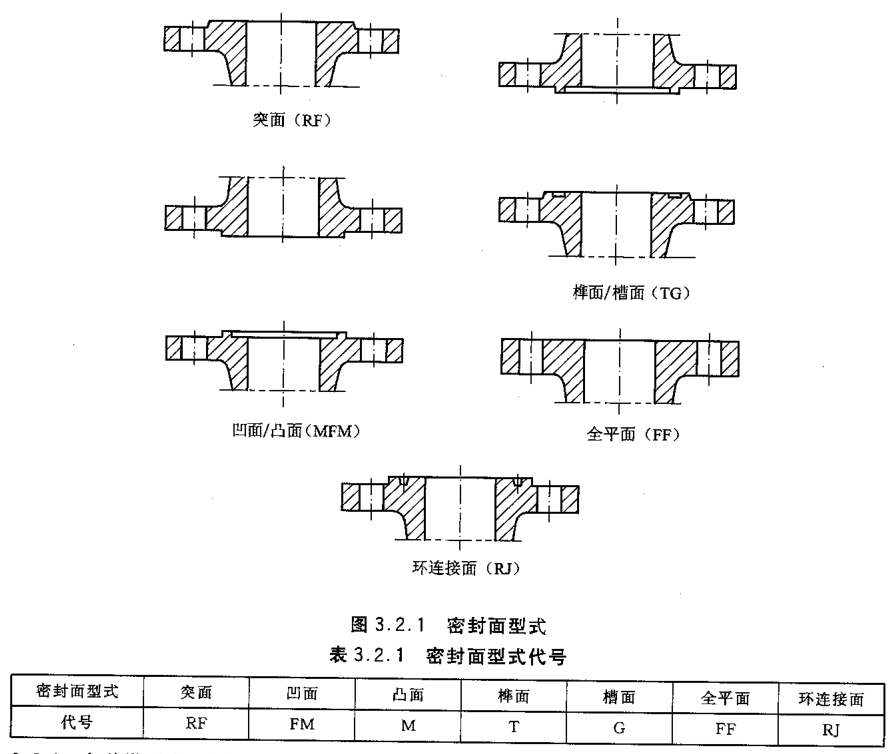

HG/T 20615 钢制管法兰(美标)中对法兰密封面型式和代号见下图所示,描述的很简单,虽然有图示,但我也没看懂,比如为什么叫突面,突面中的“突”是什么意思?

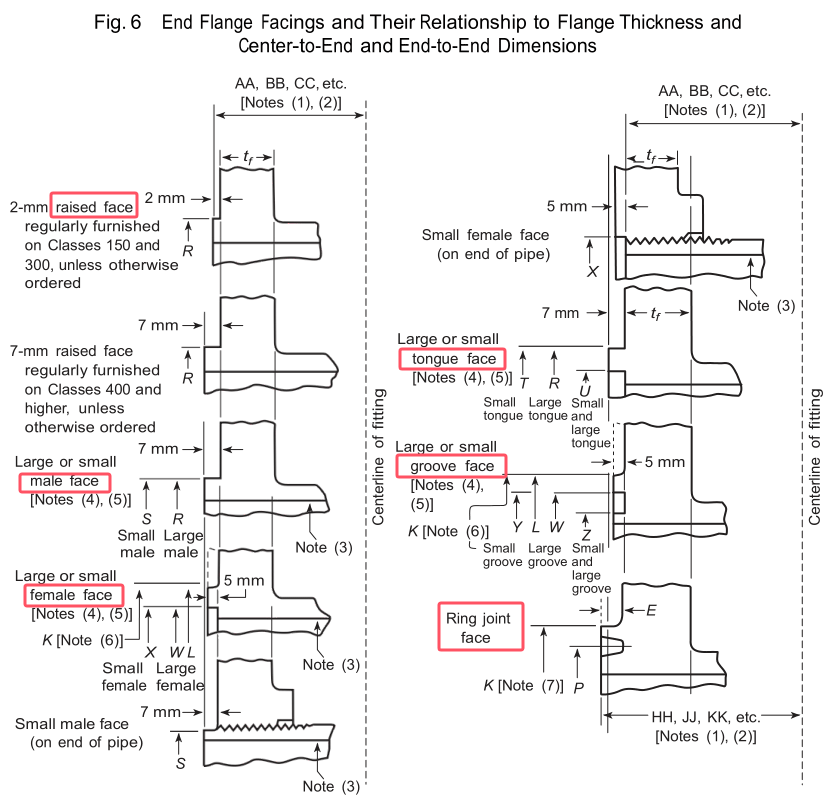

没办法我只好找来美国ASME B16.5 法兰标准,原来突面的原文是raised face,凸面的原文是male face,凹面的原文是female face,榫面的原文是tongue face,槽面的原文是groove face,环连接面的原文是ring joint face,至此我才恍然大悟。

根据工况、介质、压力、规格、温度等情况的不同所以选用的类型也不尽相同。下面我们来一起认识这些法兰密封面的类型!

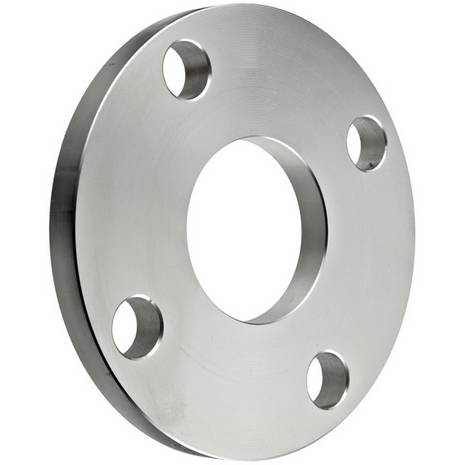

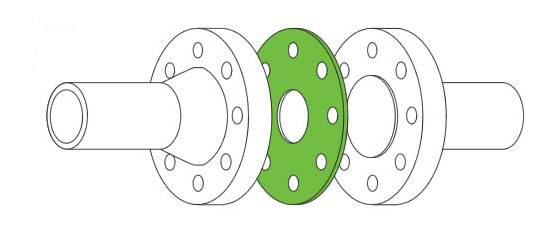

1 FF 全平面
Flat Face Full Face类型密封面表面为全平,适用于压力不高、介质无毒的场合。

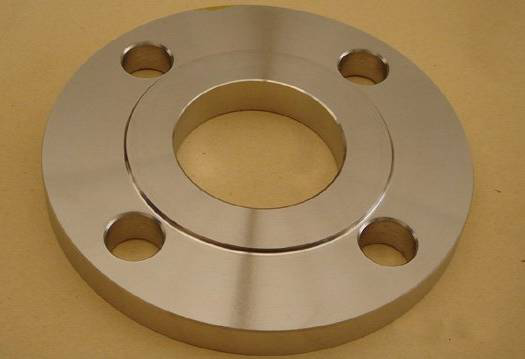

2 RF 突面

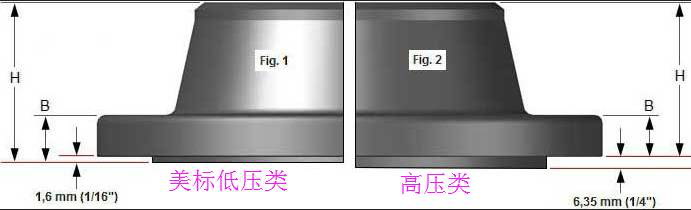

Raised Face类型密封面应用在几种类型当中最为广泛,最为常用的一种,国际标准与欧洲体系和国内的标准均为固定高度,但美标法兰中应注意高压力的高度会增高密封面的高度,垫片的使用也有多种类型。
适用于突面密封面法兰的垫片有各种非金属平垫片、包覆垫片;金属包垫;缠绕式垫片(含带外环或带内外环)等。

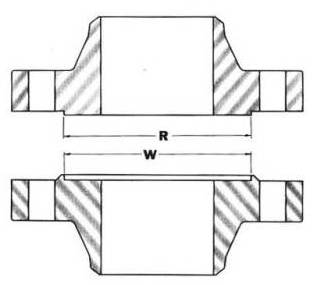

3 M 凸面 / FM 凹面
Male Face与Female Face这两种密封面类型是一对,一雌一雄,必须配套使用,按装时便于对中,还能防止垫片被挤出。适用于压力较高的场合。
凹凸面密封面适用的密封垫片有:各种非金属平垫、包覆垫;金属包垫;基本型或带内环型缠绕挚片等。

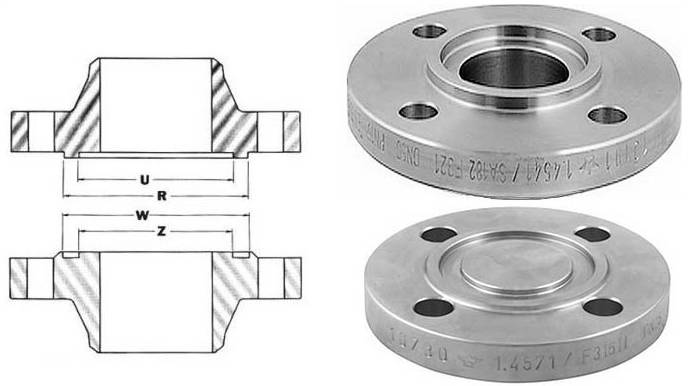

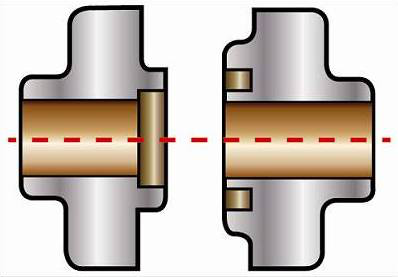

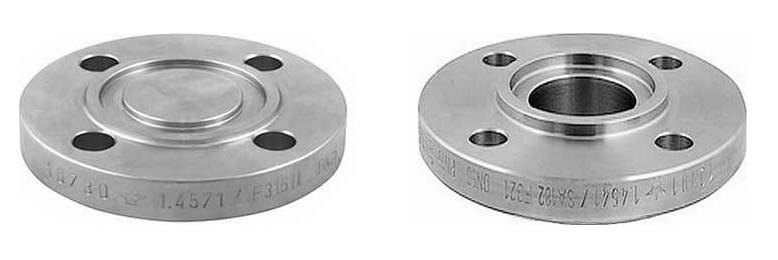

4 T 榫面 / G 槽面
tongue Face和Groove Face同凹凸面差不多,也是一公一母的配对密封面类型,同样是配对使用。其垫片位于环状凹槽内,受两侧金属壁的限制·可免于垫片受压变形而被挤入管道中。由于垫片不与管内流体介质直接接触,较少遭受流体介质的浸蚀或腐蚀,故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封面垫片安装对中性好,但密封面加工比较困难,更换垫片时易损伤密封面,而且安装和拆卸时必须在轴向将法兰分开,因此在管线设计时要考虑到有将法兰在轴向分开的可能。
榫槽面密封面适用的垫片有:各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。

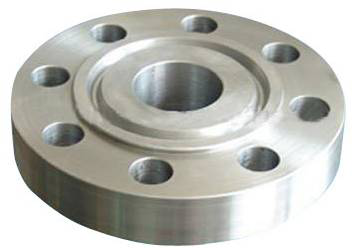

5 RTJ(RJ) 环连接面
Ring Joint Face环连接面密封的法兰,也属于窄面法兰,并在法兰的突面上开出一环状梯形槽作为法兰密封面,和榫槽面法兰一样,这种法兰在安装和拆卸时必须在轴向将法兰分开,因此,在管线设计时要考虑到将法兰在轴向分开的可能。


这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合,实现密封连接。由于金属环垫可以依据各种金属的固有特性,因而这种密封面的密封性能好,对安装要求也不太严格,适合于高温、高压工况,但密封面的加工精度较高。
作者:尚延伟
