水刀切割是一种基于侵蚀作用的工艺，其采用极高的水压（4137 bar 乃至更高）来切割材料。无论是否使用磨料，水刀系统都能非常精确地切割各种材料，并且不会出现热影响区。

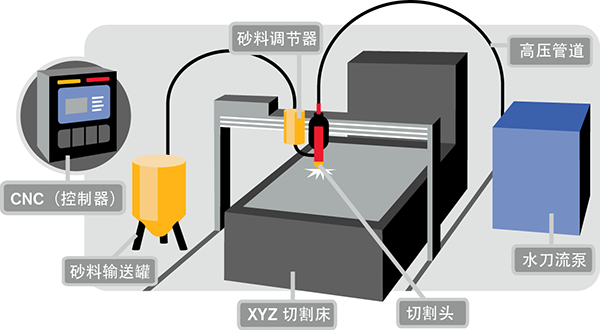

水切割系统主要包括：水刀泵、 高压水源、磨料调节器、套料软件、控制器、切割床、切割头。

易损件

• 孔口 — 钻石或红宝石
• 喷嘴
• 更换套件
• 支持设备
• 散装磨料贮存系统 — 将磨料输送到磨料调节器
• 闭环切割水回收系统 — 用于切割危险材料或用于水回收
• 磨料回收系统 — 可回收大约 50-70% 的磨料进行重复利用
• 反渗透系统 — 溶解固体总量 (TDS) < 250 ppm（如果超出此限值，则必须对水进行净化，以延长组件使用寿命）
• 磨料清除系统 — 磨料贮存罐内部的系统，用于将用过的磨料输送到料斗中

水刀类别

• 磨料：硬岩（边缘尖锐）— 用于切割最坚硬的材料 冲击岩（边缘呈圆形）— 用于切割硬度相对较低的材料
• 无磨料：仅使用水的应用 — 用于切割较软的材料

水刀的用途

• 用于无法接受热影响区的场合
• 用于不想进行二次加工的场合
• 用于材料类型经常变化的场合（例如，车间）
• 需要严格公差 (+/- 0.013 cm) 的应用
• 用于精细切割
• 切割非常厚的材料（大于 5.08 cm）

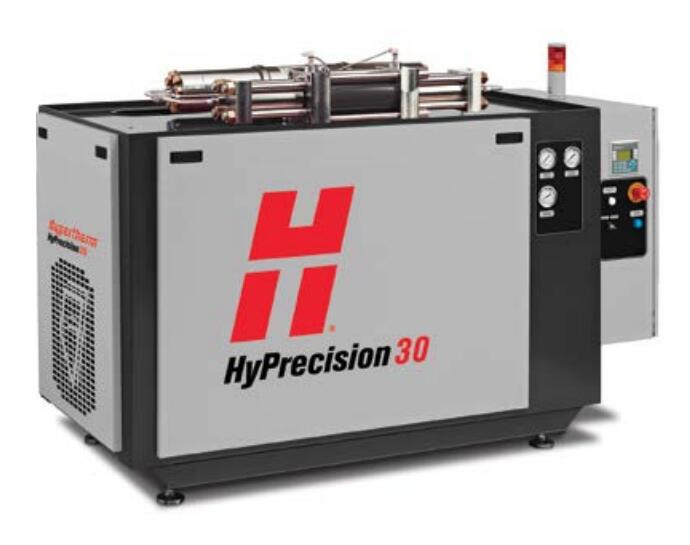

水刀泵

水刀切割技术可实现边缘切割角度小、无热影响区、割缝狭窄且几乎无熔渣的出色精细切割质量。此外，它还能加工各种材料，并且具有其他切割技术无法匹敌的厚度范围能力。

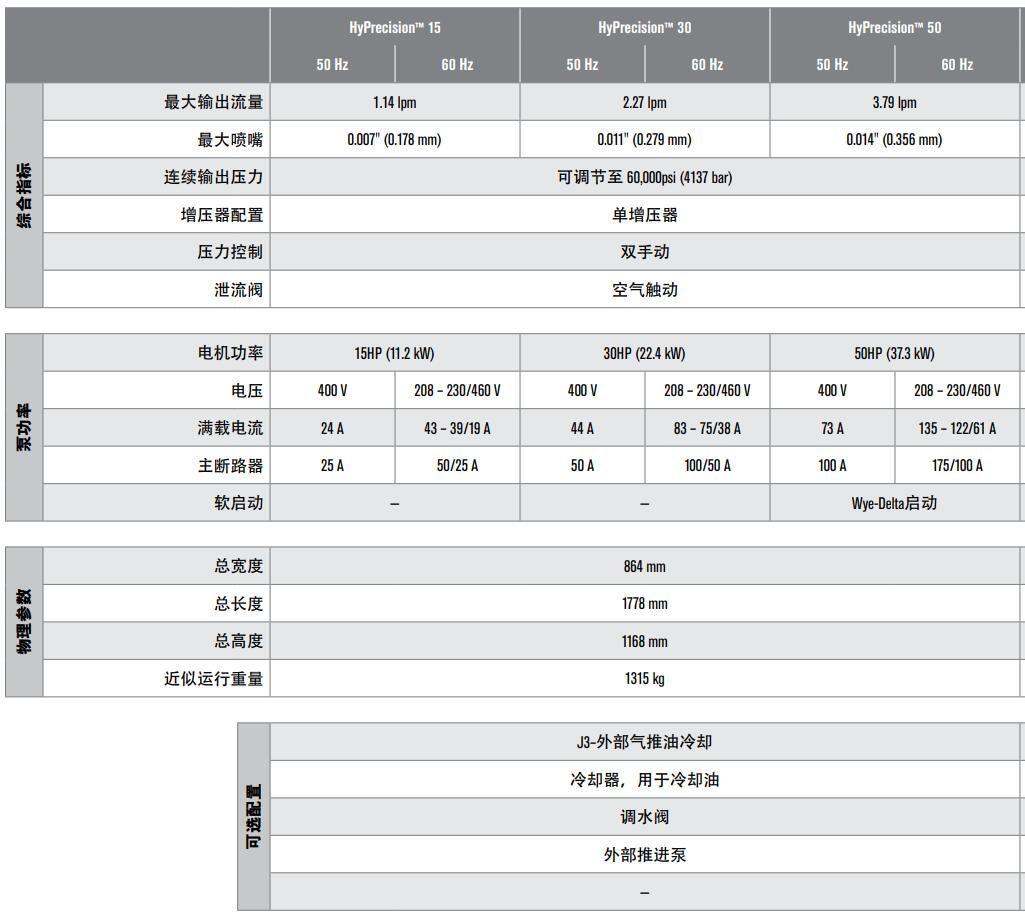

海宝 HyPrecision™ 水刀泵集成了独有的 Advanced Intensifier Technology (AIT)，是世界上最耐用、性价比最高的水刀泵。初级系列 15、30 和 50 型号产品的设计宗旨是以最低拥有成本提供长期可靠性和不折不扣的安全性。

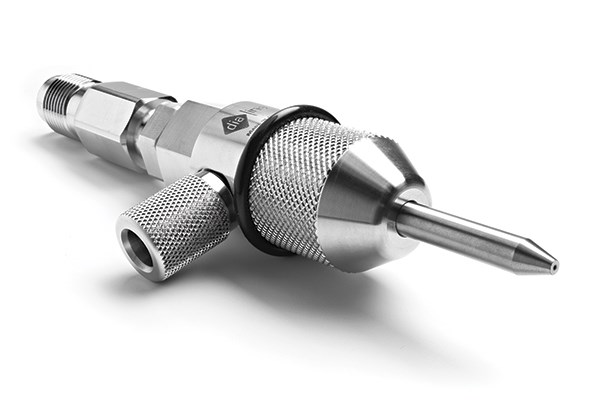

切割头

AccuStream™ DiaLine™ 切割头经过精心设计，能够形成完美对中的切割流， 从而最大程度地将能量转移到工件上，同时减少对切割头组件的磨损和撕扯。 DiaLine 配备一个享有业界领先的 600 小时质保服务的钻石孔口，是目前市场上技术最先进的切割头，并且可完全定制，以满足任何切割业务的需求。

海宝水切割机官网：https://www.hypertherm.com/zh/landing-pages/waterjet/
