光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件，转换为电讯号，然后经讯号处理电路处理后，输出相应位移量的数字讯号。光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

光栅尺目前广泛使用在汽车制造、航空航天、模具、机械等各个部门。当前光栅尺主要设备提供商有海德汉、API、雷尼绍、形创等国际知名品牌。

光栅尺按照制造方法和光学原理的不同，分为透射光栅和反射光栅。

结构组成

光栅尺是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床固定部件上，光栅读数头装在机床活动部件上，指示光栅装在光栅读数头中。右图所示的就是光栅尺的结构。

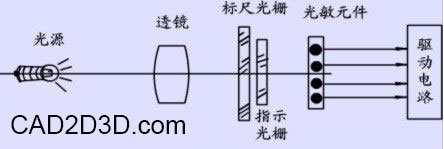

光栅检测装置的关键部分是光栅读数头，它由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。光栅读数头结构形式很多，根据读数头结构特点和使用场合分为直接接收式读数头(或称硅光电池读数头、镜像式读数头、分光镜式读数头、金属光栅反射式读数头）。

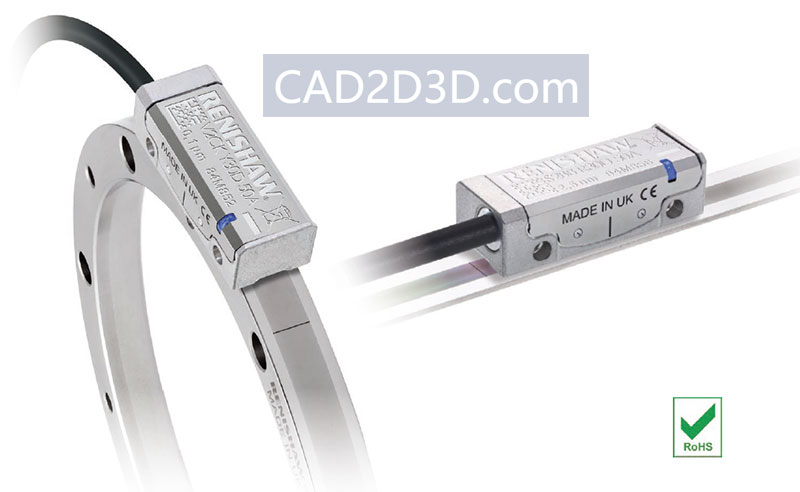

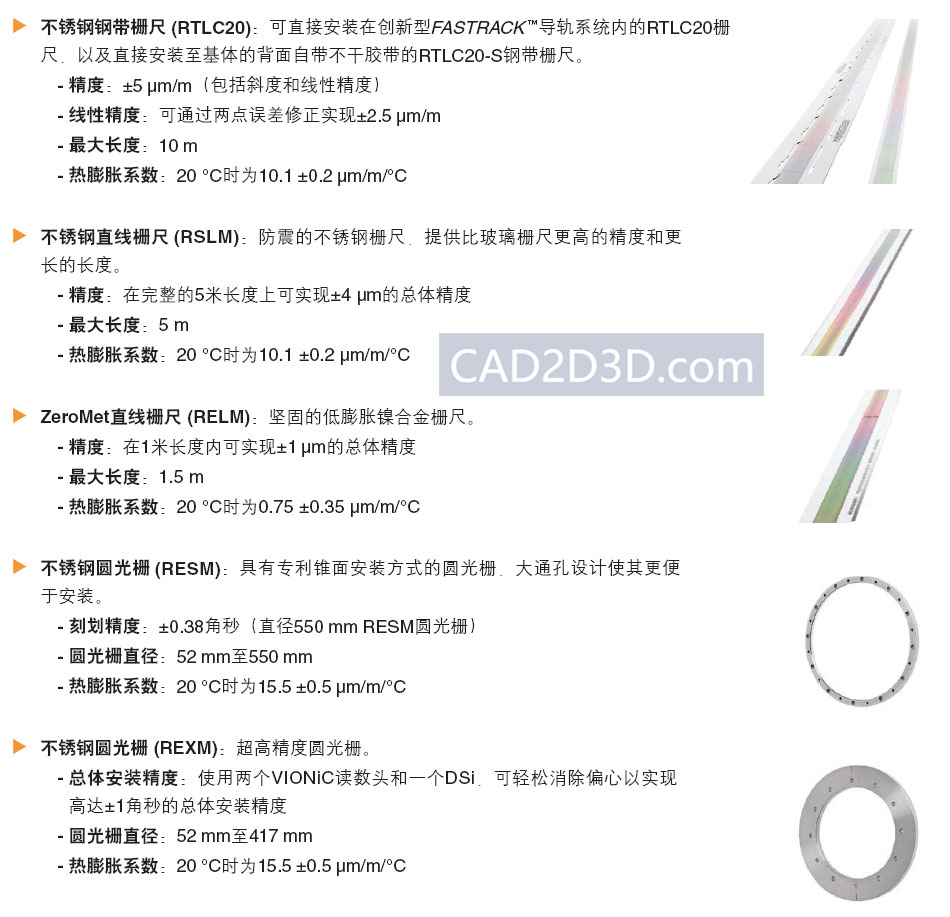

栅尺种类：直线栅尺和圆栅尺

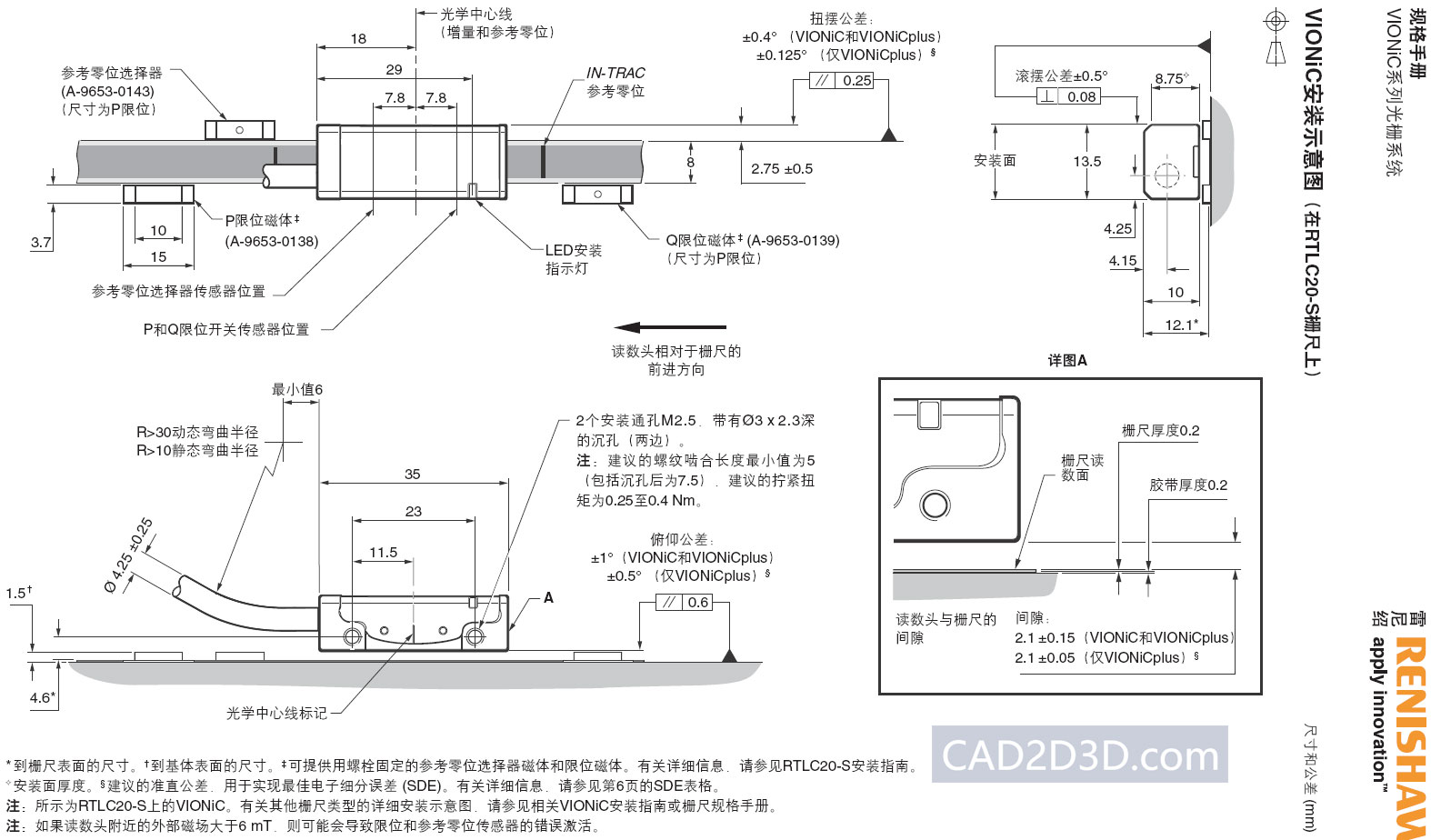

光栅尺安装要求(点击下图看大图)
