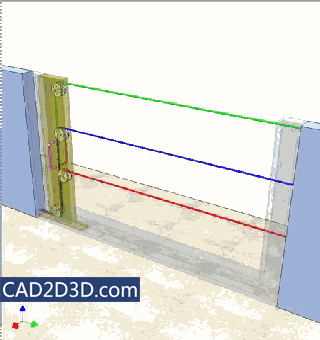

钢丝绳开关门,门立柱往右打开的过程中,原本位于地面上方的3根钢丝绳被收起到地面以下,实现了一个开门的过程。
机构原理:从下图上,立柱上有3组滑轮(每组2个),对应下图的红、蓝、绿3根钢丝绳,立柱带着滑轮在移动的过程中,不改变钢丝绳的长度,但是改变了钢丝绳的位置,实现了一个开关的过程。
