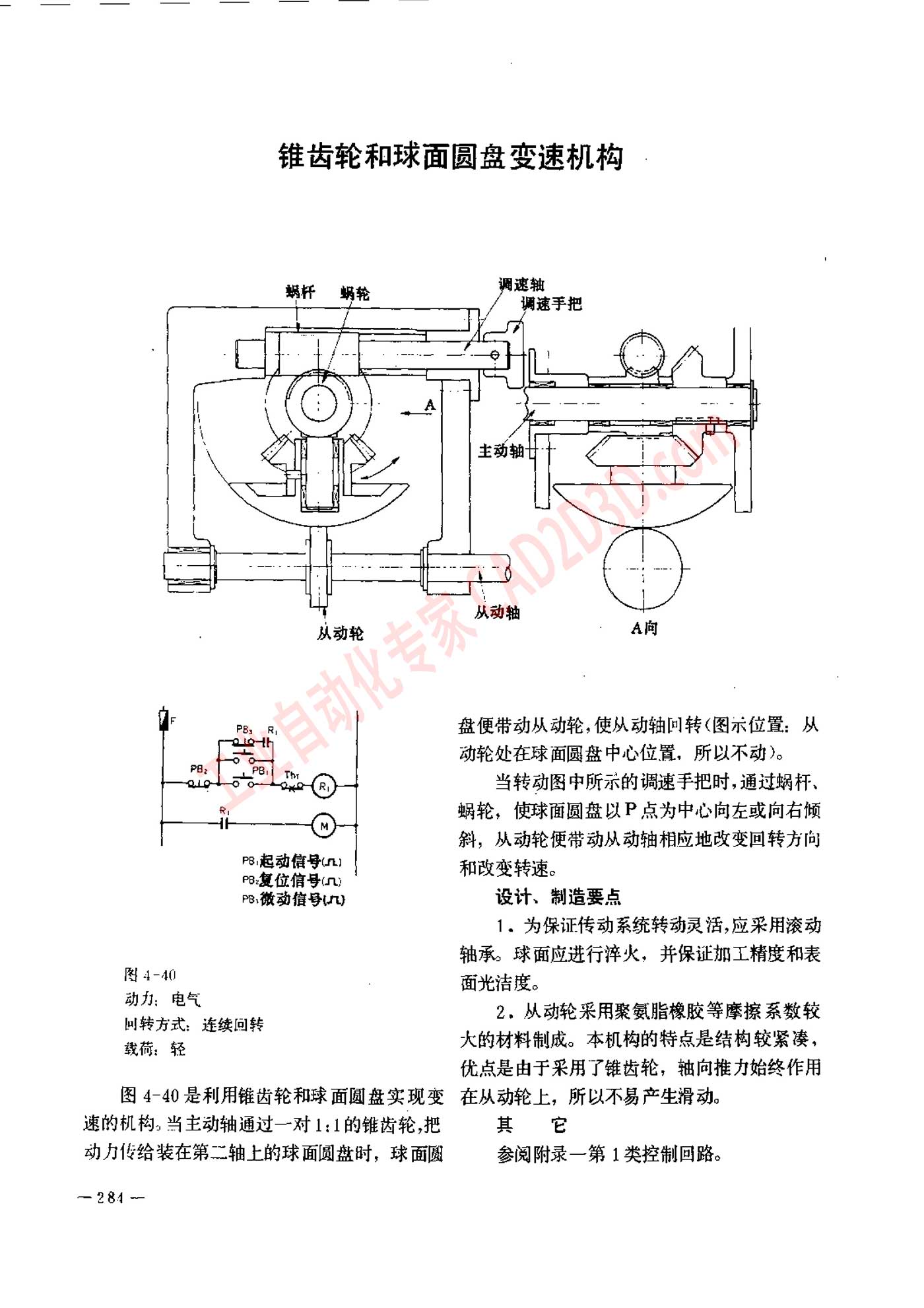

锥齿轮和球面圆盘变速机构
盘 便 带动 从 动 轮 , 使 从 动 轴 四 转 ( 图 示 位 置 ， 从
动 轮 处 在 球面 圆 盘 中 心 位 置 ， 所 以 不 动 )。
当 转 动 图 中 所 未 的 调 速 手 把 时 , 通过 蜗杆 、
蜗轮 ， 使 球面 圆 盘 以 了 点 为 中 心 向 左 或 向 右 颁
斜 ， 从 动 轮 便 带 动 从 动 轴 相 应 地 改变 回转 方向
P S Bl i e
B 和 改变 转速
pe, 微 动 得 号 tr 设计 、 制 造 要 点
1. 为 保证 传动 系统 转动 灵活 ,应 采用 滚动
轴承 。 球 面 应 进行 流 火 ， 并 保证 加 工 精度 和 表
由 4 和 面 光 洁 度 。
和 s 2 。 从 动 轮 采 用 聚 氨 脂 橡胶 等 摩擦 系数 较
Ly 大 的 材料 制 成 。 本 机 构 的 特点 是 结构 较 紧 凑 ，
优点 是 由 于 采用 了 锥 齿轮 ， 轴 向 推力 始终 作用
图 4-40 是 利用 锥 齿轮 和 球面 阁 盘 实现 变 在 从 动 轮 上 ， 所 以 不 易 产 生 滑动 。
速 的 机 构 - 当主 动 轴 通 过 一 对 1: 1 的 锥 齿轮 ,把 其 €
动力 传 给 装 在 第 二 轴 上 的 球面 图 数 时 ， 球 面 贺 参阅 附录 一 第 1 类 控制 回路 。
一 284 一
