随动装置任意变速回转运动机构
随 动 装置 任意 变速 回转 运动 机 构
终止 信号 (_C 其 |
4-45 设计 、 制 造 要 点
动力 ， 液 压 1。 随 动 阅 的 液压 管 路 要 特别 注意 清洁 ,并
回转 方式 ， 连 续 回转 设置 过 滤器 ， 以 防 杂质 引起 随 动 闪 产 生 故 障 。
g8 & 2. RAHHMNBEERFHEE, B,
液压 油 温 也 必须 通过 冷却 器 等 保持 在 一 定 范

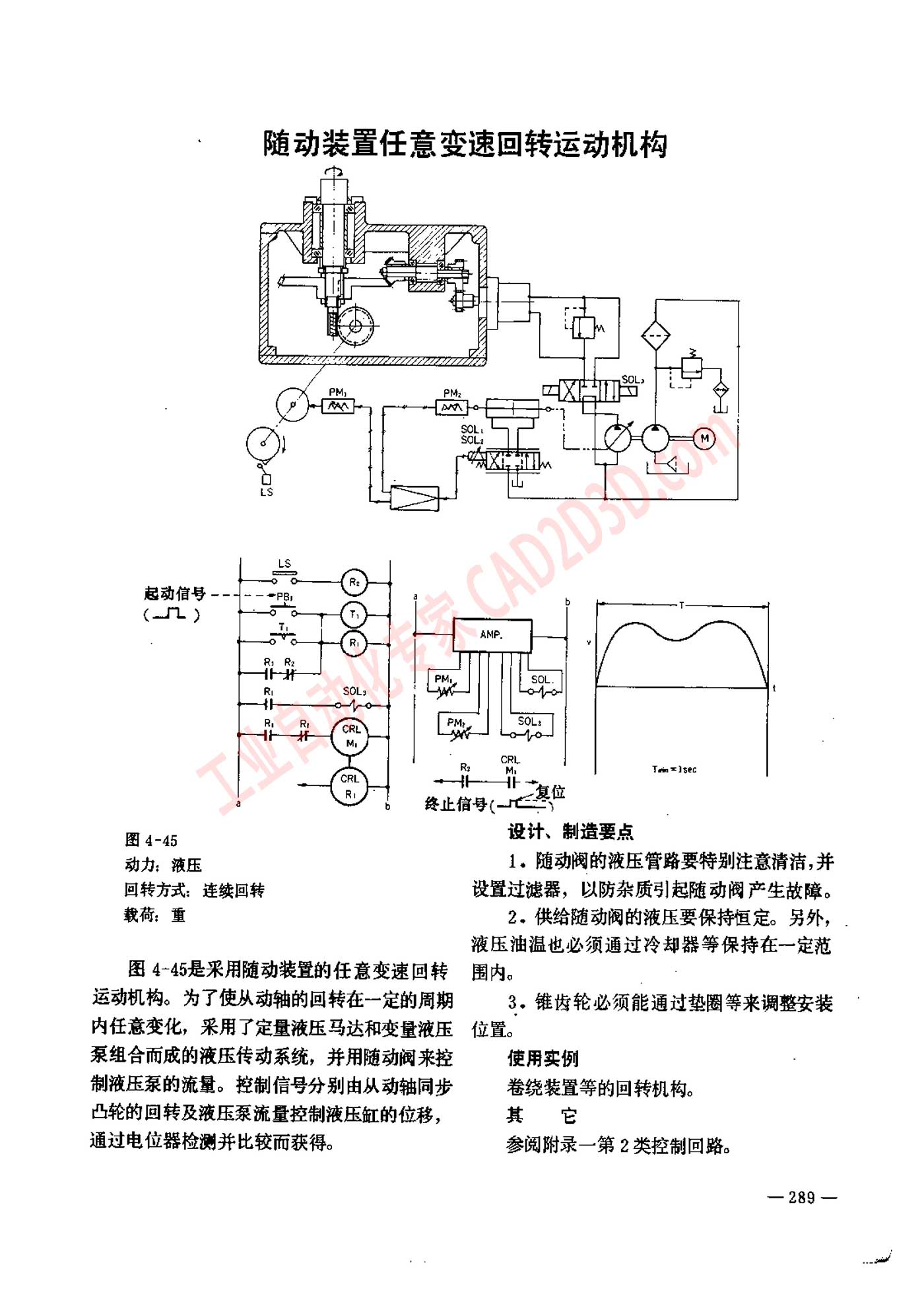

图 4-45 是 采用 随 动 装置 的 任意 变速 回转 。 围 内 。
运动 机 构 。 为 了 使 从 动 轴 的 回转 在 一 定 的 周期 3. 锥 齿轮 必须 能 通过 垫圈 等 来 调整 安装
内 任意 变化 ， 采 用 了 定量 液压 马达 和 变量 液压 “位置 。
和 泵 组 合 而 成 的 液压 传动 系统 ， 并 用 随 动 阔 来 控 使 用 实例
制 液压 菏 的 流量 。 控 制 信号 分 别 由 从 动 轴 同 步 卷 绕 装置 等 的 回转 机 构 。
凸轮 的 回转 及 液压 泵 流量 控制 液压 红 的 位 移 ， 其 它
通过 电位 器 检测 并 比较 而 获得 。 参阅 附录 一 第 2 类 控制 回路 。
一 289 一
