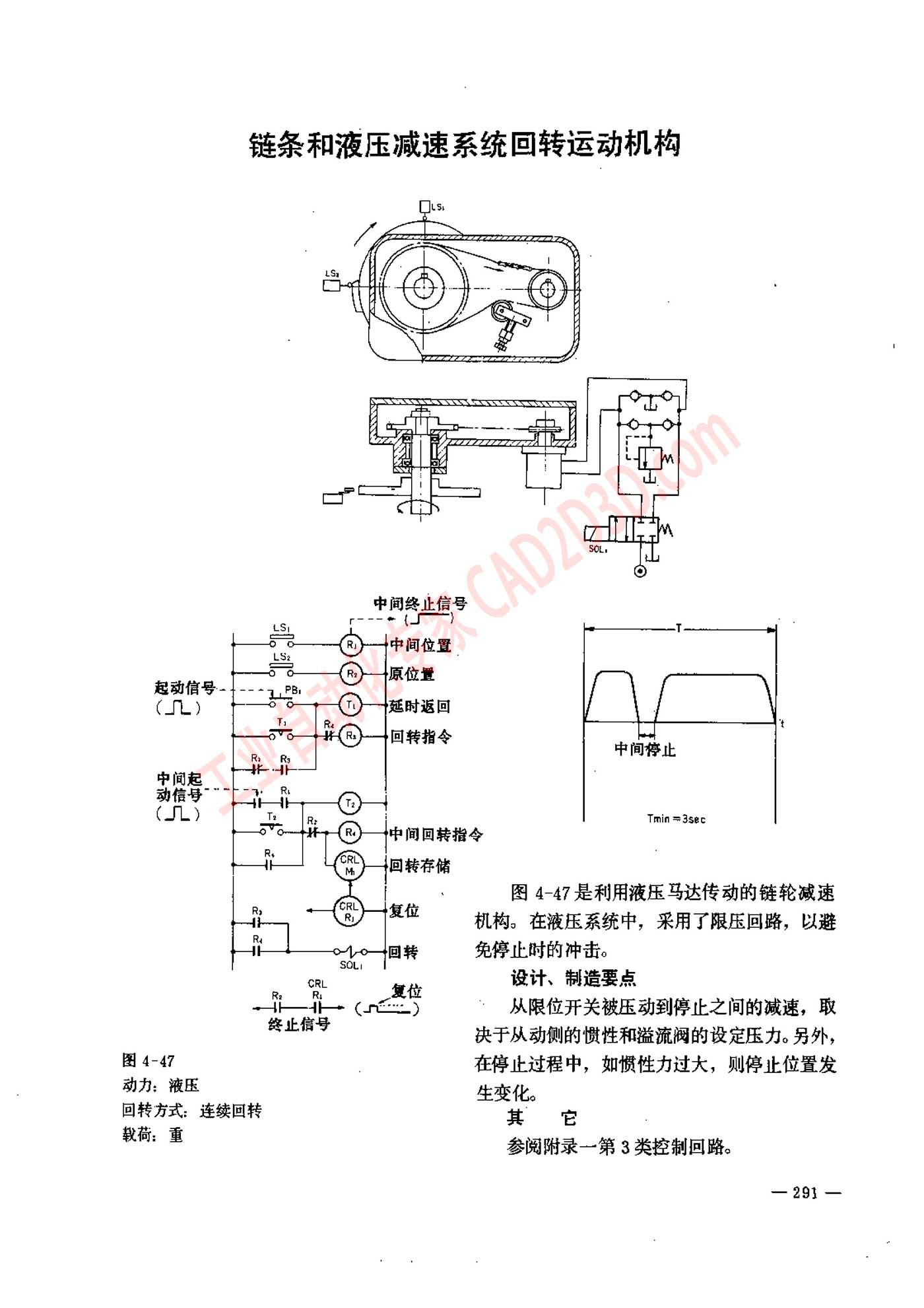

链条和液压减速系统回转运动机构
图 4-47
动力 液压
回转 方式 ， 连 续
教 荷 : 重
=
链条 和 液压 减速 系统 回转 运动 机 构
间 终 止 信 号
= (N
A AL
Trmin =3sec
图 4-47 是 利用 液压 马达 传动 的 链 轮 减速
机 构 。 在 液压 系统 中 ， 采 用 了 限 压 回路 ， 以 避
免 停 止 时 的 冲击 。
设计 、 制 造 要 点
丛 限 位 开关 被 压 动 到 停止 之 问 的 减速 ， 取
决 于 从 动 侧 的 民 性 和 洪流 阔 的 设 定 压力 。 另外 ，
在 停止 过 程 中 ， 如 惯性 力 过 大 ， 则 停 赴 位 置 发
生变 化 。
其 E
参阅 附录 一 第 3 类 控制 回路 。
一 291 一
