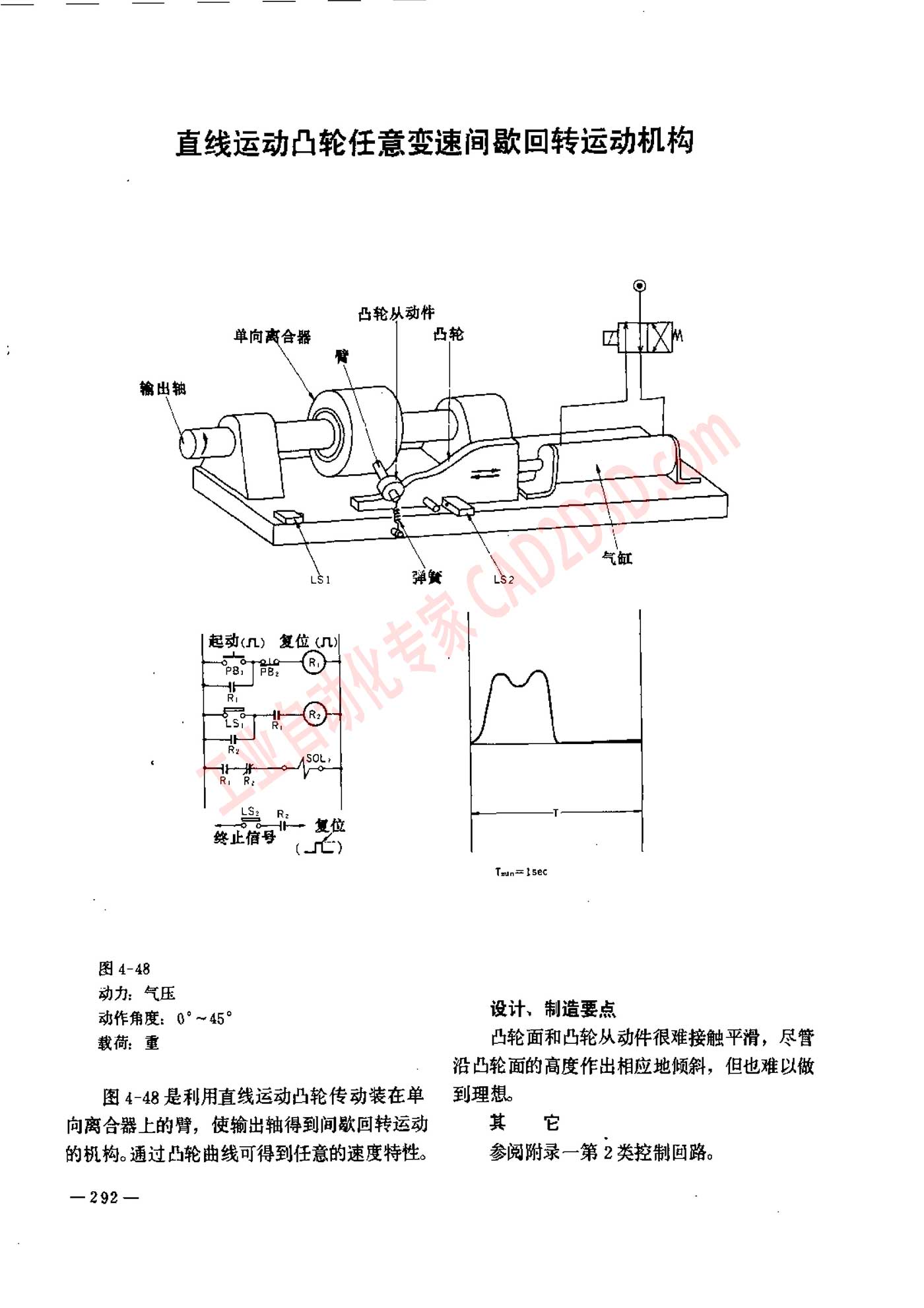

直线运动凸轮任意变速间歇回转运动机构
E&EshnRERTERREFZHIN
Toun=15eC
图 4-48
动力 ， 气压 . .
动作 角度 ，0" ~45? 设计 ， 制 造 要 点
载荷 ， 重 凸轮 面 和 凸轮 从 动 件 很 难 接触 平滑 ， 尽 管
沿 凸 轮 面 的 高 度 作 出 相应 地 倾斜 ， 但 也 难以 做
图 4-48 是 利用 直线 运动 凹 轮 传动 装 在 单 ”到 理想
向 离合 器 上 的 臂 ， 使 输出 轴 得 到 间歇 回转 运动 其 它 .
的 栅 构 。 通 过 凸轮 曲线 可 得 到 任意 的 速度 特性 。 参阅 附录 一 第 2 类 控制 回路 。
一 292 一
