爪传动销轮的间歇回转运动机构
瓜 传 动 销 轮 的 间歇 回转 运动 机 构

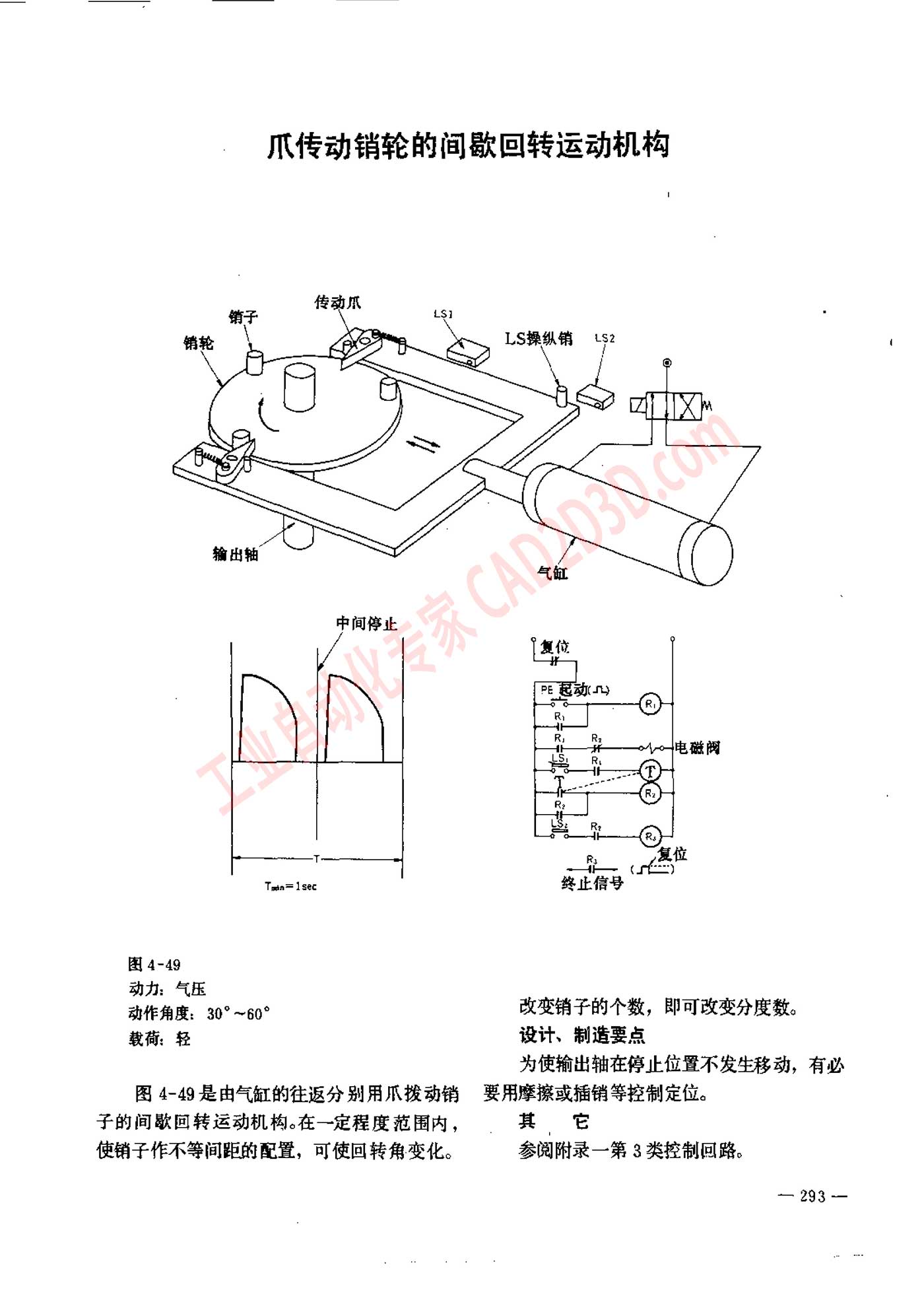

图 4-49
动力 气 于
动作 角度 ，30" ~60? 改变 销 子 的 个 数 ， 即 可 改变 分 度数 。
载荷 : 轻 设计 、 制 造 要 点
为 使 输出 轴 在 停止 位 置 不 发 生 移动 ， 有 必
图 4- 妈 是 由 气缸 的 往返 分 别 胃 爪 拨 动 销 ”要 用 摩擦 或 插销 等 控制 定位 。
子 的 间歇 回转 运动 机 构 。 在 一 定 程度 范围 内 ， H T
使 销 子 作 不 等 间距 的 配置 ， 可 使 回转 角 变 化 。 参阅 附录 一 第 3 类 控制 回路 。
