往复凸轮传动销轮的间歇回转运动机构
B Mt SR B B EE S
P 4-50
动力 ， 波 压
动作 角度 : 60* ，36" ，25.7?
载荷 ， 中

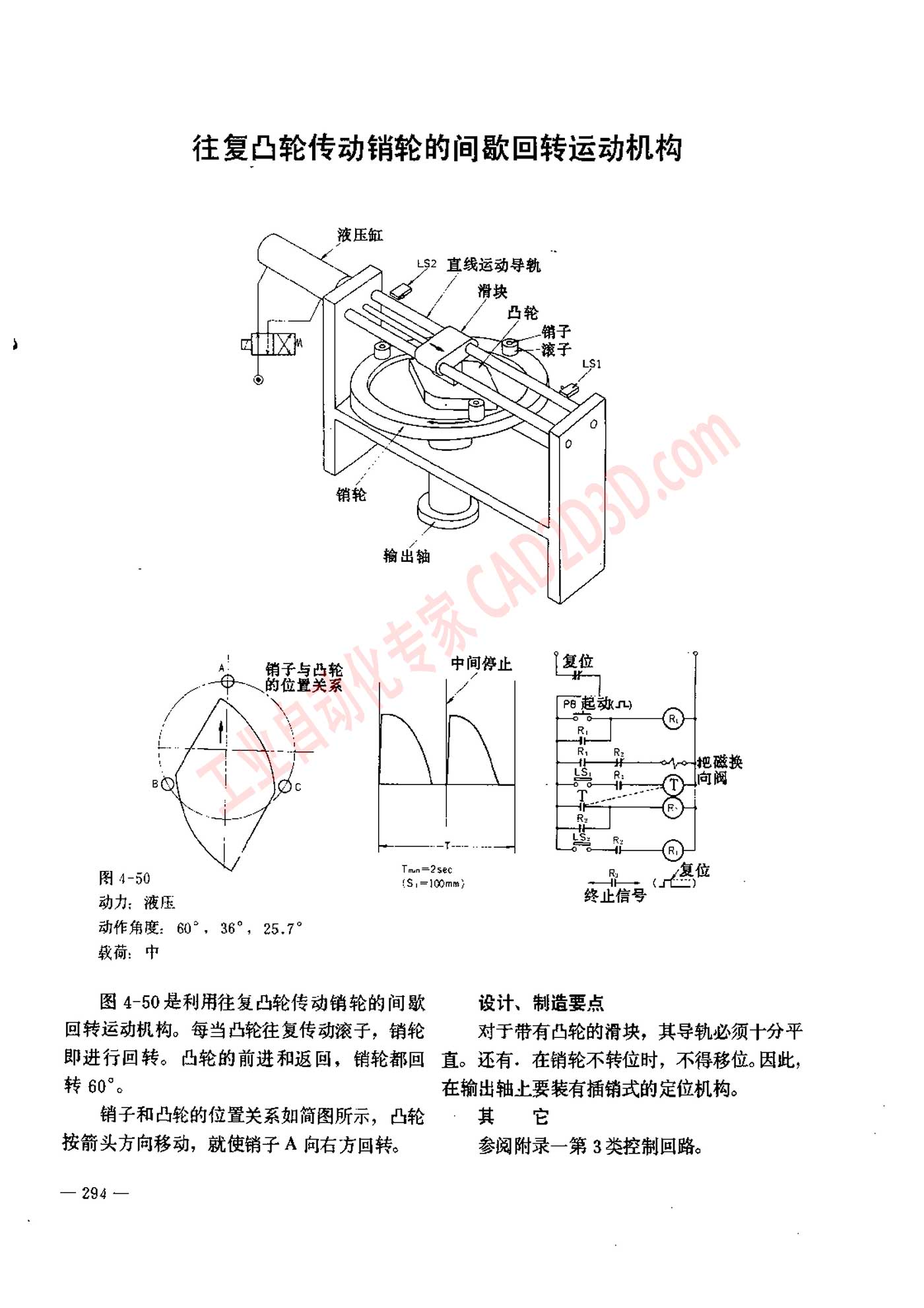

图 4-50 是 利用 往复 凸轮 传动 销 轮 的 间 睦 设计 、 制 造 要 点
回转 运动 机 构 。 每 当 廿 轮 往复 传动 滚 子 ， 销 纶 对 于 带 有 四 轮 的 滑 块 ， 其 导轨 必须 十 分 平
即 进行 回转 。 巴 轮 的 前 进 和 返回 ， 销 轮 都 回 直 。 还 有 .在 销 轮 不 转 位 时 ， 不 得 移 位 。 因 此，
转 60"。
在 输出 轴 土 要 装 有 插销 式 的 定位 机 构 。
销 子 和 凸轮 的 位 置 关系 如 简 图 所 示 ， 凸 轮 其 它
按 箭头 方向 移动 ， 就 使 销 子 A 向 右 方 回 转 。
