双凸轮传动的上下和左右运动机构
双 凸 轮 传动 的 上 下 和 左右 运动 机 构
IRe sjRe。 SRe
< OA
: 起 动 按钮
: 一 次 回转 终止 开关 〈 原 位 置 接 通 ?
电动 机
: 制动器
: 离合 器
接 自 减 速 电动 机
动力 电气
718 10~ 100 8%
载荷 ， 轻

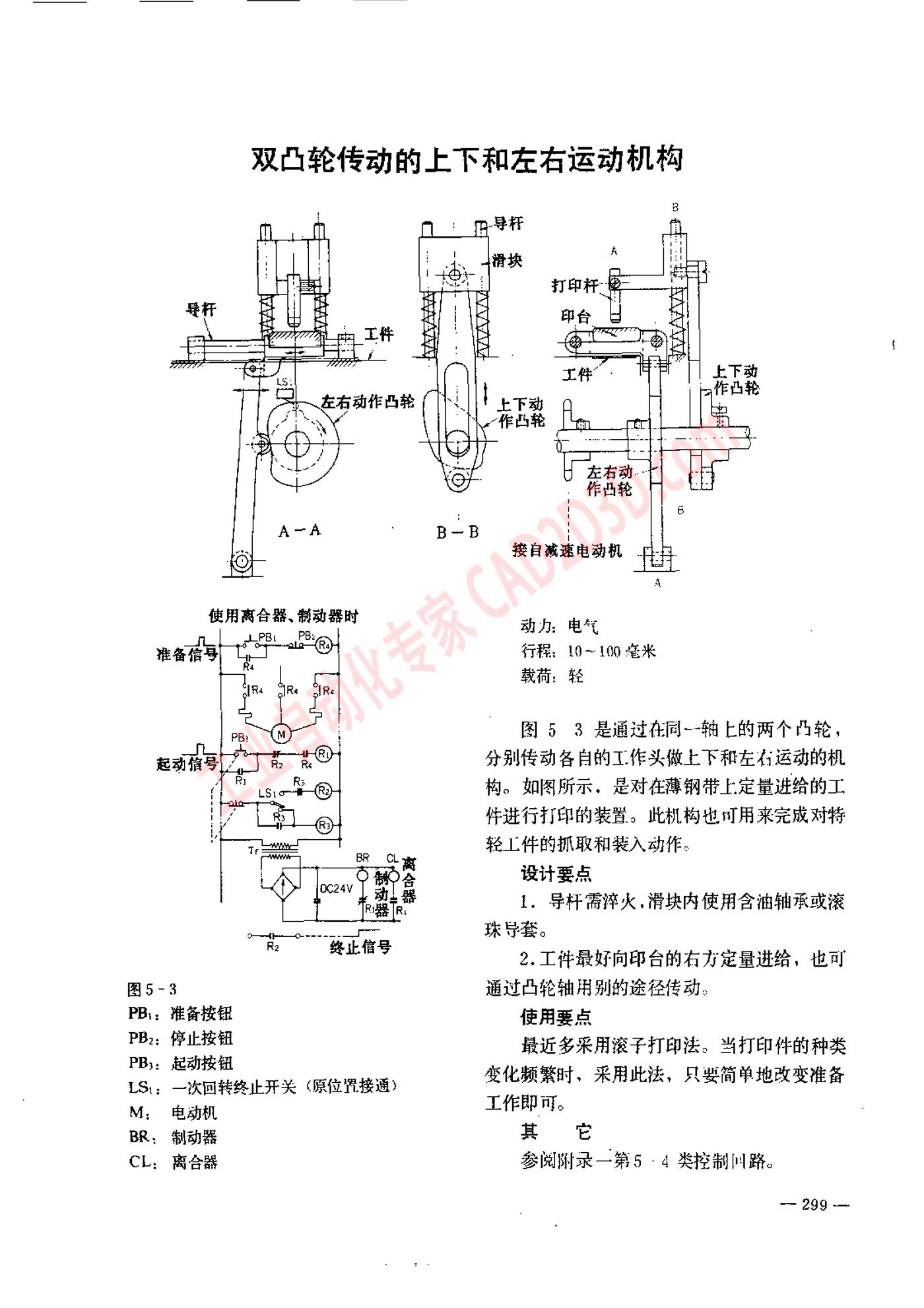

图 5 3 是 通过 在 同 ~- 轴 上 的 两 个 凸轮 ，
分 别传 动 各 自 的 工作 头 做 上 上下 和 左右 运动 的 机
构 。 如 几 所 示 ， 是 对 在 薄 钢 带 上 定量 进 给 的 工
件 进行 打印 的 装 骂 。 此 机 构 也 可 用 来 完成 对 特
辊 工件 的 抓 到 和 装 入 动作 。
设计 要 点
1， 导 杆 需 济 火 , 滑 块 内 使 用 含油 轴承 或 滚
珠 导 套 。
2. 工 件 最 好 向 印台 的 右 方 定量 进 给 ， 也 可
通过 凸轮 轴 用 别 的 途径 传动 。
使 用 要 点
最 近 多 采用 滚 子 打印 法 。 当 打印 件 的 种 类
变化 频繁 时 ， 采 用 此 法 ， 只 要 简单 地 改变 准备
工作 即 可 。
其 它
参阅 附录 一 第 5 . 4 类 控制 加 路 。
一 299 一
