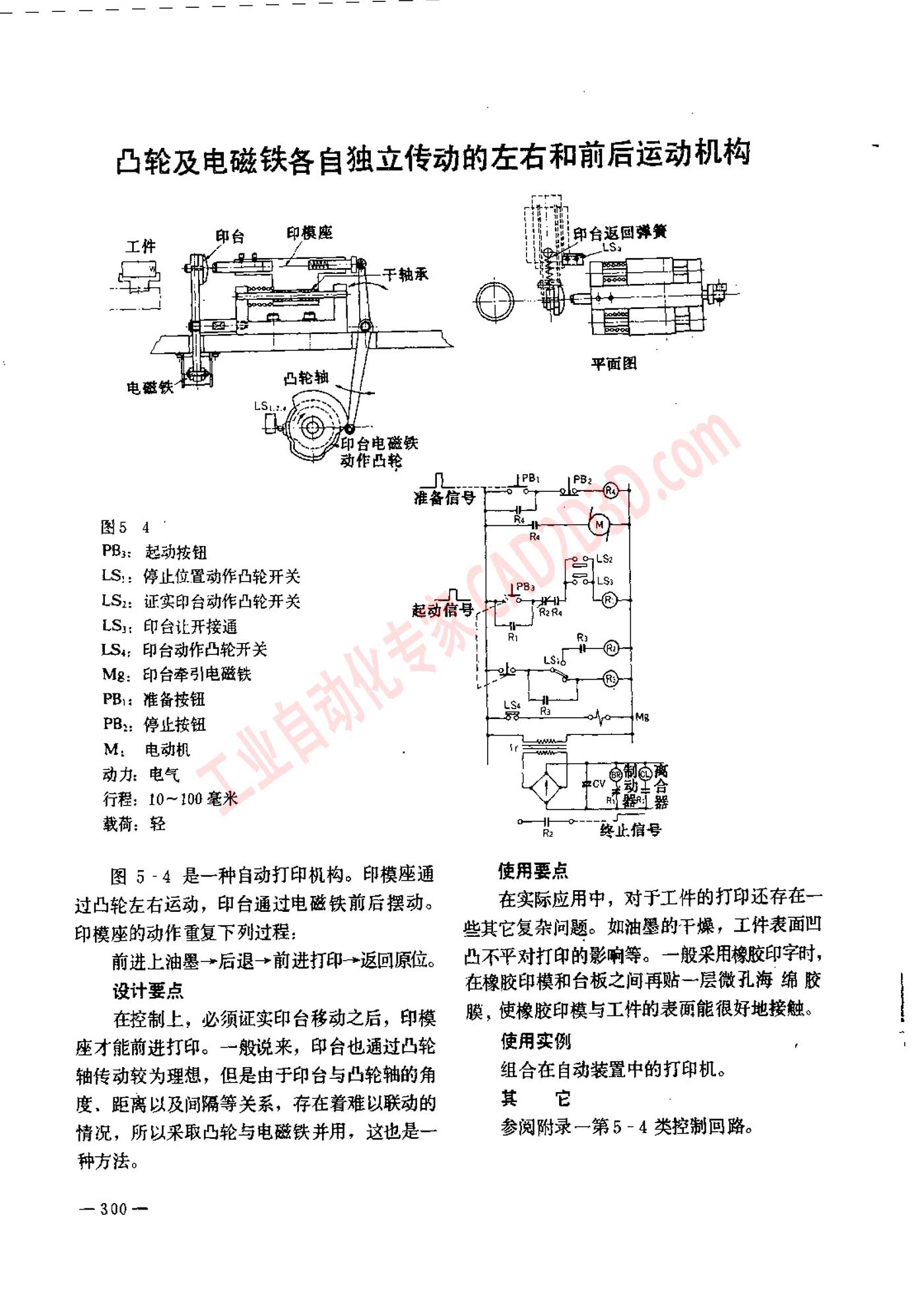

: 起 动 按钮 LS,， 停 止 位 置 动作 凸轮 开关 LS;: 证 实 印台 动作 凸轮 开关 LS:， 印 合 让 开 接 租 LS4， 印 台 动 作 凸 轮 开关 Mg: 印台 奉 引 电磁 铁 PB,， 准 备 技 刍 PB:， 停止 按钮 M:， 电动 机 动 办 电气 行程 ，10 一 100 毫米 载荷 ， 轻 图 5 -4 是 一 种 自动 打印 机 构 。 印 模 座 通 过 凸轮 左右 运动 ， 印 台 通 过 电磁 铁 前 后 摆动 。 印 模 座 的 动作 重复 下 列 过 程 ; 前 进 上 油墨 -后退 -~ 前 进 打 印 一 返回 原 位 。 设计 要 点 在 控制 上 ， 必 须 证 实 印台 移动 之 后 ， 印 模 座 才能 前 进 打印 。 一 般 说 来 ， 印 台 也 通过 凸轮 轴 传 动 较为 理想 ， 但 是 由 于 印台 与 凸轮 轴 的 角 度 、 距离 以 及 间隔 等 关系 ， 存 在 着 难以 联动 的 情况 ， 所 以 采取 凸轮 与 电磁 铁 并 用 ， 这 也 是 一 种 方法 。 一 300 一 TR 使 用 要 点 在 实际 应 用 中 ， 对 于 工作 的 打印 还 存在 一 些 其 它 复杂 问题 。 如 油墨 的 和 干燥， 工件 表面 四 凸 不 平 对 打印 的 影响 等 。 一 般 采用 稳 胶印 字 时 ， 在 橡胶 印 模 和 人 台 板 之 问 再 贴 一 层 微 孔 海 编 胶 膜 , 使 橡胶 印 模 与 工件 的 表面 能 很 好 地 接触 。 使 用 实例 组 合 在 自动 装置 中 的 打印 机 。 其 它 参阅 附录 一 第 5 - 4 类 控制 同 路 。
