由上下运动将水平放置的工件垂直供给的机构
由 上 下 运动 将 水 平 放置 的 工件 垂直 供给 的 机 构

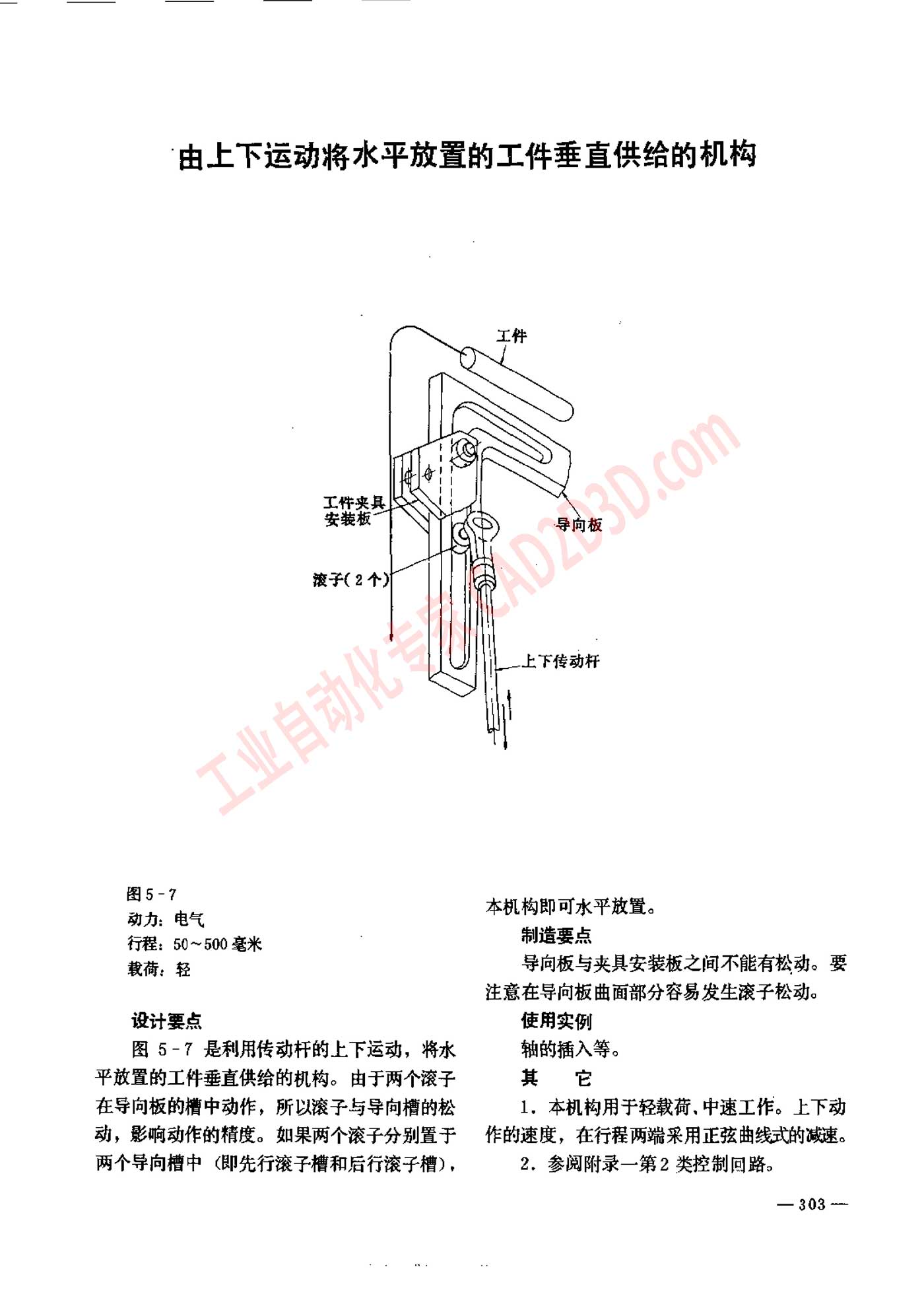

图 5-?
动力 ， 电气
行程 ，50~ 500 毫米
载荷 ， 轻
设计 笃 点
图 5 -7 是 利用 传动 村 的 上 下 运动 ， 将 水
平 放置 的 工件 垂直 供给 的 机 构 。 由 于 两 个 滚 子
在 导向 板 的 槽 中 动作 ， 所 以 滚 子 与 导向 模 的 松
动 ， 影 响 动作 的 精度 。 如 果 两 个 滚 子 分 别 置 于
两 个 导向 槽 中 〈 即 先行 滚 子 梢 和 后 行 滚 子 槽 ) ，
本 机 构 即 可 水 平 放置 。
制造 要 点
导向 板 与 夹具 安装 板 之 间 不 能 有 松动 。 要
注意 在 导向 板 曲 面部 分 容易 发 生 滚 子 松动 。
使 用 实例
轴 的 插入 等 。
其 e
1， 本 机 构 用 于 轻 载荷 , 中 速 工作 。 上 下 动
作 的 速度 ， 在 行程 两 端 采用 正弦 曲线 式 的 减速。
2. 参阅 附录 一 第 2 类 控制 同 路 。
