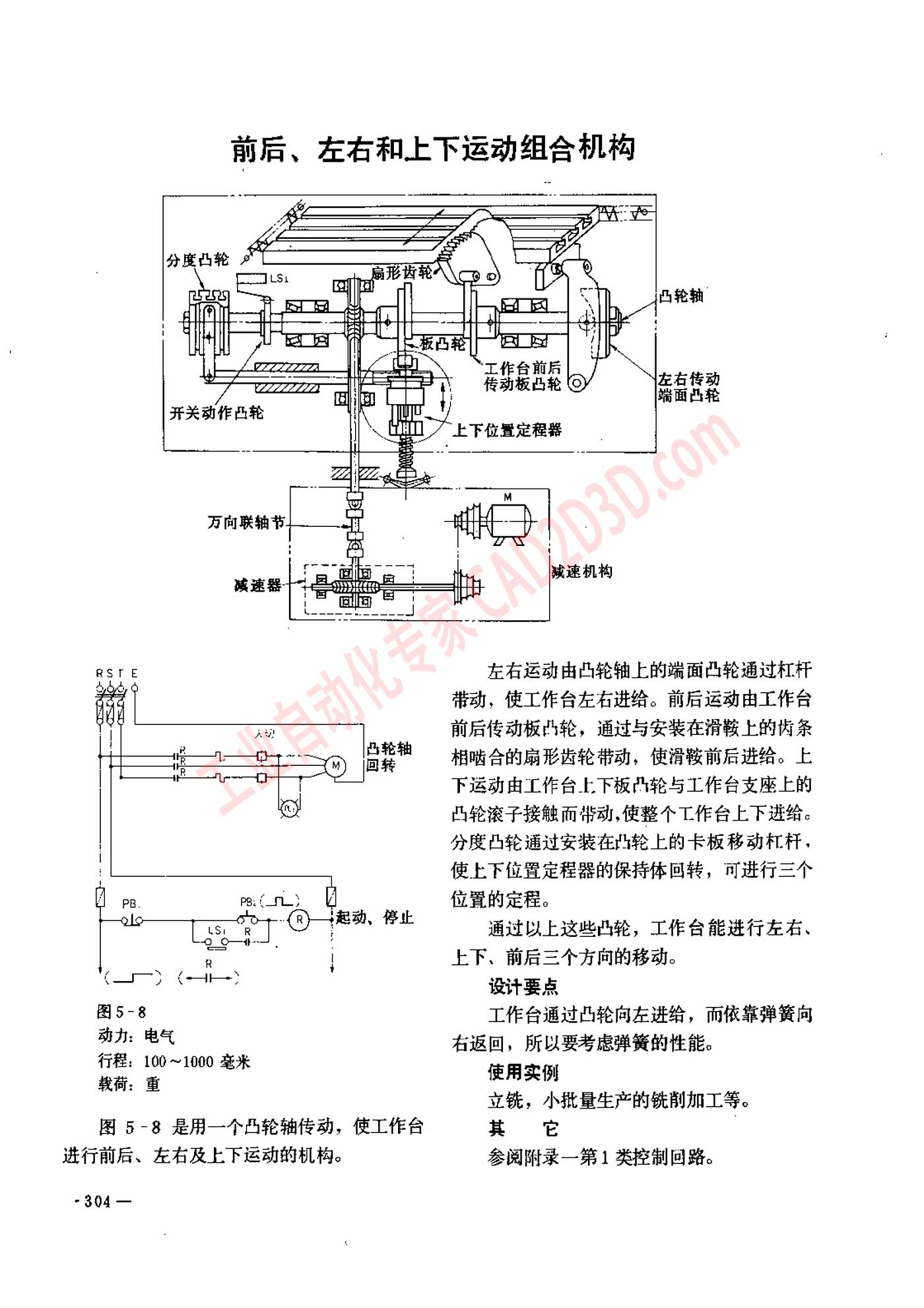

前 后 、 左 右 和 上 下 运动 组 合 机 构 1P IIIIIIII Lr m Ilflk===fiflfl=“i=a _____ 图 5-8 动力 : 电气 行程 ，100~1000 毫米 载荷 : 重 图 5 -8 是 用 一 个 凸轮 轴 传 动 ， 使 工作 台 进行 前 后 、 左 右 及 上 下 运动 的 机 构 。 -304 一 左右 运动 由 凸轮 轴 上 的 端面 凸轮 通过 杠杆 带动 ,使 工作 台 左 右 进 给 。 前 后 运动 由 工作 台 前 后 传动 板 凸 轮 ， 通 过 与 安装 在 滑 鞍 上 的 此 条 相 哇 合 的 扇形 此 轮 带动 ， 使 滑 鞍 前 后 进 给 。 上 下 运动 由 工作 台 上 下 板 贞 轮 与 工作 台 支 座 上 的 凸轮 滚 子 接触 而 带动 ,使 整个 工作 台 上 下 进 给 。 分 度 凸 轮 通过 安装 在 必 轮 上 的 卡 板 移动 杠杆 ， 使 上 下 位 置 定 程 器 的 保持 体 回转 ， 可 进行 三 个 位 置 的 定 程 。 通过 以 上 这 些 凸 轮 ， 工 作 人 台 能 进行 左右 、 上 下 、 前 后 三 个 方向 的 移动 。 设计 要 点 工作 台 通 过 凸 轮 向 左 进 给 ， 而 依靠 弹簧 向 右 返 回 ， 所 以 要 考虑 弹簧 的 性 能 。 使 用 实例 立 铣 ， 小 批量 生产 的 铣削 加 工 等 。 其 它 参阅 附录 一 第 1 类 控制 回路 。
