气动摆动缸回转及上下运动机构
气动 摆动 缸 回 转 及 上 下 运动 机 构

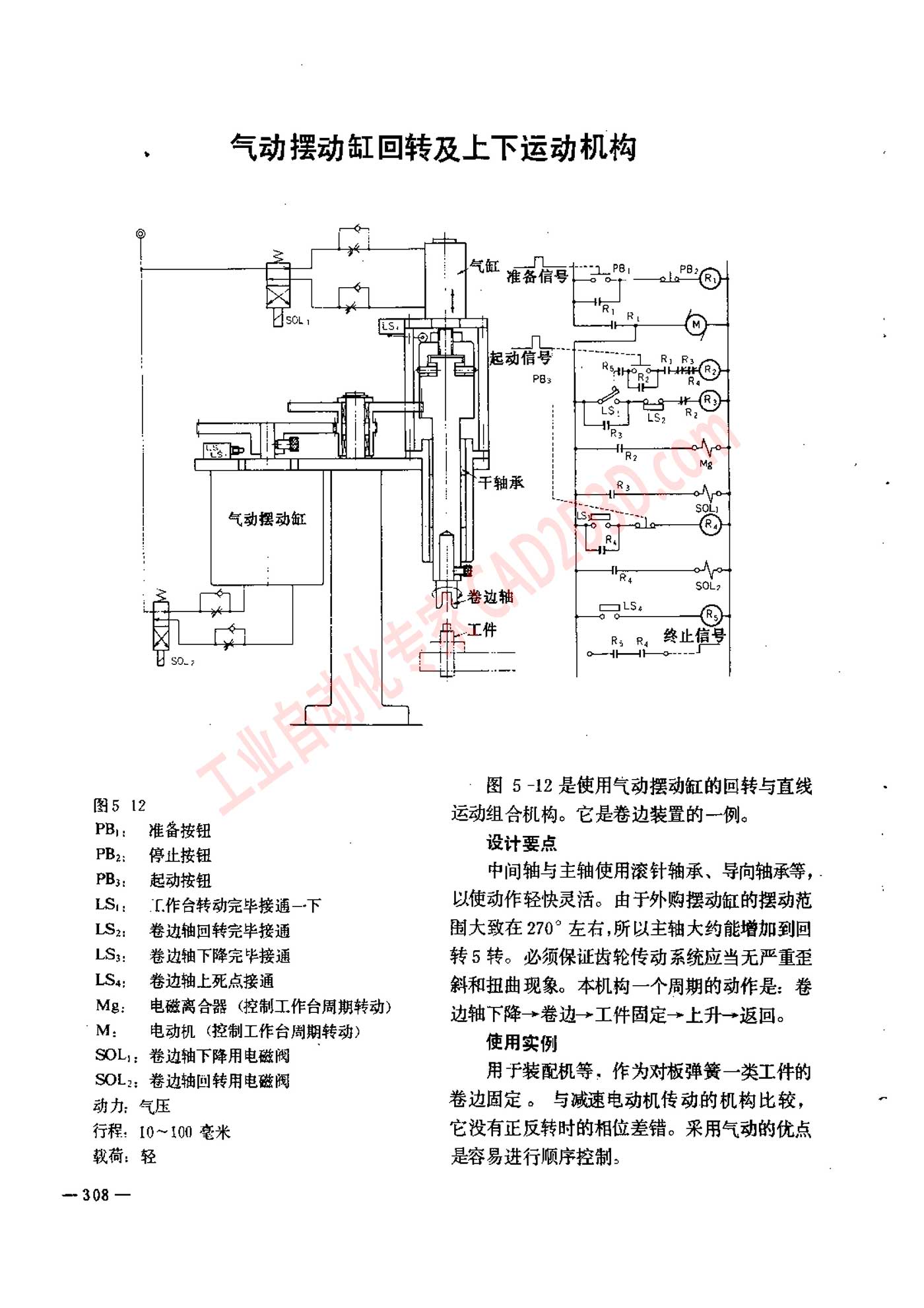

图 5 12
PB，
PB::
PB;，
LS t
LS,
动力 :
行程 :
载荷 ，
一 308 一
准备 按钮
停止 按钮
起 动 按钮
工作 侣 转动 完毕 接 通 一 下
卷 边 轴 回 转 完毕 接 通
卷 边 铀 下降 完毕 接 通
卷 边 轴 上 死 点 接 通
电磁 离合 器 (控制 工作 合 周期 转动 )
电动 机 〈 控 制 工作 全 周期 转动 )
， 卷 过 钠 下 降 用 电磁 交
:。 卷 边 轴 回 转 用 电磁 间
RE
I0~ 100 毫米
轻
图 5 -12 是 使 用 气动 摆动 缸 的 回转 与 直线
运动 组 合 机 构 。 它 是 卷 边 装置 的 一 例 。
设计 要 点
中 间 轴 与 主轴 使 用 滚 针 轴承 、 导 向 轴承 等 ，-
以 使 动作 轻快 灵活 。 由 于 外 购 摆动 从 的 摆动 范
曾 大 致 在 270” 左右 ,所 以 主轴 大 约 能 增加 到 回
转 5 转 。 必 须 保证 齿轮 传动 系统 应 当 无 严重 息
斜 和 担 曲 现象 。 本 机 构 一 个 周期 的 动作 是 : %
边 轴 下 降 一 卷 边 -> 工件 固定 ~ 上升-- 返 画 。
使 用 实例
用 于 装配 机 等 .作为 对 板 弹簧 一 类 工件 的
卷 边 固定 。 与 减速 电动 机 传动 的 机 构 比 较 ，
它 没有 正 反 转 时 的 相位 差错 。 采 用 气动 的 优点
是 容易 进行 顺序 控制 。
